车床用三爪自定心卡盘夹持机构

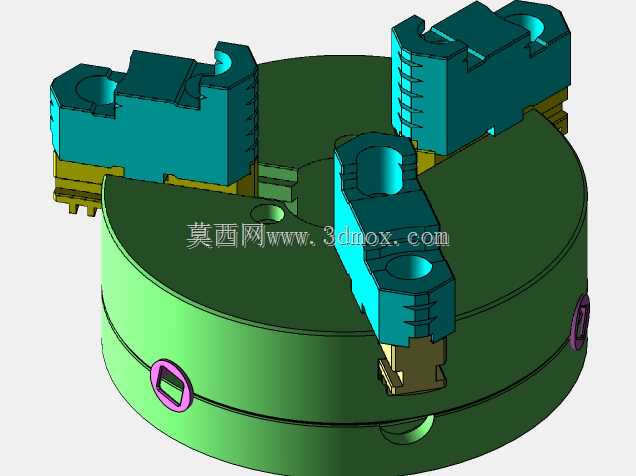

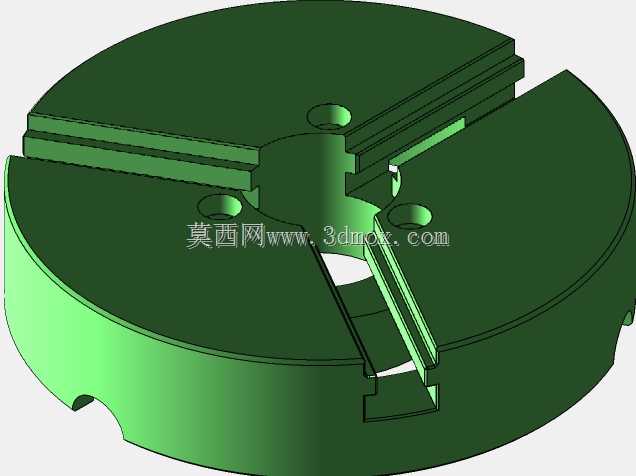

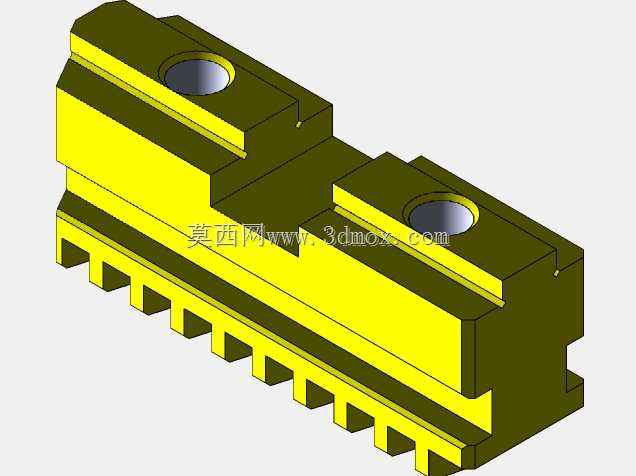

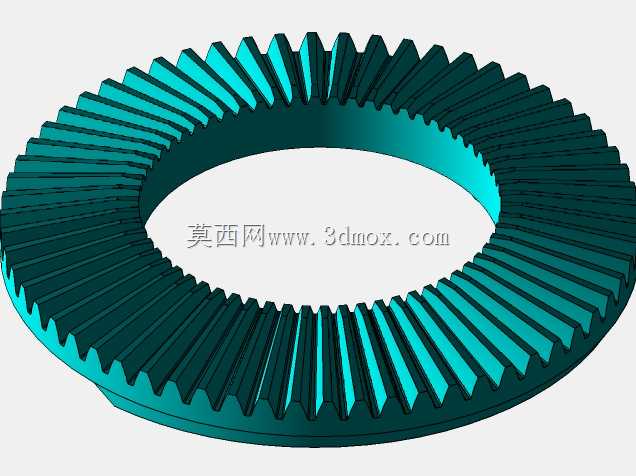

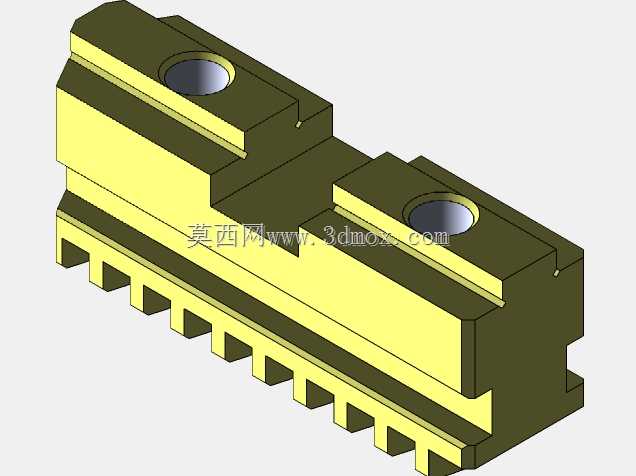

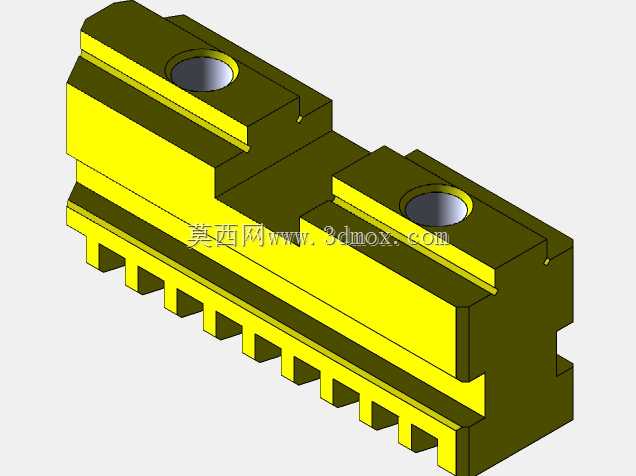

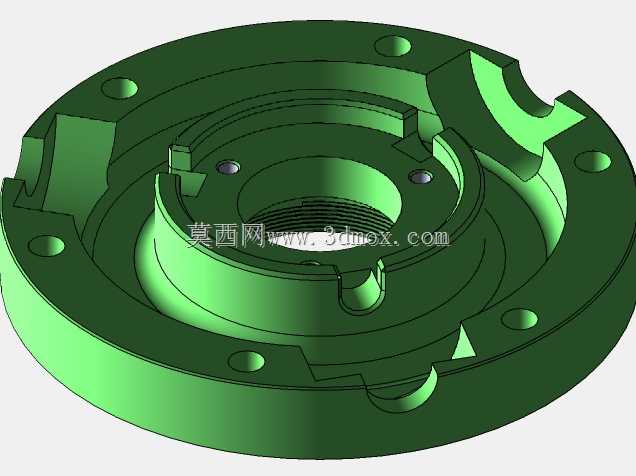

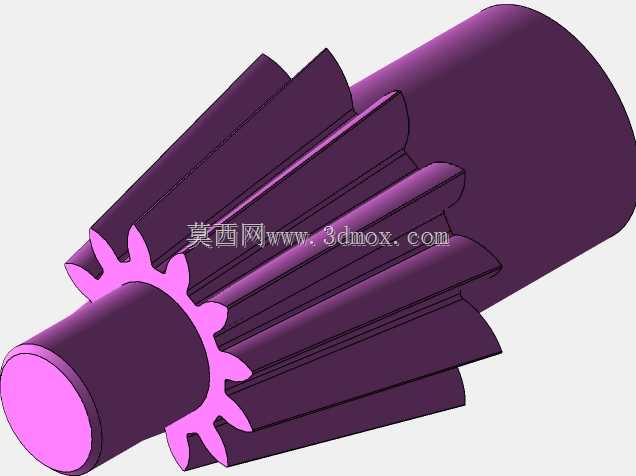

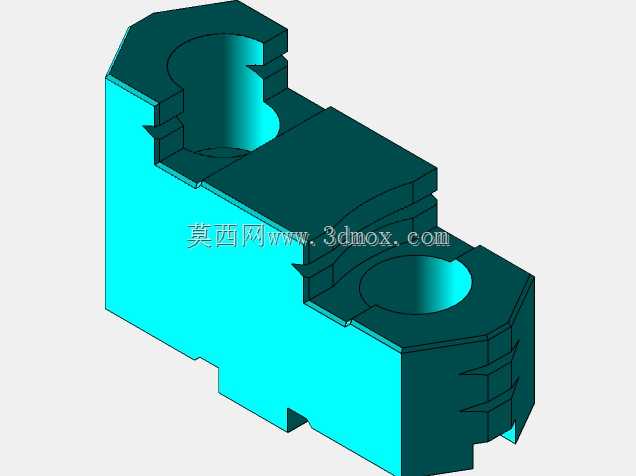

三爪卡盘是车床加工环节中应用最广泛的工件夹持核心部件，在普通卧式车床、数控车床的回转类零件加工场景中承担着装夹定位的核心作用，无论是轴类零件的外圆车削、盘类零件的端面加工，还是套类零件的内孔镗削工序，都需要依靠卡盘提供稳定可靠的夹持力，保证工件在高速回转切削过程中不会出现位移、偏摆，直接决定了加工件的形位公差精度与表面加工质量。这款三爪卡盘采用经典的三爪同步联动结构设计，内部通过平面螺纹盘与三个卡爪的齿面啮合传动，当操作人员使用卡盘扳手转动伞齿轮时，会带动平面螺纹盘同步旋转，驱动三个卡爪沿径向同步做向心或离心移动，实现工件的自动定心夹紧，定心精度可满足常规回转类零件的加工要求，大幅降低装夹找正的辅助工时，提升批量加工的生产效率。卡盘主体采用高强度铸铁整体铸造而成，经过时效处理消除内应力，保证长期使用过程中不会出现形变，盘面设置有三个均匀分布的T型滑槽，为卡爪的径向移动提供精准导向，卡爪采用分体式结构设计，上部为可更换的软爪或硬爪，可根据不同工件的装夹需求更换适配的爪型，硬爪经过淬火处理硬度较高，适合夹持毛坯件、粗加工工件，软爪可根据工件实际直径自行镗修，能够获得更高的装夹同轴度，适合精加工工序使用。卡盘背部设置有标准的法兰连接接口，可适配不同型号车床的主轴端连接尺寸，安装时通过法兰盘与主轴端部的短锥或法兰结构配合，保证卡盘的回转中心与主轴回转中心完全重合，卡盘侧面设置有三个均匀分布的锁紧孔，配合扳手即可实现卡爪的松紧调节，整体结构紧凑，径向尺寸覆盖常规车床的加工回转范围，夹持行程可满足不同直径规格的工件装夹需求，在夹持小直径工件时三个卡爪同步收拢提供足够的抱紧力，夹持大直径盘类工件时卡爪外伸也能保证足够的夹持接触面积，避免切削过程中工件飞出的安全隐患。日常使用过程中，定期向卡盘内部的螺纹传动副加注润滑脂，可减少传动部件的磨损，延长卡盘的使用寿命，同时定期清理卡爪滑槽内的切屑、切削液残留，避免卡屑导致卡爪移动卡滞，影响装夹精度。
