双孔叠层铰接连接构件结构设计

该叠层双孔铰接构件是机械传动与连接系统中常用的受力传力部件，主要应用于需要实现小角度相对转动、同时传递稳定拉力或剪力的工业场景，常见于轻工自动化生产线的连杆传动机构、小型输送设备的张紧连接单元、专用工装夹具的活动铰接部位，也可作为小型工程机械操作机构的连接节点使用，能够在往复摆动的工况下长期保持结构稳定性，避免连接部位出现松脱或应力断裂问题。

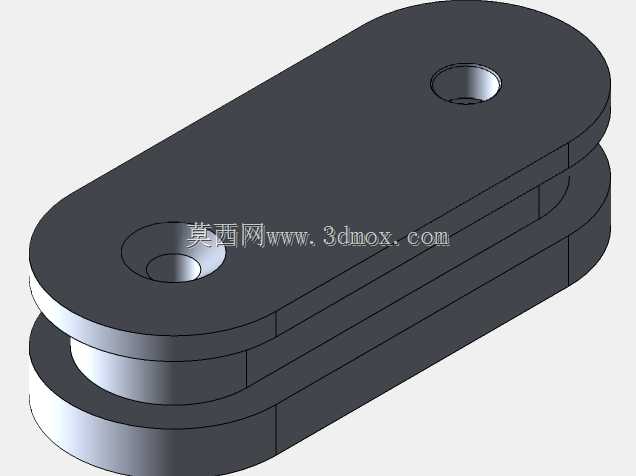

构件整体采用长圆形扁平叠层结构，上下两层对称布置的板件通过中间的间隔套筒形成双层夹持结构，两端开设同轴贯通的圆形安装孔，其中一端孔位可作为固定铰接支点，另一端孔位用于连接活动执行端，中间的间隔空腔能够为配套的销轴、连杆端头提供充足的活动避让空间，避免转动过程中出现结构干涉。整体外形轮廓做了圆弧过渡处理，没有尖锐棱角，既能够降低应力集中系数，提升构件的抗疲劳性能，也能避免安装维护过程中对操作人员造成划伤。

设计过程中优先考虑了受力均匀性，两层板件的厚度保持一致，安装孔的位置与板件边缘的距离经过力学验算，能够保证在额定载荷下孔位周边不会出现撕裂变形，长圆形的主体结构让两个安装孔的中心距保持固定公差，安装后不会出现孔位错位导致的传动卡滞问题。构件的整体厚度控制在紧凑范围内，安装时仅需在对应安装面预留与构件长宽尺寸匹配的平面空间，不需要额外的避让深度，两端的安装孔适配标准规格的圆柱销轴，可直接与市面上常见的标准紧固件配合使用，不需要单独定制异形连接件，大幅降低了配套采购与后期维护的成本。

该构件的叠层结构相比单层连接板具备更好的抗侧向形变能力，当连接部位受到侧向偏移力时，两层板件能够共同分担载荷，避免单块板件出现弯曲变形，中间的间隔结构还可以在需要时加装润滑衬套，降低销轴转动时的磨损量，延长整个铰接节点的使用寿命，适合在中等载荷、高频率往复摆动的工况下长期稳定运行。
