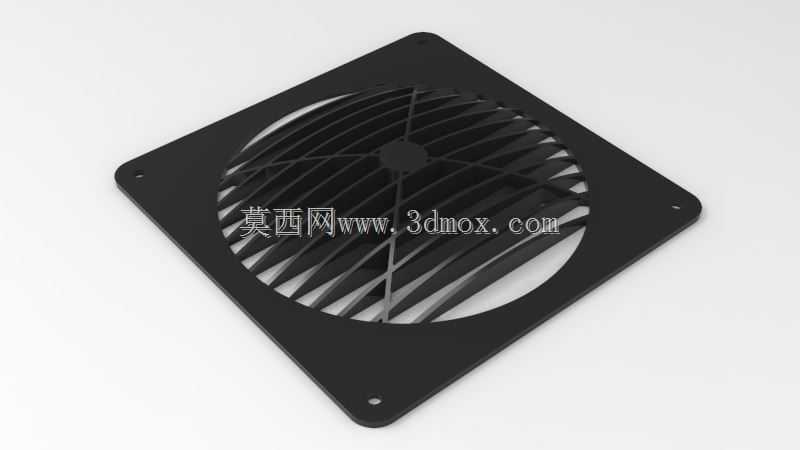

方形轴流风机防护格栅结构设计

这款方形轴流风机防护格栅，是配套常规尺寸轴流散热风机使用的防护类结构件，主要应用在工业电控柜、服务器机柜、工控设备机箱、大功率电源模组以及小型通风散热机组的出风口与进风口位置，核心作用是在保障风机通风散热效率不受明显影响的前提下，阻隔外界异物、人员肢体意外接触高速运转的风机叶轮，规避设备运行安全隐患与人员误伤风险。

从实际使用场景来看，这类格栅常被安装在设备外壳的风机安装位外侧，既可以阻挡灰尘、碎屑、小型金属件被吸入风机内部造成叶轮卡滞、电路短路，也能避免设备运维过程中手指误触转动的风叶造成机械伤害，部分对外观有要求的设备场景中，规整的格栅结构也能提升设备外壳的视觉整体性，避免外露风机叶轮带来的杂乱感。

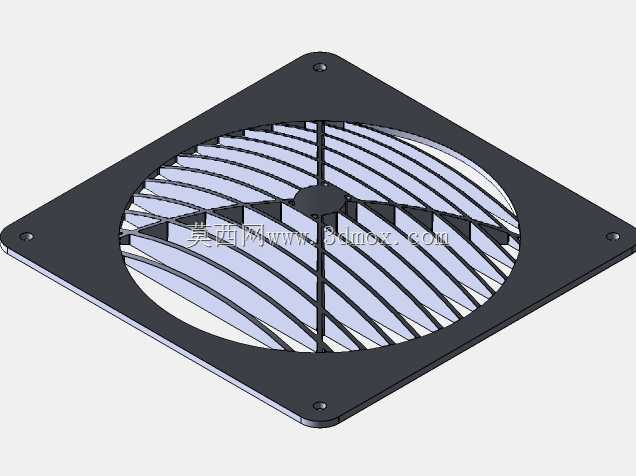

产品功能设计上，格栅采用中心放射加环形加强筋的排布结构，每一条导流筋的角度都经过气流走向适配，顺着风机的出风方向做了微倾斜处理，能够在不明显增加风阻的前提下最大化提升防护密度，筋条之间的间隙控制在安全范围内，既可以保证足够的通风通流面积，满足风机的散热风量需求，又能有效阻挡直径超过安全阈值的异物穿过。外圈的方形安装法兰边四个角预留了标准安装孔位，孔位间距匹配常规同尺寸轴流风机的安装孔距，不需要额外做安装位改造，直接对齐风机原有安装孔就可以使用螺丝完成固定，安装边界完全适配对应规格风机的外轮廓尺寸，不会额外占用设备内部的安装空间，法兰边的厚度做了加厚处理，安装后不会出现翘边、变形的问题，和设备外壳表面可以紧密贴合，没有明显缝隙。

设计思路上优先兼顾了防护性能与通风效率的平衡，没有采用密集的小孔径网面结构，避免长期使用后积灰堵塞网孔造成通风量下降，放射状的筋条结构表面光滑，日常清洁维护时只需要简单擦拭就可以清除表面附着的灰尘，维护成本极低。整体采用一体式结构设计，没有拼接组装的部件，长期使用不会出现部件松动脱落的问题，结构强度可以满足常规工业场景的使用需求，即使受到轻微的外力碰撞也不会出现碎裂、变形的情况，能够长期稳定为风机提供可靠防护。
