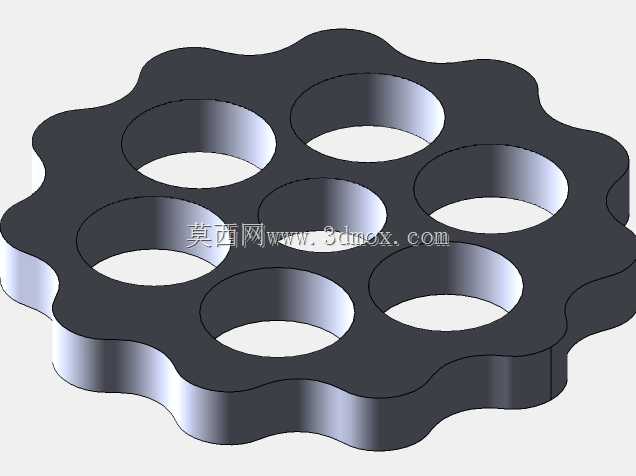

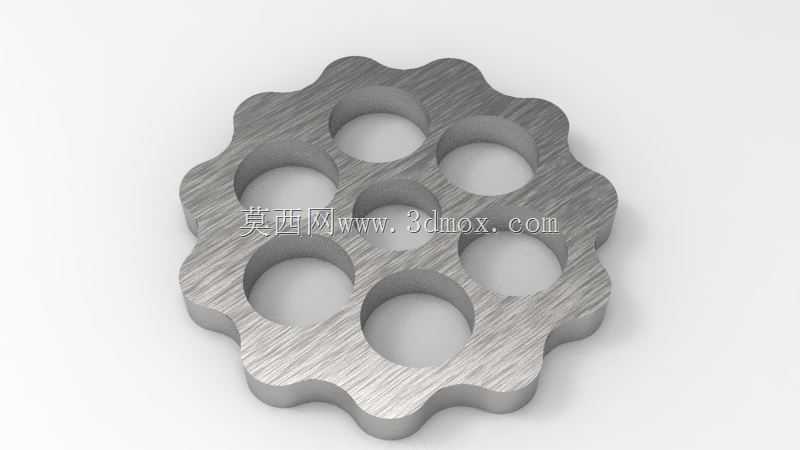

摆线传动用多孔摆线轮结构设计

该摆线轮是摆线针轮传动系统中的核心啮合部件，主要应用于工业减速机、精密传动平台、自动化输送线驱动单元等对传动精度、承载能力有较高要求的场景，在重载低速的传动工况下可替代传统渐开线齿轮，实现更小的传动背隙与更高的扭矩输出密度。从实际用途来看，该零件通过外轮廓的摆线齿形与针齿壳内的圆柱针齿啮合，配合偏心输入轴实现大减速比的动力传递，自身的多孔结构一方面用于安装传动销轴，将摆线轮的自转运动传递至输出端，另一方面可有效降低零件自身重量，减少转动惯量，提升传动系统的响应速度，同时均匀分布的孔洞可在运转过程中带动润滑脂流动，改善啮合区域的润滑条件，降低长期运转的磨损速率。在设计思路上，该摆线轮采用短幅外摆线等距曲线作为齿廓轮廓，齿形经过修形优化，可同时啮合的齿数远多于普通齿轮，单级传动即可实现很高的减速比，且多齿啮合的特性让载荷分布更均匀，抗冲击过载能力远优于常规齿轮传动结构；零件整体为扁平盘状结构，厚度方向尺寸紧凑，可适配轴向安装空间受限的传动模组，外轮廓齿形无尖锐棱角，加工过程中可通过成型磨削获得很高的齿形精度，啮合传动时的运行噪音更低。外形尺寸与安装边界方面，该摆线轮的外圆齿顶圆为安装径向最大边界，中心孔用于适配偏心轴承的安装位，周向均匀分布的销轴孔孔径与孔位公差严格匹配输出销轴的尺寸，安装时需保证摆线轮与针齿壳的同轴度公差，端面与相邻垫片的平行度需控制在合理范围内，避免运转过程中出现偏载卡滞的问题，整体结构可直接适配标准规格的摆线针轮减速机腔体，无需额外修改安装接口即可替换同规格的传统摆线轮零件。
