双连接端异形传动连杆结构设计

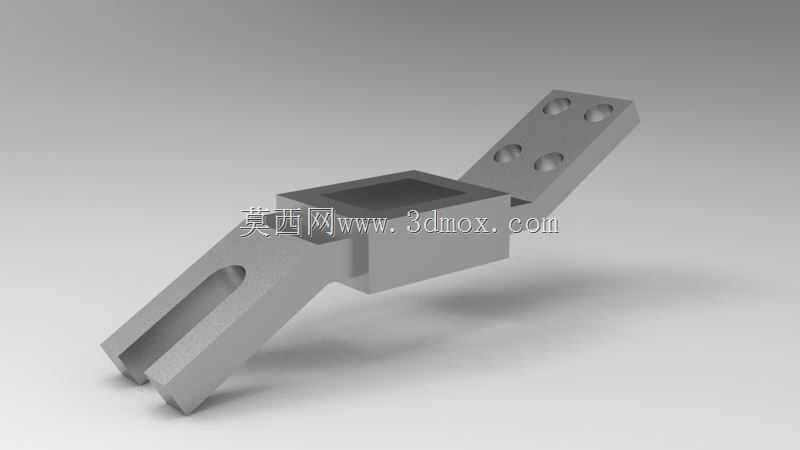

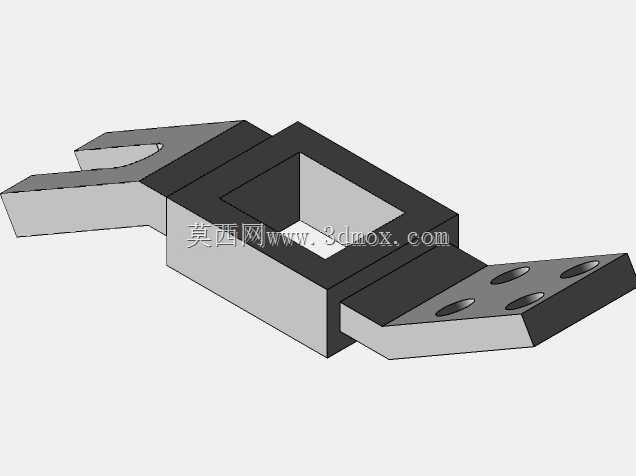

这款异形连杆是机械传动系统中承担力传递与运动转换的核心构件，广泛应用于自动化生产线工位切换机构、轻工包装设备的往复驱动单元、小型专用设备的动力传导路径中，可将主动端的直线往复运动或旋转摆动，按照预设的轨迹传递至从动执行端，实现不同工位间的动作联动、力的方向转换以及行程的精准匹配。从功能特性来看，该连杆采用一体化刚性结构设计，整体为金属材质加工成型，具备优异的抗扭、抗弯性能，可在中等载荷的连续往复运动场景下长期稳定工作，避免传动过程中出现形变导致的动作偏差。其一端为开槽叉形结构，可通过销轴与主动驱动件形成铰接配合，槽体的长度预留了足够的安装调节余量，能够适配不同安装间距的驱动端接口，同时在运动过程中可补偿小幅度的位置偏差，降低装配精度要求带来的加工成本；另一端为带双组安装孔的平板连接端，四个呈对称分布的通孔可通过螺栓与从动执行部件实现刚性锁固，多螺栓的固定方式可保证连接端的受力均匀，避免长期交变载荷下出现连接松动的问题。中间的过渡连接段采用变截面的块状结构，在保证整体结构强度的前提下，尽可能缩减了不必要的材料冗余，有效降低了构件自身重量，减少运动过程中的惯性损耗，提升传动响应速度。在设计思路上，该连杆充分考虑了实际安装场景的边界限制，整体外形采用弯折式布局，可在紧凑的设备内部空间中避让相邻的管线、其他传动构件，无需额外占用过多安装空间；叉形端的开槽宽度、平板端的孔位间距均按照通用机械传动的接口标准进行设计，可直接替换同规格的常规连杆部件，无需对原有设备的安装接口进行二次改造。安装过程中，仅需将叉形端与驱动轴销接、平板端与执行件螺栓锁固即可完成装配，后期维护时也可快速拆卸更换，大幅降低设备的运维成本。在实际运行过程中，该连杆可适配每分钟数十次的往复运动频次，能够在-10℃到60℃的常规工业环境温度区间内稳定工作，表面的金属处理层可抵御日常工况下的锈蚀与轻微磨损，延长构件的使用寿命，适配多数通用工业设备的传动需求。
