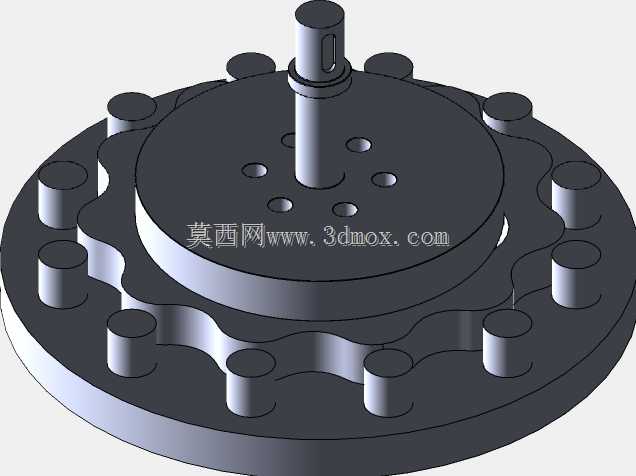

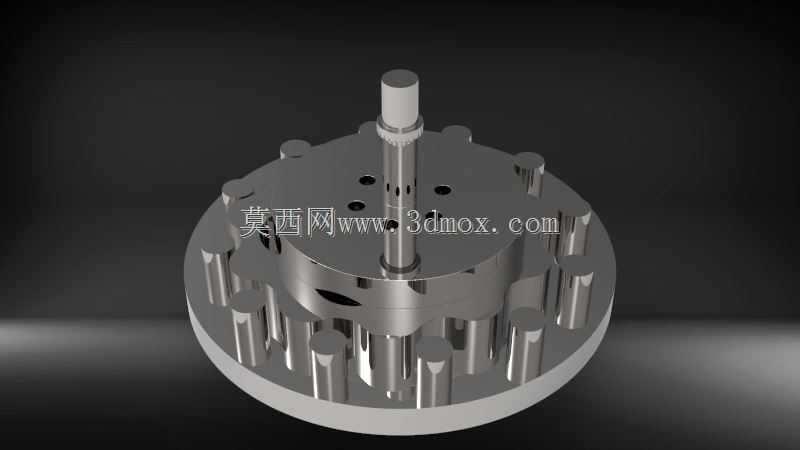

摆线传动核心运动机构结构设计

这款摆线运动机构是精密传动领域的核心功能部件，主要应用于对传动精度、承载能力有较高要求的工业场景，常见于工业机器人关节驱动、自动化生产线工位转台、高精度输送设备的动力传输单元，也可适配小型数控机床的进给传动链路，替代传统渐开线齿轮传动方案，在同等输出扭矩需求下大幅压缩安装空间。机构核心功能是将输入轴的连续旋转运动，通过摆线啮合副的特殊齿形配合，转化为低转速大扭矩的输出运动，同时具备极强的抗冲击载荷能力，传动过程中多齿同时啮合的特性让整体运行平稳性远优于普通齿轮传动，反向间隙控制精度可达微米级，完全满足精密定位场合的使用需求。设计过程中优先考虑了传动比与结构紧凑性的平衡，输入轴采用偏心结构设计，搭配周向均匀排布的柱销啮合副，通过齿廓曲线的优化修正，避免了传统摆线传动容易出现的齿面磨损、卡滞问题，同时在中心轴位置预留了标准安装轴径，可直接适配市面常规规格的伺服电机、步进电机输出端，无需额外定制转接法兰。整体外形采用同轴圆柱式布局，最大外圆轮廓根据传动扭矩等级做了分级优化，安装边界仅需预留与外圆直径匹配的圆形安装位，轴向尺寸相比同参数行星减速器缩短近三分之一，安装时只需通过端面均布的定位销孔完成固定，即可实现动力的稳定输入输出。机构的柱销部件采用模块化装配设计，后期维护时可单独更换磨损的啮合柱销，无需整体拆解核心传动副，大幅降低了设备运维成本，同时整体结构采用全金属刚性连接，无易损橡胶部件，可在-20℃到120℃的宽温域环境下稳定运行，适配车间、户外、特种装备等多种复杂工况。
