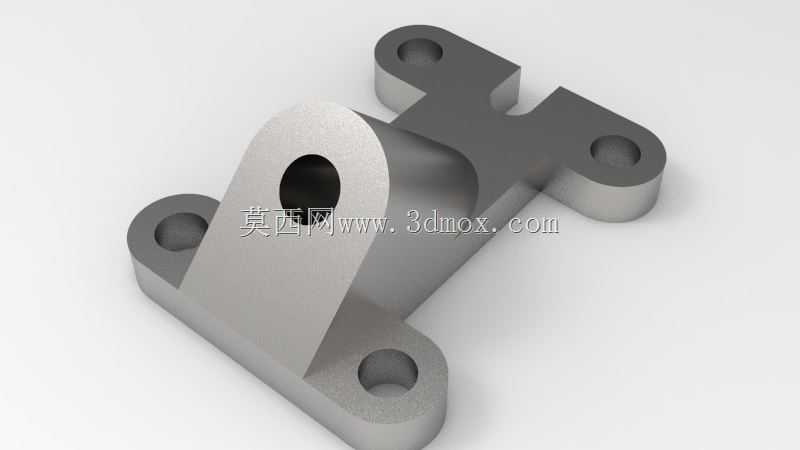

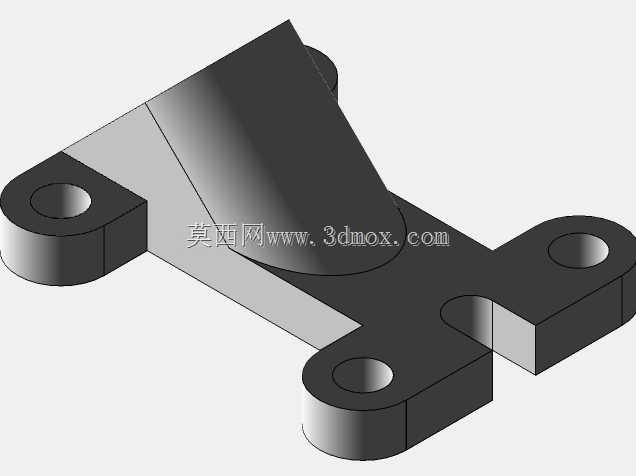

带安装耳座的立式铰接支撑固定座

该支撑固定座是工业机械传动与支撑系统中常用的铰接类连接件，主要应用于各类自动化生产线、物料输送设备、轻工机械的连杆机构、摆臂组件的铰接点位，承担转轴支撑、载荷传递、部件定位的核心作用，能够为转动副提供稳定的安装基准，同时承受摆臂运动过程中产生的径向载荷与小幅轴向冲击，保障铰接部件运转的同轴度与结构稳定性。从实际用途来看，这类支座常作为气缸摆杆、传动摇臂、防护门铰链、可调式支撑脚的安装基座，在设备运行过程中，中间的通孔用于穿装铰接销轴或转轴，配合轴套、轴承实现转动副的顺畅回转，周边的四个安装孔用于将支座整体固定在设备机架、型材框架或安装平台上，避免运转过程中出现支座移位、铰接点偏移的问题。产品在功能设计上采用了一体化铣削成型的结构思路，主体立板与底部安装底板通过三角加强筋过渡连接，大幅提升了支座整体的抗扭、抗弯强度，避免重载工况下立板与底板连接处出现断裂变形；四个安装耳座对称分布在底板两侧，安装孔位采用沉孔设计，可让内六角螺栓的头部完全沉入孔内，不会突出安装面干涉其他部件的排布，同时对称式的孔位布局也让安装受力更加均匀，不会出现单侧受力偏载的情况。中间的铰接通孔采用高精度镗孔工艺设计，孔壁预留了轴承或轴套的安装公差，能够保障销轴装配后的同轴度，减少转动过程中的卡滞与磨损；立板的厚度经过载荷校核，能够匹配常见的小型摆臂、连杆的铰接宽度，不会出现轴向窜动间隙过大的问题。外形尺寸方面，该支座整体采用紧凑型布局，底板的长宽尺寸适配常用的40系列、50系列工业铝型材的安装孔距，不需要额外加工转接板就可以直接固定在型材框架上；整体高度控制在较低范围，能够降低铰接点的重心，提升摆动过程的稳定性，安装边界上，四个安装孔的中心距符合通用机械安装的标准间距，周边预留了足够的扳手操作空间，装配时不需要特殊工具就可以完成螺栓紧固，铰接通孔的轴线与安装底板的平行度、垂直度都经过设计校核，能够保障装配后转动副的运转精度，减少额外的调整工作量。
