汽车车门用可拆卸式合页铰链结构

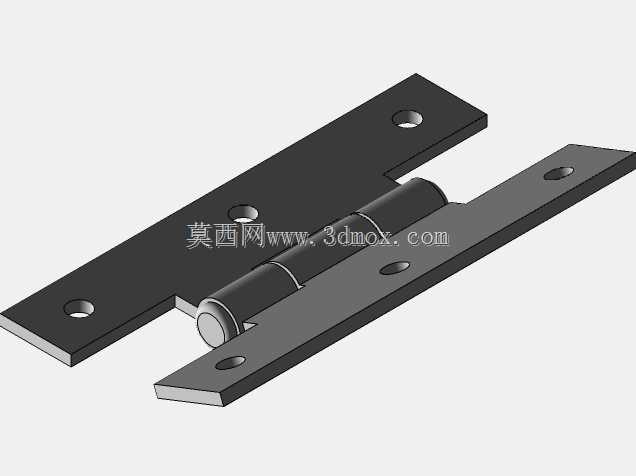

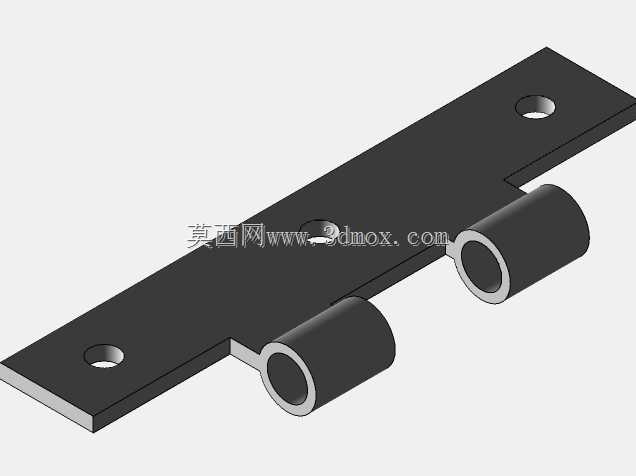

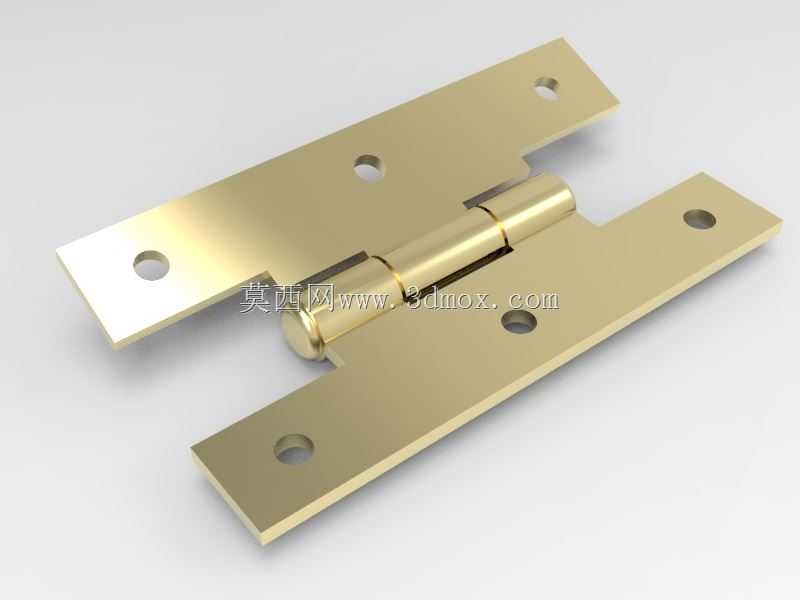

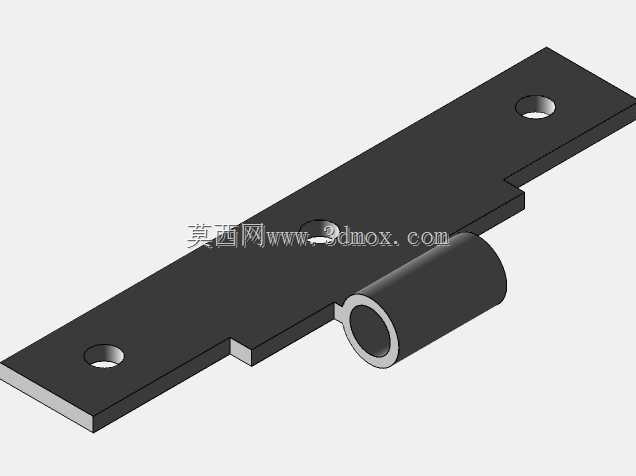

这款铰接构件主要应用于乘用车辆、商用车辆的车门与车身侧围的连接场景，同时也可适配部分需要大角度开合、可拆卸连接的工业设备舱门、特种车辆防护门结构，核心作用是实现门体与基体之间的转动连接，同时保障门体开合过程的稳定性与连接强度，在需要快速拆卸门体的维保场景下，无需额外拆解转轴固定结构即可完成门体分离，大幅提升维保作业效率。从功能特性来看，该铰链采用对称式双折页片搭配通长销轴的结构设计，两个折页片分别对应车门安装侧与车身安装侧，销轴贯穿两个折页片的卷边筒结构，实现0至180度范围内的顺畅转动，折页片表面做了平整化处理，无尖锐棱角，安装后与门体、基体表面贴合度高，不会出现凸起剐蹭的问题。折页片上预留的多个安装孔位，可适配不同规格的紧固螺栓，孔位间距经过精准测算，既能够保障多点固定后的连接强度，避免长期开合震动下出现连接松动，也能兼容同类型不同厚度门体的安装需求，无需额外对孔位进行二次加工。设计过程中充分考虑了车载场景的震动耐受需求，销轴与卷边筒之间采用间隙配合公差，既保证转动过程无卡滞，也不会因间隙过大导致门体出现旷量异响，折页片的厚度经过力学仿真验证，在承受门体自重以及行驶过程中的交变载荷时，形变量控制在极小范围内，不会出现弯折变形的问题。安装边界方面，该铰链整体为扁平式结构，安装后仅占用门体与基体之间极小的缝隙空间，折页片的外形尺寸经过优化，在保证足够安装固定面积的前提下，尽可能缩小了整体轮廓，不会影响车门周边密封条的布置，也不会干涉车门内部的升降器、门锁等其他构件的安装布局，销轴两端做了封边处理，避免长期使用过程中销轴窜出脱落，同时也减少了灰尘、水汽进入铰接缝隙造成的锈蚀卡滞问题，整体结构兼顾了连接可靠性、开合顺畅性与安装便捷性，能够适配多种车型的车门连接需求。
