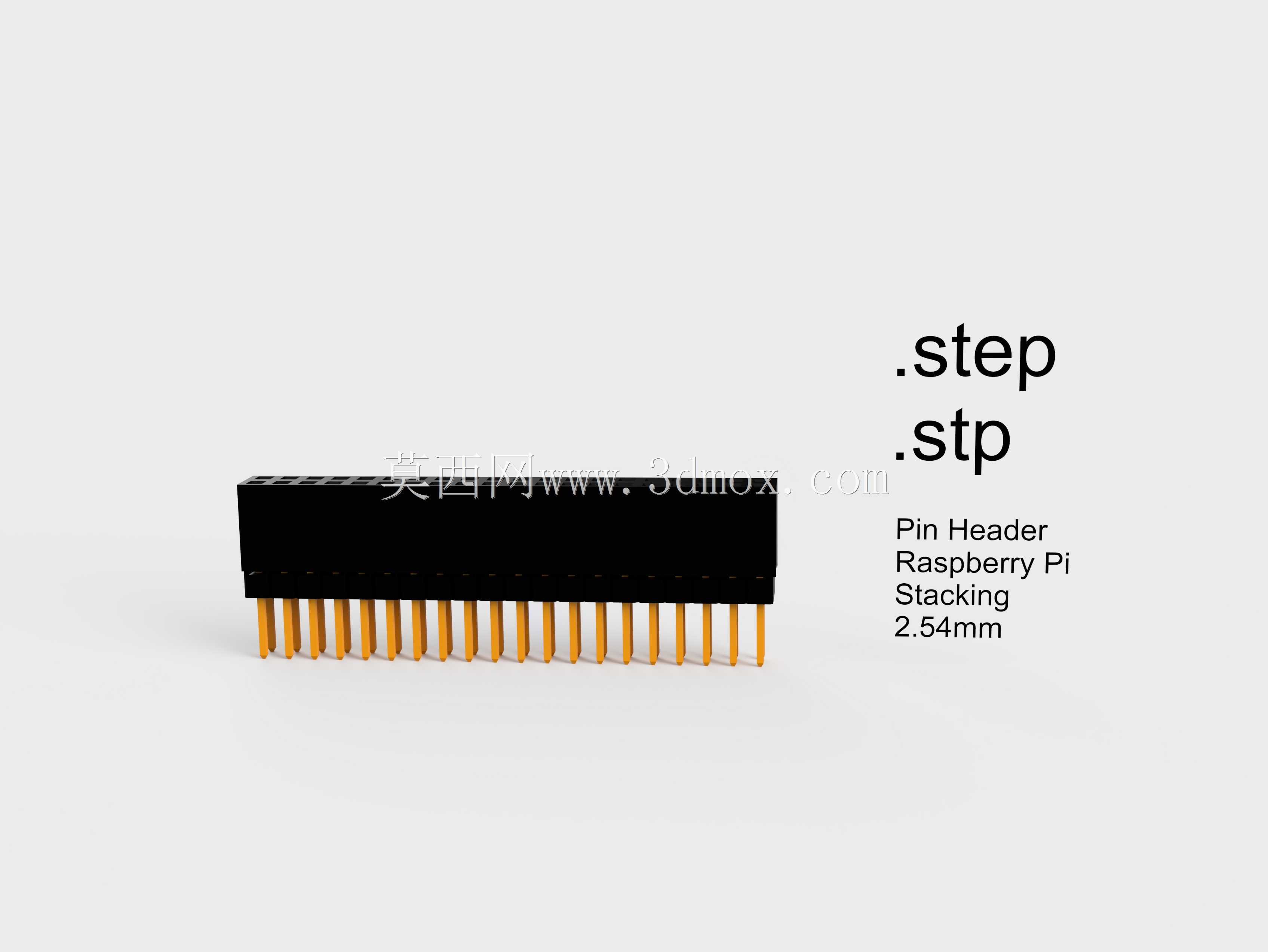

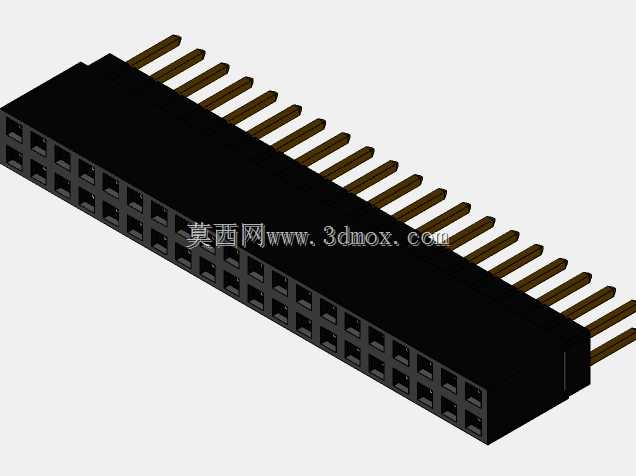

树莓派用2.54mm堆叠排针连接器

这款堆叠式排针是专为嵌入式开发场景设计的板间互联连接件，核心适配树莓派系列开发板的扩展引脚阵列，在开源硬件开发、小型智能设备原型搭建、教学实验平台搭建等场景中应用广泛。它的核心作用是实现两块平行电路板之间的信号与电力传输，通过堆叠结构可以在不额外占用开发板横向空间的前提下，实现多块功能扩展板的层叠安装，大幅提升有限空间内的功能扩展密度，解决了普通直插排针无法实现板间层叠互联的痛点。从功能特性来看，这款排针采用单排直插结构设计，接触端采用铜质基材镀金处理，能够保证信号传输的稳定性，降低接触电阻，避免长期使用后出现氧化接触不良的问题，同时具备足够的结构强度，能够承受多次插拔而不出现引脚变形、接触失效的情况。绝缘基座采用耐高温工程塑料注塑成型，能够适配常规波峰焊、回流焊的加工温度，在焊接过程中不会出现基座变形、引脚移位的问题，适配工业化批量焊接加工的工艺要求。在设计思路上，这款排针严格遵循2.54mm标准排针节距规范，引脚间距完全匹配通用开发板的标准焊盘孔位，不需要额外修改PCB设计即可直接替换同规格普通排针，堆叠高度经过精准测算，既能够保证上下层板之间预留足够的空间放置贴片元件，避免元件干涉，又不会因为层间距过大导致整体结构松散、信号传输路径过长影响高速信号稳定性。外形尺寸方面，排针整体长度适配树莓派单侧40Pin引脚阵列的总宽度，引脚露出基座的长度经过优化，焊接端长度刚好满足PCB板厚1.6mm标准板的透焊要求，接触端长度能够保证与母座的可靠咬合，堆叠支撑部分的高度统一为标准值，不同批次产品的高度公差控制在极小范围内，保证多块扩展板堆叠后整体结构平整，不会出现高低错位导致的安装应力。安装边界上，这款排针的基座宽度控制在标准范围内，安装后不会超出开发板的边缘轮廓，也不会遮挡相邻位置的其他接口与元件，横向安装空间与普通直插排针完全一致，不需要为堆叠结构预留额外的横向安装空间，纵向堆叠后每层板之间的净空高度足够容纳常规厚度的贴片电容、电阻以及高度较低的芯片，满足绝大多数扩展板的元件布局需求，同时层间间隙也预留了足够的空气流通空间，便于开发板工作时的散热，避免层叠安装后热量积聚导致的工作不稳定问题。
