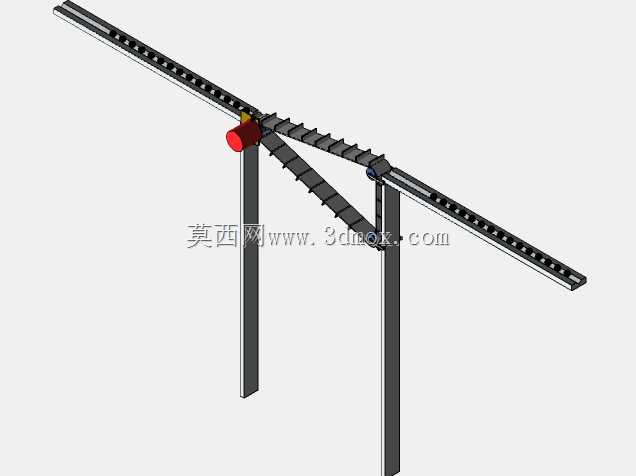

双轨式滚珠轴承导向支撑传动结构

该结构是面向轻载直线传动场景设计的滚珠轴承导向支撑机构，主要应用于小型物料分拣输送线、轻工生产工位的直线位移单元、小型自动化设备的往复移动模组等场景，能够为移动负载提供稳定的低摩擦导向与支撑作用，解决传统滑动导向结构摩擦阻力大、磨损快、运行卡顿的常见问题。

从实际用途来看，该机构可直接作为小型直线运动单元的主体支撑导向部分，搭配驱动组件即可实现负载的直线往复输送，也可作为非标设备的辅助导向模块，适配各类需要低阻力直线位移的工位，例如电子元器件的工位转运、小型包装设备的物料推送、实验室检测设备的样本移动等场景，能够有效降低运动过程中的摩擦损耗，提升设备运行的平顺性与使用寿命。

产品功能特性上，该结构采用双平行导轨搭配滚珠轴承滑动座的设计，滑动座内置的滚珠轴承与导轨侧面滚动接触，将传统的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，运行过程无明显卡顿，同时双立柱支撑结构保证了导轨的整体刚性，在承受一定侧向负载时也不会出现导轨形变偏移的问题，两端延伸的导轨段可根据实际安装需求调整行程范围，适配不同的工位位移距离需求。

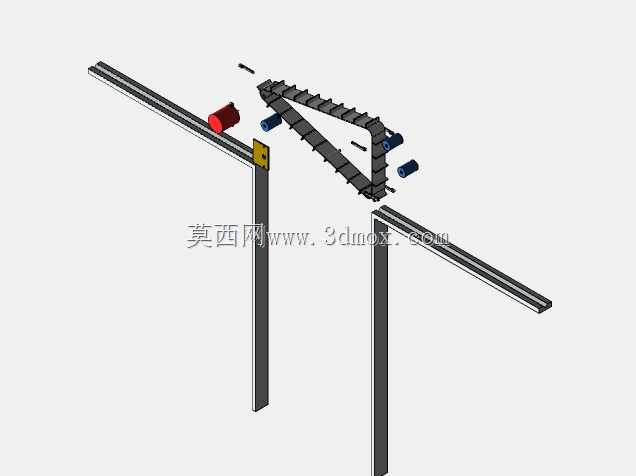

设计思路层面，该结构优先考虑了安装便捷性与维护成本，整体采用模块化的分体设计，支撑立柱与导轨、滑动座均可单独拆分更换，无需整体更换模组；滑动座的轴承安装位预留了调整间隙，可根据实际使用磨损情况微调轴承与导轨的贴合度，长期使用后也能保证导向精度；导轨采用等截面的长条型材设计，加工难度低，无需复杂的精密磨削即可满足使用需求，适合中小批量的非标设备快速定制。

外形尺寸与安装边界方面，该结构整体为对称式布局，两根平行导轨的间距根据支撑立柱的安装位置固定，滑动座的横向宽度略大于导轨间距，安装时需要预留至少滑动座宽度1.2倍的横向操作空间，导轨两端的延伸段可根据现场安装空间裁切调整，支撑立柱的底部为平面安装面，可直接通过螺栓固定在设备机架或者工作台面上，安装基面的平面度误差控制在每米0.5毫米以内即可保证运行平顺性，整体垂直方向的占用高度较低，适合安装在空间紧凑的小型设备内部，不会过多占用设备的垂直安装空间。
