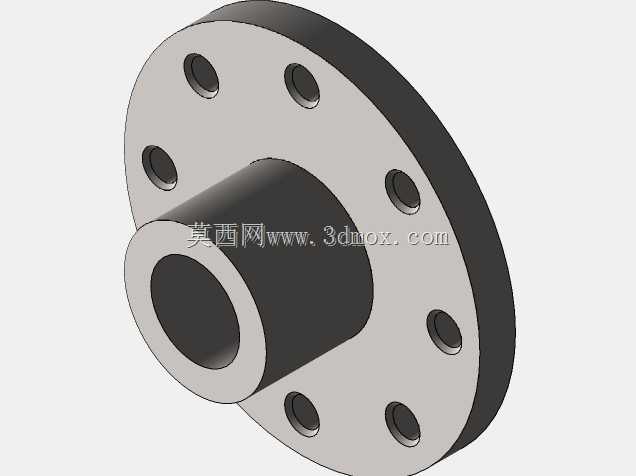

带凸台多孔圆形法兰连接结构

该法兰连接结构是工业管路系统、传动连接场景中极为常用的基础连接件，主要承担两段同轴部件的刚性对接、载荷传递与密封基准功能，广泛应用于液压管路排布、气动系统搭建、减速机输出端对接、泵阀进出口连接等场景，能够在中低压工况下实现稳定的部件固定与介质通路衔接，同时可抵消部分装配过程中的同轴度误差，降低现场安装的对位难度。从功能特性来看，该结构采用一体式带凸台的设计，中心的贯通空心结构可作为介质流通通道或是传动轴的穿装避让空间，外侧圆盘端面上均匀分布的八个通孔为螺栓穿装位，周向等距排布的孔位可保证螺栓紧固后受力均匀，避免局部应力集中导致的法兰变形或是密封失效问题；一侧延伸的圆柱形凸台可在安装时嵌入对接部件的定位内孔，实现装配过程中的快速径向定位，无需额外调整同轴度即可完成初步对位，大幅提升现场装配效率。设计过程中，工程师重点考量了安装边界与受力合理性：凸台的外径尺寸与对接部件的内孔采用间隙配合公差，既保证安装时可顺利嵌入，又不会因间隙过大导致同轴度偏差超标；法兰盘的厚度经过受力校核，可承受额定工况下的轴向拉力与径向剪切力，不会在螺栓紧固过程中出现翘曲变形；八个安装孔的中心圆直径经过优化，既避开了凸台根部的应力集中区域，又保证螺栓安装时有足够的扳手操作空间，不会出现工具干涉问题。外形尺寸方面，该法兰整体轴向长度较短，凸台长度适配常规对接部件的定位孔深度，法兰盘外径覆盖所有安装孔位且预留足够的边缘强度余量，安装时仅需在对接端面上预留与法兰盘外径匹配的平面空间，即可完成安装固定，无需额外的复杂安装支座，适配性较强。在细节处理上，法兰的所有锐边均做了倒角处理，既避免安装过程中划伤操作人员，也能去除机加工产生的毛刺，保证端面贴合时的平整度；中心通孔的内壁粗糙度满足流通或是轴类部件穿装的要求，若用于介质输送场景，可配合密封垫片实现端面密封，若用于传动连接场景，凸台的外圆精度可保证对接后的同轴度，减少传动过程中的振动与噪音。
