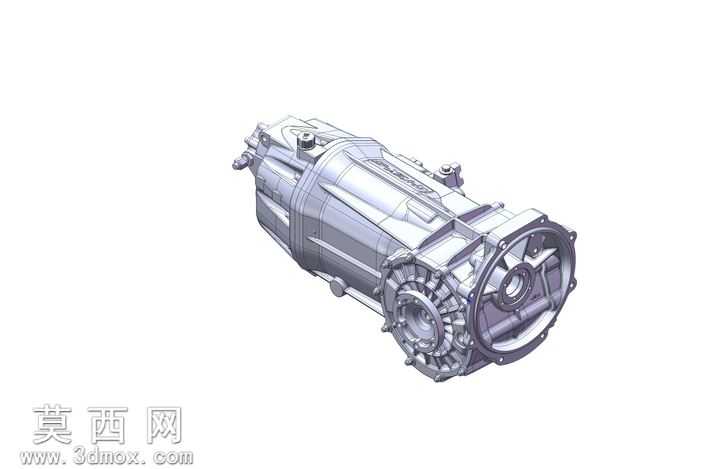

Quaife驱动桥齿轮箱传动结构设计

本作品为驱动桥齿轮箱的三维建模设计，建模过程中严格遵循机械传动设计的精度要求，对齿轮箱的外部壳体、内部传动齿轮组、连接法兰、安装定位结构进行了全参数化构建。首先针对齿轮箱的壳体部分，采用曲面建模与实体建模结合的方式，还原了壳体表面的加强筋结构、安装吊耳、油路接口以及密封配合面，壳体的壁厚按照实际铸造工艺要求设置，兼顾结构强度与轻量化需求，所有过渡圆角、拔模斜度均符合量产零件的工艺规范，避免出现建模过程中常见的壁厚不均、尖角应力集中问题。内部传动结构部分，按照齿轮啮合的传动比参数，精准构建了各档位传动齿轮、同步器结构、输入输出轴的装配关系，所有齿轮的齿形参数、模数、压力角均匹配Quaife驱动桥的实际传动参数，齿轮之间的啮合间隙、轴系的支撑定位结构都按照实际装配逻辑设置，可直接用于传动干涉检查、运动仿真分析。材质渲染环节，针对壳体的铸铝材质设置了对应的哑光金属质感，还原铸造表面的细微颗粒纹理，内部传动齿轮采用调质钢的金属质感，区分了加工面与非加工面的视觉差异，密封件、紧固件等附属零件也分别赋予了对应的橡胶、镀锌钢材材质，整体渲染效果能够清晰展示齿轮箱的结构层次与装配关系。设计过程中重点考量了齿轮箱的动力传输路径合理性，输入轴与输出轴的位置布局适配横置驱动桥的安装空间，壳体的连接法兰尺寸匹配对应车型的悬架、半轴安装接口，同时预留了传感器安装位、注油放油口等实用结构，整体模型的装配逻辑完全贴合实际产品的拆解顺序，可用于机械设计教学、传动结构分析、改装方案验证等场景，模型的结构完整性能够支撑后续的工程图导出、有限元分析等二次开发工作，充分还原了高性能驱动桥齿轮箱的结构特点与设计逻辑。
