Festo后入式40mm外径10bar模拟压力表

　　这款气动压力表的建模过程，首先要明确其核心应用场景——压缩空气回路的压力可视化监测，在中小型气动设备、车间气源分配支路、紧凑型气动阀岛配套场景中，这类小外径压力表的安装适配性是选型的核心考量点。不同于大表盘径向安装的压力表，这款G1/4后入式安装的结构，专门针对面板嵌入式安装场景设计，40mm的外径尺寸刚好适配常规气动控制柜的标准开孔规格，安装后表盘与面板表面齐平，不会额外占用柜外操作空间，也能避免日常操作中磕碰表体造成的精度偏移。

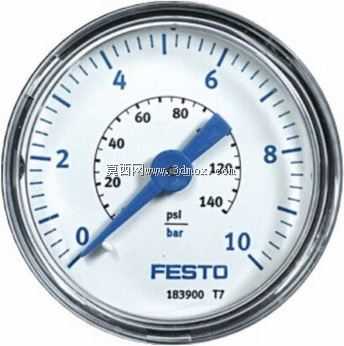

　　从功能特性来看，这款表属于波登管结构的机械式压力表，无需额外供电即可完成压力指示，依靠波登管在压力作用下的弹性形变带动齿轮传动机构驱动指针偏转，这种结构的优势在于抗电磁干扰能力强，在车间复杂电磁环境下也能稳定显示数值，不会出现数显表的信号漂移问题。表盘采用双刻度标识，外圈为bar单位量程0-10bar，内圈为psi单位量程0-140psi，覆盖了常规工业气动系统的常用压力区间，日常巡检时操作人员可以根据习惯快速读取压力值，无需额外进行单位换算。

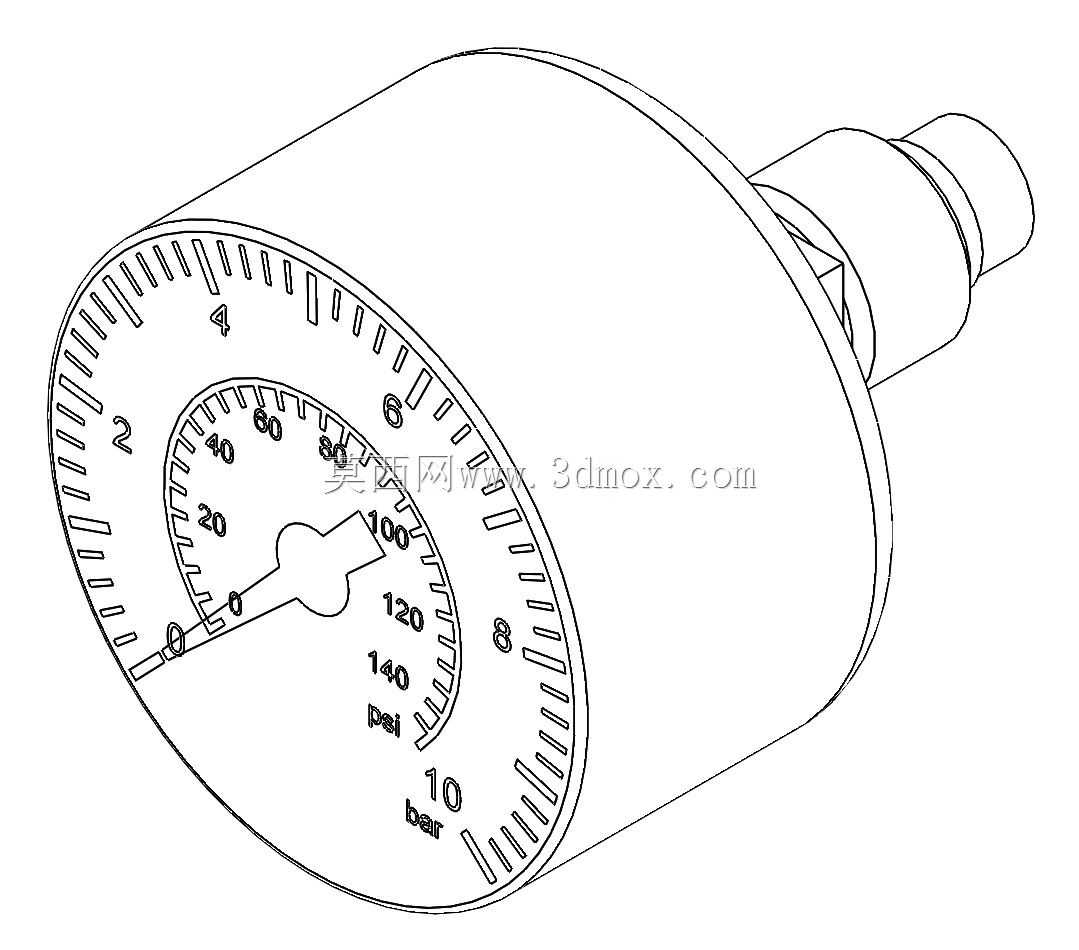

　　建模过程中需要重点把控几个关键尺寸边界：首先是后入式安装的G1/4外螺纹接头的同轴度，接头与表体后盖的垂直度偏差需要控制在合理范围内，否则安装时会出现螺纹别劲、密封失效的问题；其次是表盘刻度的分度精度，每一个刻度线的位置都需要对应准确的压力值，指针的旋转中心必须与表盘圆心完全重合，避免不同压力区间出现指示偏差；表壳部分采用ABS热塑性材质的结构特征，外壳的壁厚均匀性、后盖与表圈的扣合结构都需要还原实物的装配关系，IP43的防护等级对应的结构细节也要体现，比如表玻璃与表圈的密封槽、接头与后盖的密封台阶，这些细节决定了模型在后续做装配仿真、干涉检查时的参考价值。

　　在实际设备配套中，这类压力表通常安装在气源处理三联件的调压阀输出端、气缸供气支路的节点位置，用来实时反馈回路压力是否在正常工作区间，帮助运维人员快速排查气源压力不足、管路泄漏等常见故障。10bar的最大测量量程刚好匹配常规气动系统0.6-0.8MPa的常用工作压力区间，测量范围留有的冗余量可以避免瞬时压力冲击造成的波登管永久性形变，延长压力表的使用寿命。设计时还要考虑安装后的可视角度，表盘的刻度印刷方向、指针的零位位置都要符合操作人员的常规观察视角，后入式的安装结构让螺纹接头隐藏在面板后方，柜内的气管走线可以直接对接接头，不会在面板正面留下杂乱的管路，提升设备整体的外观整洁度。

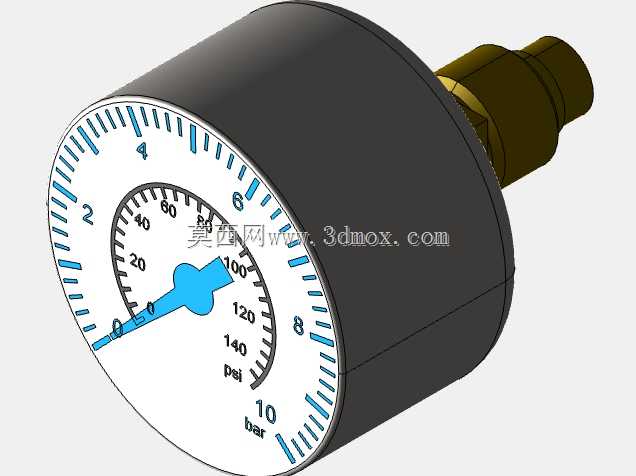

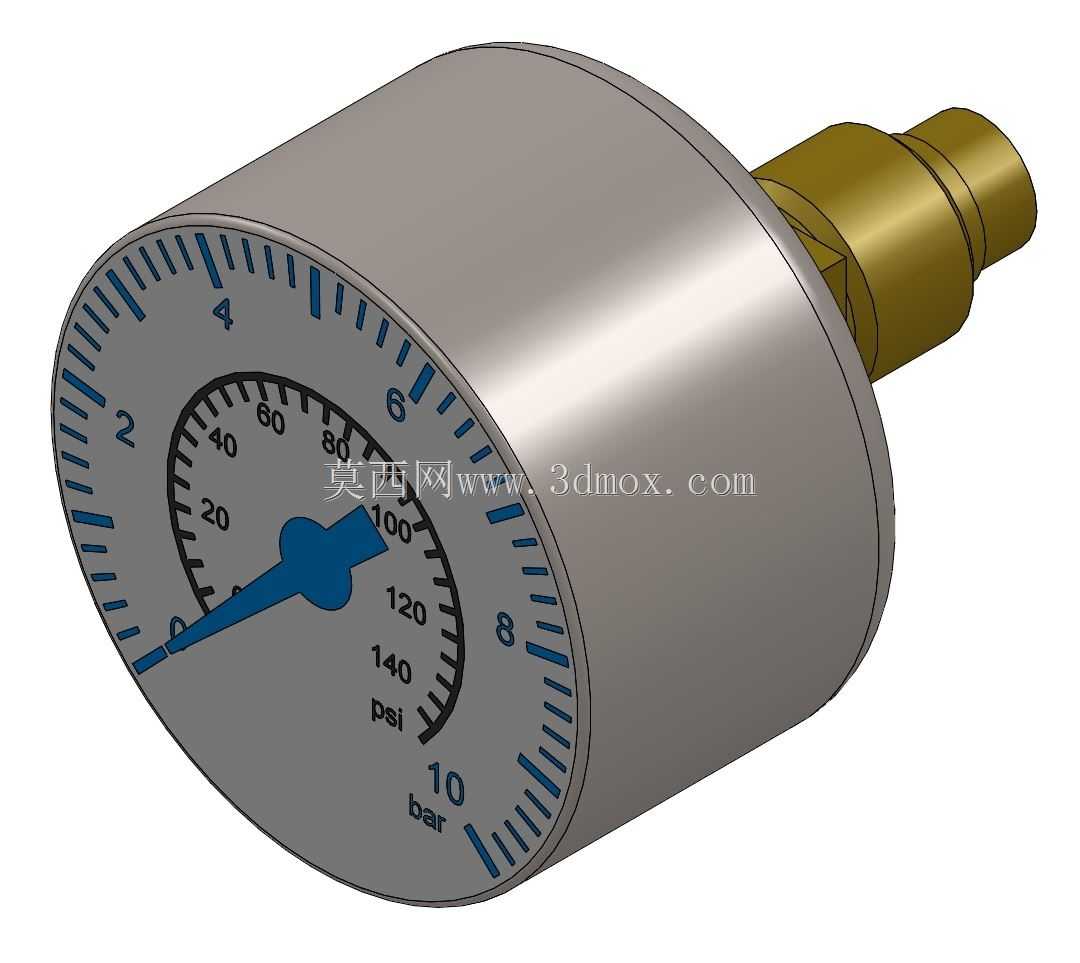

　　建模时对表体金属部分和塑料部分的质感区分也需要贴合实物，黄铜材质的接头部分要体现金属加工后的表面质感，灰色ABS表壳的哑光质感、表盘的白底蓝标配色、蓝色指针的辨识度都要准确还原，这样导出的渲染图才能直接用于设备操作手册的配图、产品选型样本的展示，不需要额外做后期处理。另外要注意波登管内部的传动结构虽然在外观模型中不需要完全还原，但表体的整体厚度、接头伸出长度这些外部安装尺寸必须严格按照实物参数绘制，确保设计人员在做控制柜面板开孔布局时，可以直接调用模型进行装配，不会出现安装干涉、尺寸不匹配的问题。在气动系统的设计选型阶段，这类标准化的压力表模型可以大幅缩短布局设计的周期，设计人员不需要反复核对样本尺寸，直接将模型调入装配体就能确认安装空间是否足够，接头位置是否与柜内其他元器件产生干涉，提前规避安装阶段才发现的尺寸适配问题。
