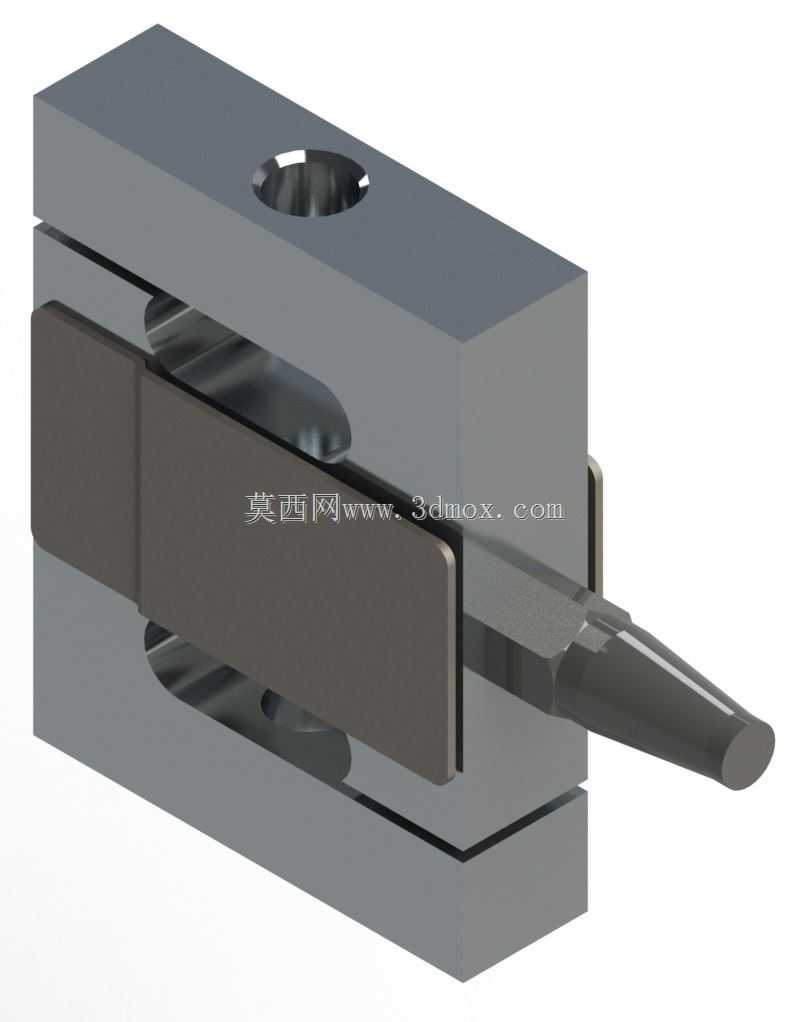

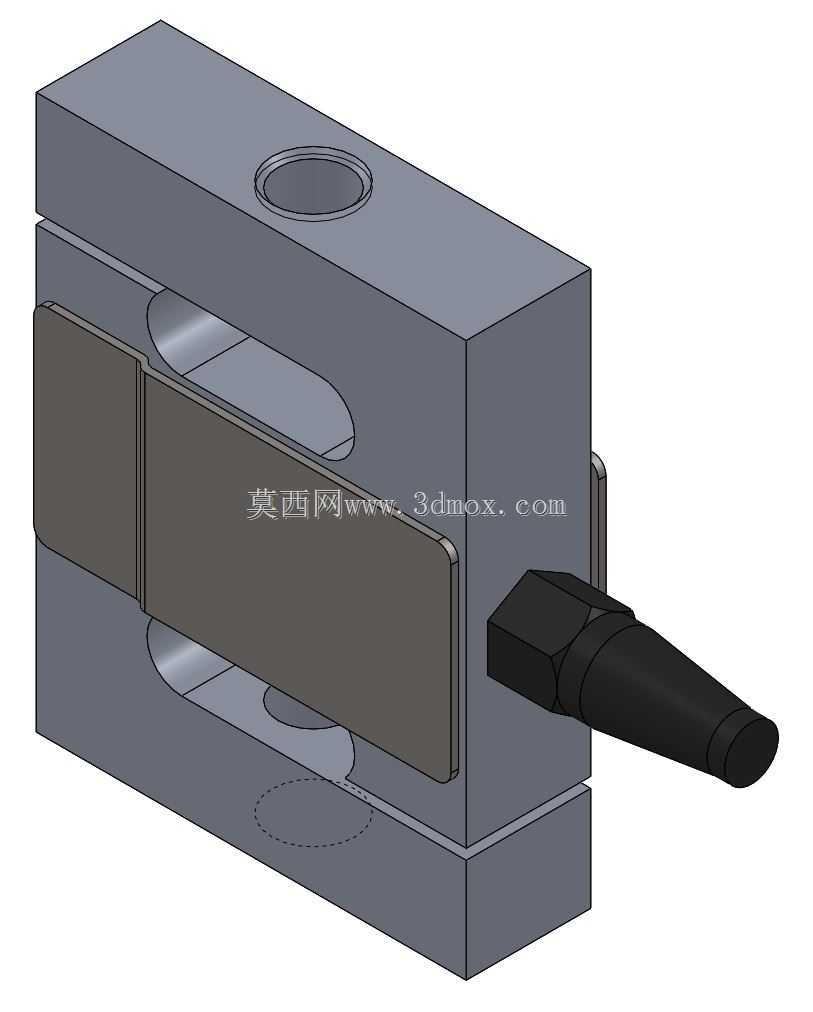

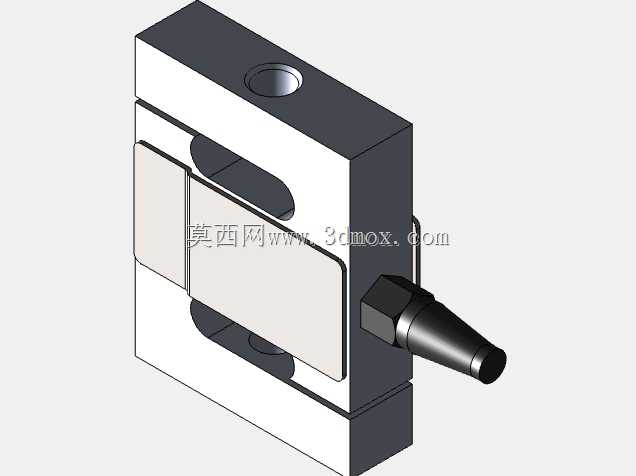

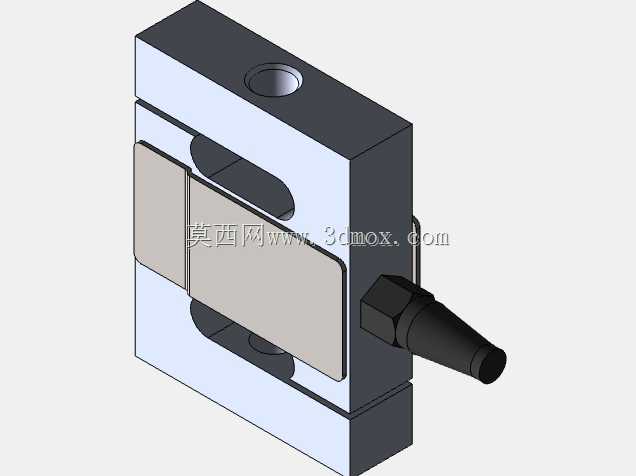

S型拉压两用称重测力传感器结构

这款S型结构的测力元件，是工业称重与力值检测场景中应用极广的一类核心部件，从台秤、料斗秤的静态称重，到皮带秤、张力控制系统的动态力值监测，再到材料试验设备的拉压力标定、起重设备的过载保护，都能见到这类结构的身影。不同于柱式、轮辐式传感器的受力形式，该结构采用上下对称的S型弹性体布局，可同时兼容拉伸与压缩两个方向的力值测量，安装时无需额外调整受力方向适配结构，能大幅降低现场安装的调试成本。

从结构设计逻辑来看，弹性体采用整体合金钢加工成型，中部开设对称的圆弧应力槽，目的是将受力时的应变集中区域精准引导至贴片区，避免非测量方向的侧向力、偏载力对测量精度造成干扰，同时保证弹性体在额定载荷下的形变量控制在弹性形变区间内，长期使用不会出现塑性变形导致的零点漂移。出线端采用侧向出线的密封接头结构，线缆与弹性体衔接处做了锥面过渡防护，既可以避免现场布线时线缆弯折断裂，也能阻挡粉尘、水汽渗入弹性体内部的应变片区域，适配多数工业现场的复杂工况。上下两端的安装螺纹孔采用同轴度严格管控的加工工艺，保证加载力的作用线与弹性体的中心轴线重合，减少偏载带来的测量误差，安装面的平面度要求控制在0.02mm以内，避免安装面不平整导致弹性体受附加弯矩影响输出精度。

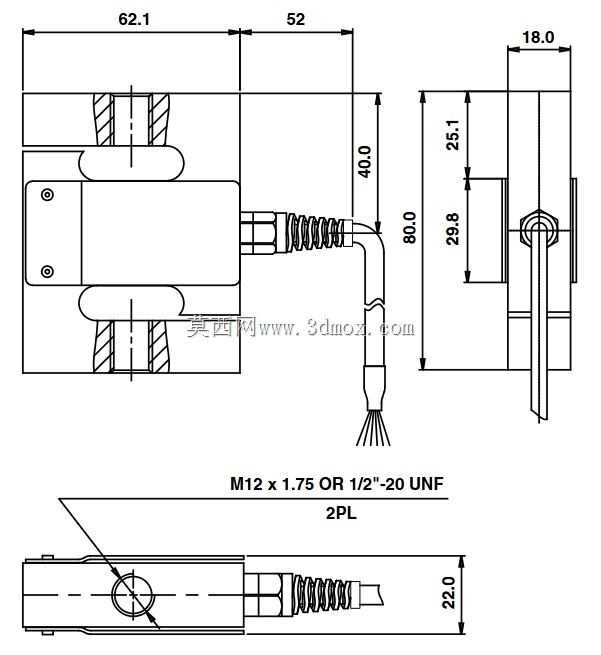

在实际选型适配时，这类传感器的安装边界需要重点关注：整体外形为方块式结构，安装时需要预留出线端的线缆弯折空间，上下连接的加载部件需要采用万向节或者球头连接件衔接，消除安装过程中产生的附加侧向力；额定载荷覆盖范围从几十公斤到数吨不等，可根据现场实际受力峰值选择1.2-1.5倍余量的量程，避免冲击载荷导致传感器过载损坏。应变片采用全桥贴片工艺，配合温度补偿电路，可在-10℃到40℃的常规工业环境下稳定输出，温度对零点的影响控制在每摄氏度0.02%FS以内，满足多数工业现场的环境适应性要求。

不同于小量程的悬臂梁传感器，这款S型结构的刚性更强，动态响应频率更高，除了静态称重场景外，也可用于轧机张力控制、钢丝绳拉力监测这类动态力值快速变化的场景，弹性体的固有频率可达到数千赫兹，能够快速捕捉力值的瞬时变化，不会出现信号滞后导致的控制偏差。表面采用镀镍防腐处理，在潮湿、轻度腐蚀的环境下也能长期使用，无需额外加装防腐防护罩。在三维建模过程中，弹性体的应力槽圆弧过渡是建模的重点，圆弧半径的大小直接影响弹性体的应力集中系数，建模时需要保证圆弧与上下直段的相切连续，避免出现应力奇点导致仿真结果与实际受力偏差过大；安装螺纹孔的深度需要根据螺纹规格合理设计，保证螺纹啮合长度满足额定载荷下的强度要求，同时避免钻孔过深破坏弹性体的应变区域。出线端的接头与弹性体的配合采用过盈配合加密封胶填充的结构，建模时需要预留密封胶的填充间隙，保证装配后的密封性能。
