做学生方程式或者民间赛事赛车悬架调校的工程师都有过类似的痛点:全参数化三维悬架模型做K&C仿真精度够,但每次调整硬点都要等装配体重算、约束更新,多轮迭代调几何的时候效率极低,尤其是前期方案阶段需要快速扫硬点坐标范围的时候,等三维模型算一轮的时间足够手算好几组参数了。这个参数化布局工具就是针对这个场景做的,把悬架所有硬点、运动边界、关键几何参数全部做了联动约束,不需要跑复杂的多体动力学仿真,拖动可动部件就能实时看到几何参数变化,完全适配前期方案快速迭代的需求。

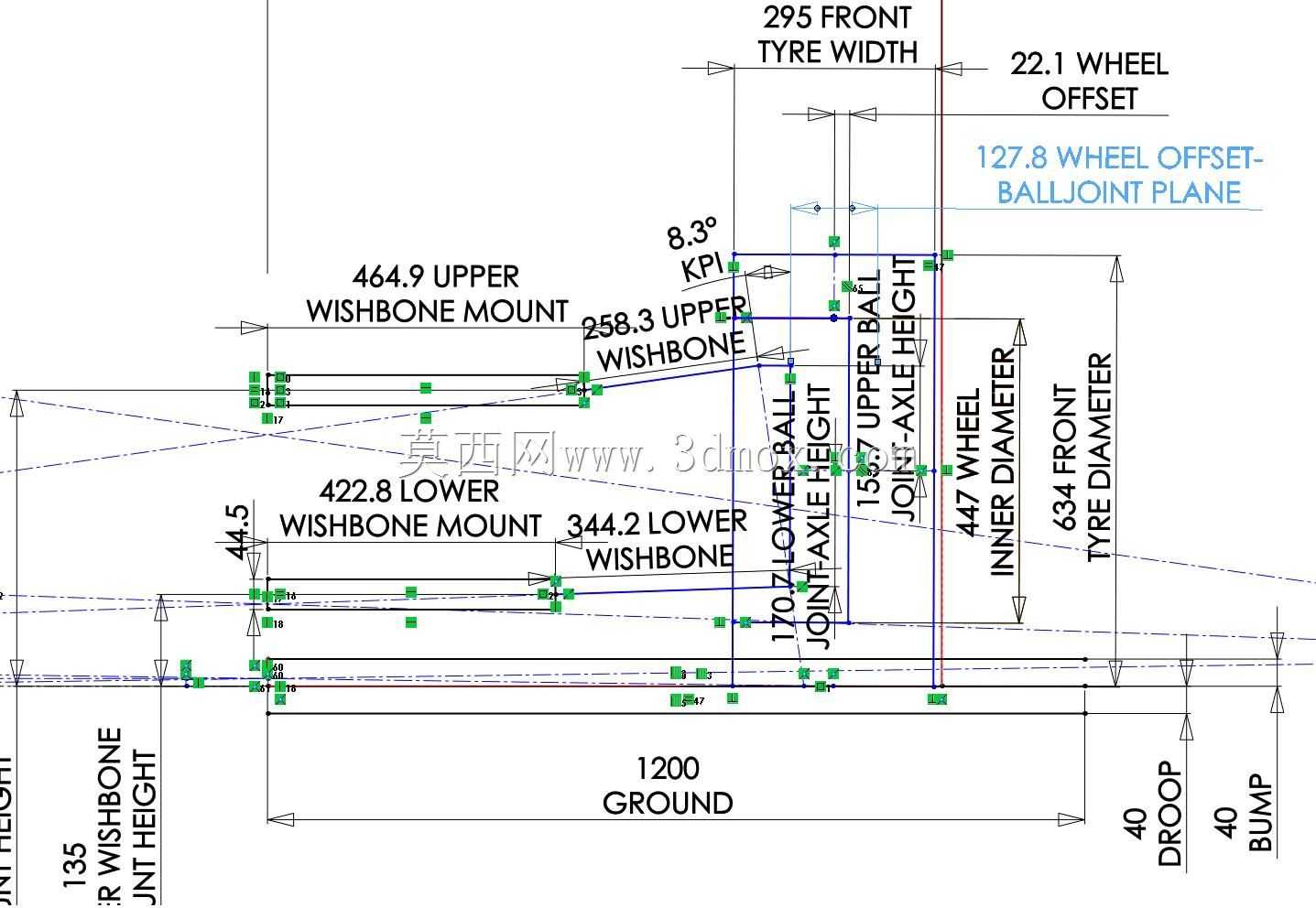

从实际使用逻辑来说,这个工具把悬架所有固定硬点做了全约束,比如上下控制臂的车架安装点坐标、车架基准面位置都是锁死的,图里黑色标注的尺寸就是完全定义的固定参数,包括上控制臂车架安装点距地面464.9mm、下控制臂车架安装点距地面422.8mm、轮距基准1200mm、轮胎宽度295mm这些基础安装边界,调整方案的时候这些基准参数不会乱跑,保证每次调整的基准统一。而可移动的部件,比如轮心位置、转向节球头位置、轮胎接地点,全部用蓝色标识,拖动这些元素的时候,所有关联的几何参数会实时更新,不需要重新添加配合或者重建模型。

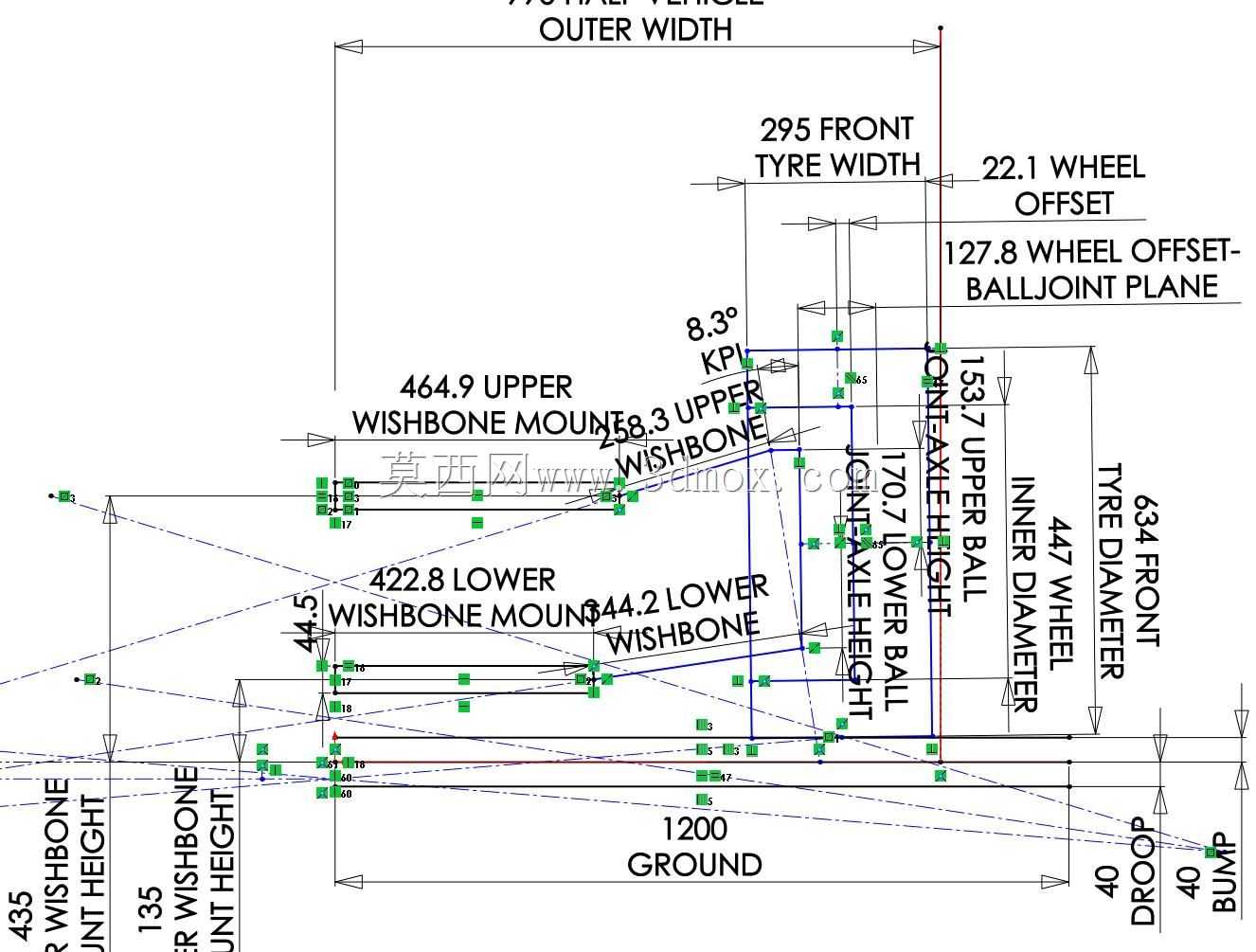

核心的功能覆盖了悬架前期设计最需要关注的几个参数:首先是主销几何,主销内倾角8.3°、主销后倾相关的KPI参数直接实时显示,轮心相对于球头平面的偏移量127.8mm、轮辋偏距22.1mm这些和轮毂、轴承选型直接相关的参数也同步联动,调整硬点的时候不需要手动重新计算偏移量,避免选型和硬点不匹配的问题。其次是轮跳边界的模拟,上跳40mm、下跳40mm的行程范围直接做了限位,拖动轮胎到上跳或者下跳极限位置的时候,外倾角、轮距变化量、控制臂摆角这些参数会实时变化,不需要做运动仿真就能快速判断硬点设置会不会导致轮跳过程中轮胎蹭翼子板、控制臂运动干涉,或者外倾角变化曲线不符合调校预期。
实际用的时候操作逻辑非常直接,比如要调整外倾角的变化率,只需要拖动上控制臂的外球头位置,上下或者前后移动的时候,主销角度、轮心高度、轮跳时的外倾角变化会直接显示在图面上,几秒钟就能试一组参数,比在三维装配体里改配合、等重建快了不止一个量级。如果拖动的时候不小心把硬点拖到了不合理的位置,比如控制臂长度超过了设计范围、或者球头位置和轮辋产生了干涉,只需要撤销上一步操作就能回到之前的状态,不需要重新设置参数。
从安装边界来说,这个工具的基准完全和实车坐标系对齐,地面基准线设为Z向0点,车架中心线为Y向0面,所有硬点的坐标都是相对于整车基准标注的,确定好硬点位置之后可以直接把坐标导出到三维建模软件里做详细设计,不需要重新转换坐标系。轮胎参数用的是赛事常用的295宽度赛用胎,轮胎直径634mm、轮辋直径447mm,和常见的13寸赛车轮毂参数完全匹配,不需要额外修改轮胎轮廓就能直接适配大部分入门级赛事的轮胎选型。
很多工程师做前期方案的时候容易陷入“精度过剩”的误区,上来就做带衬套刚度、减震器阻尼的详细多体模型,结果改一个硬点要等十几分钟算仿真,一天下来试不了几组参数,反而把方案迭代的时间浪费了。这个工具的思路就是把前期不需要的刚度、阻尼参数全部剥离,只保留最核心的几何硬点联动,把迭代效率拉满,等几何方案完全确定之后,再把硬点坐标导入到详细模型里做刚度、强度仿真,整个设计流程的效率会提升非常多。而且所有尺寸标注都是直接和几何元素关联的,不会出现改了硬点之后标注尺寸没更新的错误,避免手动计算参数的时候出现的低级失误,比如把轮偏距算错导致轮毂装不上、或者主销偏移量太大导致转向沉重这些问题,在方案阶段就能通过快速迭代规避掉。
