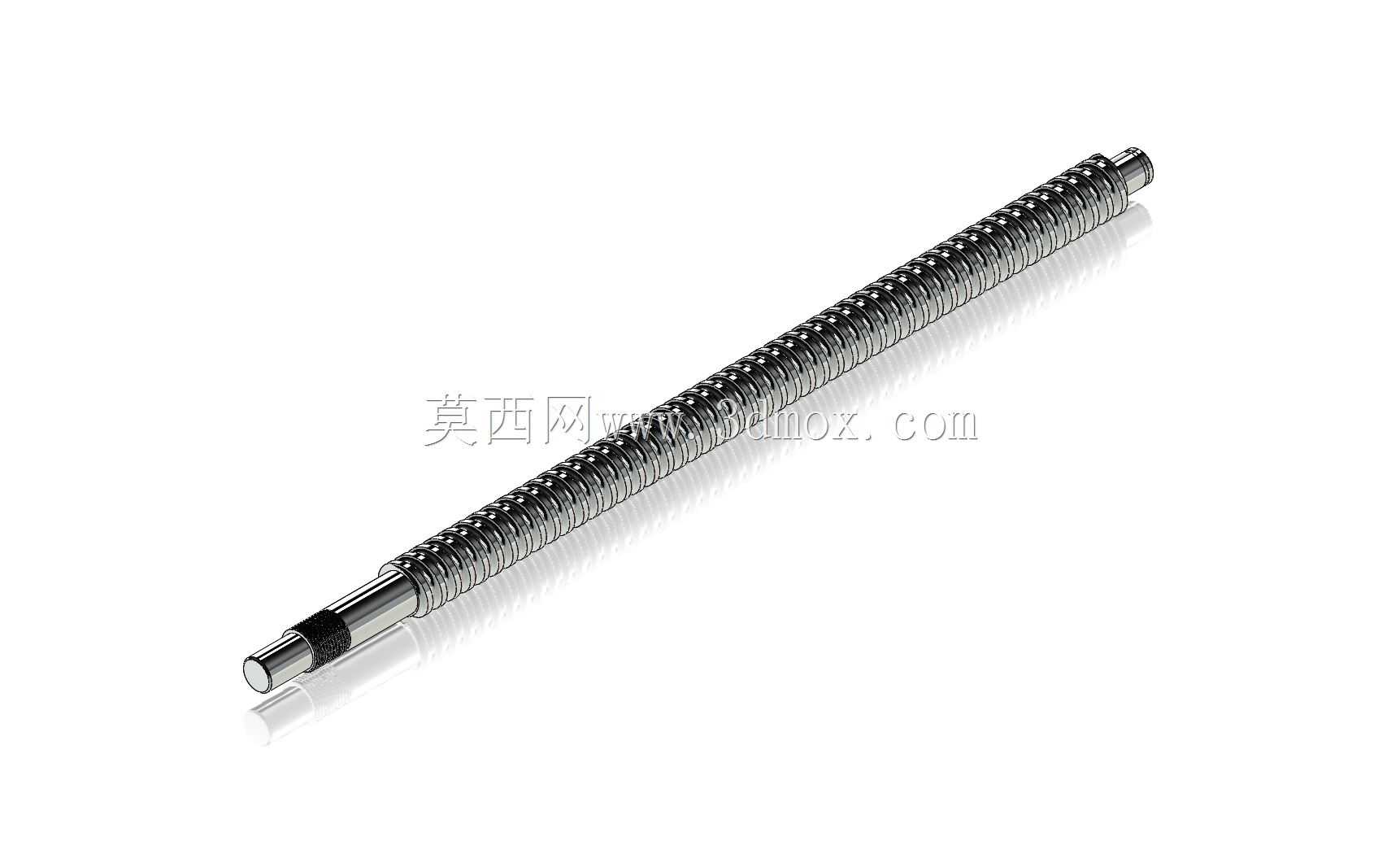

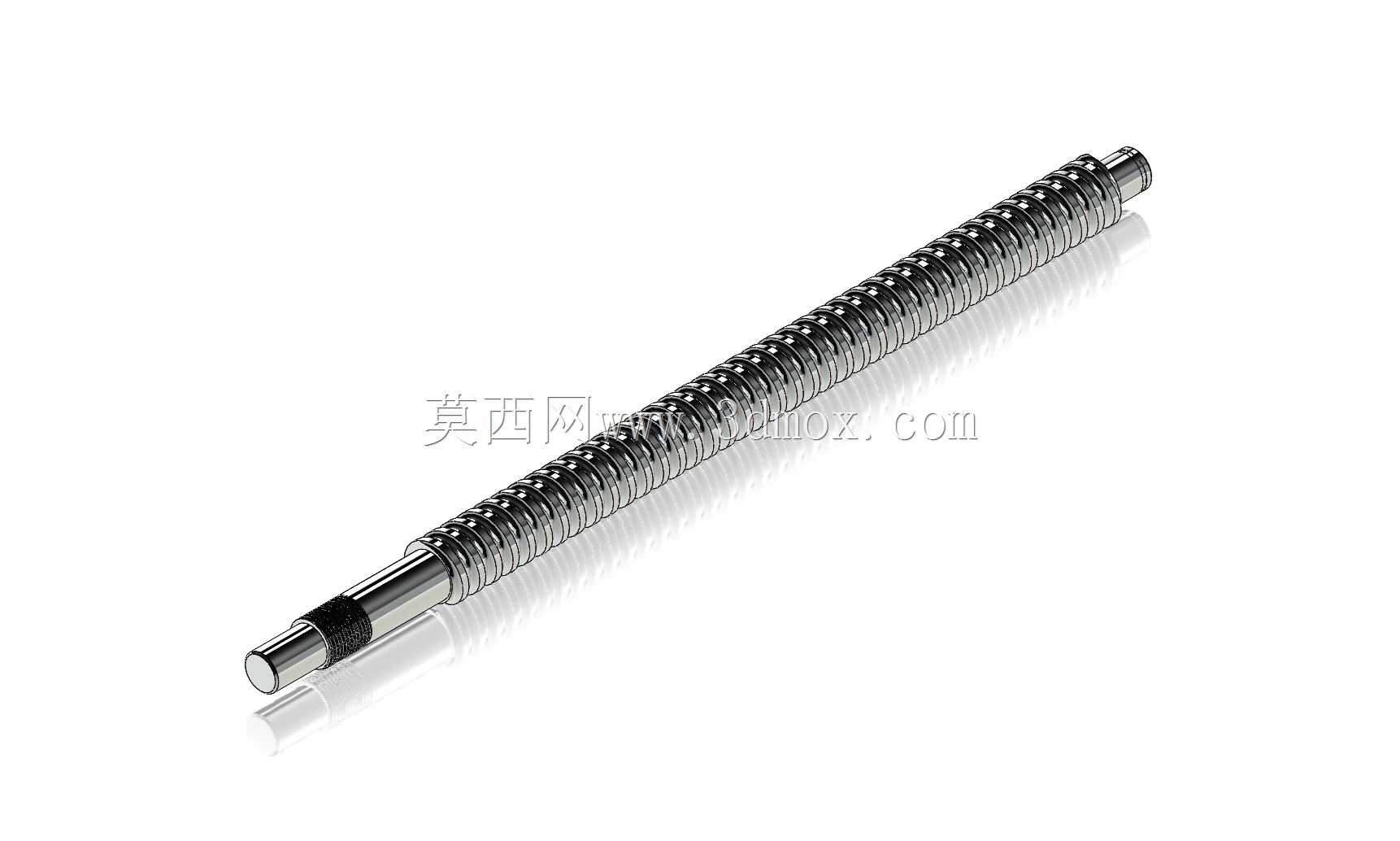

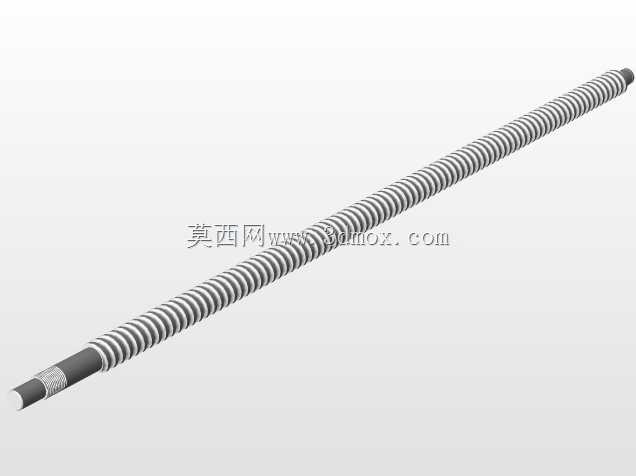

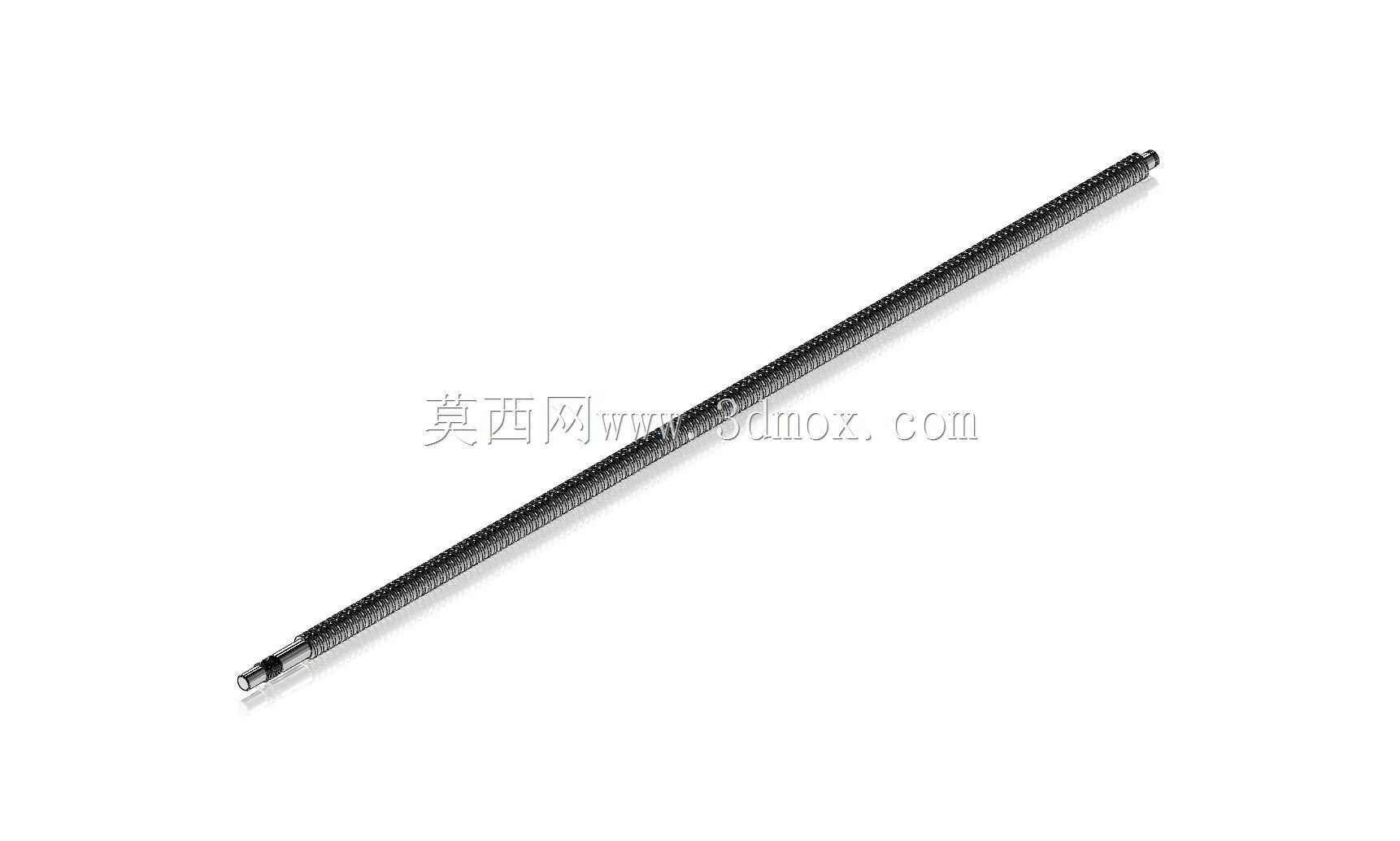

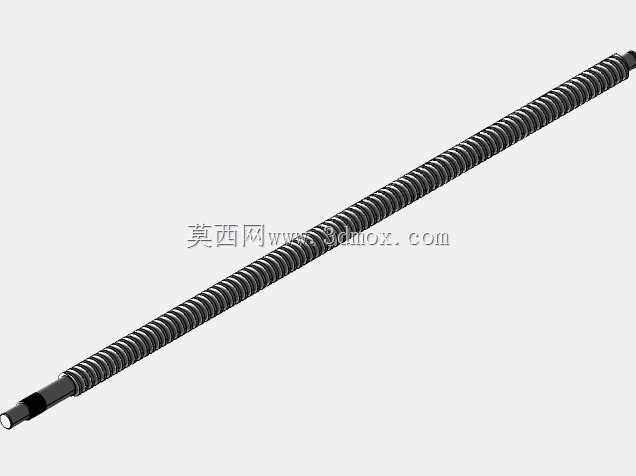

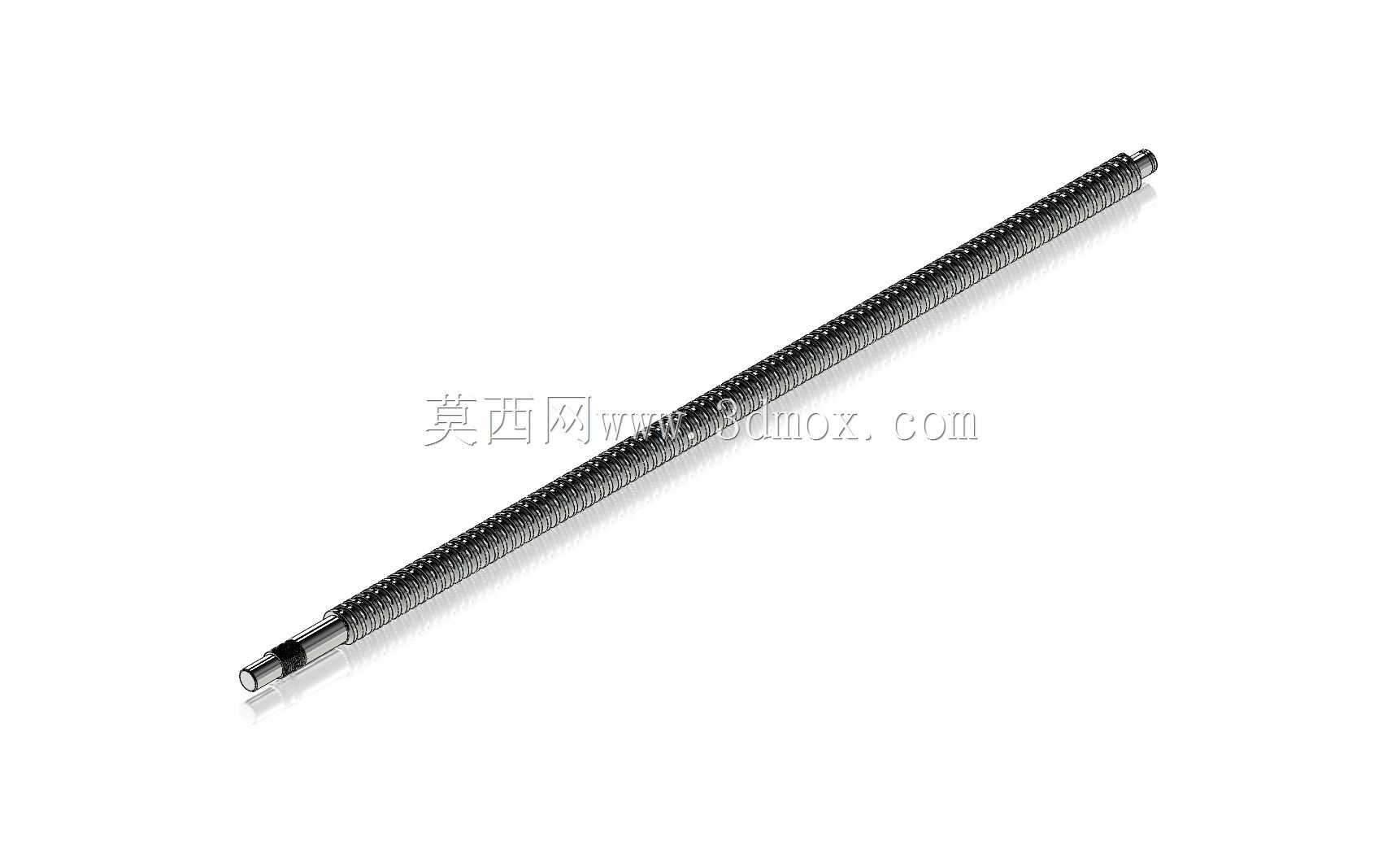

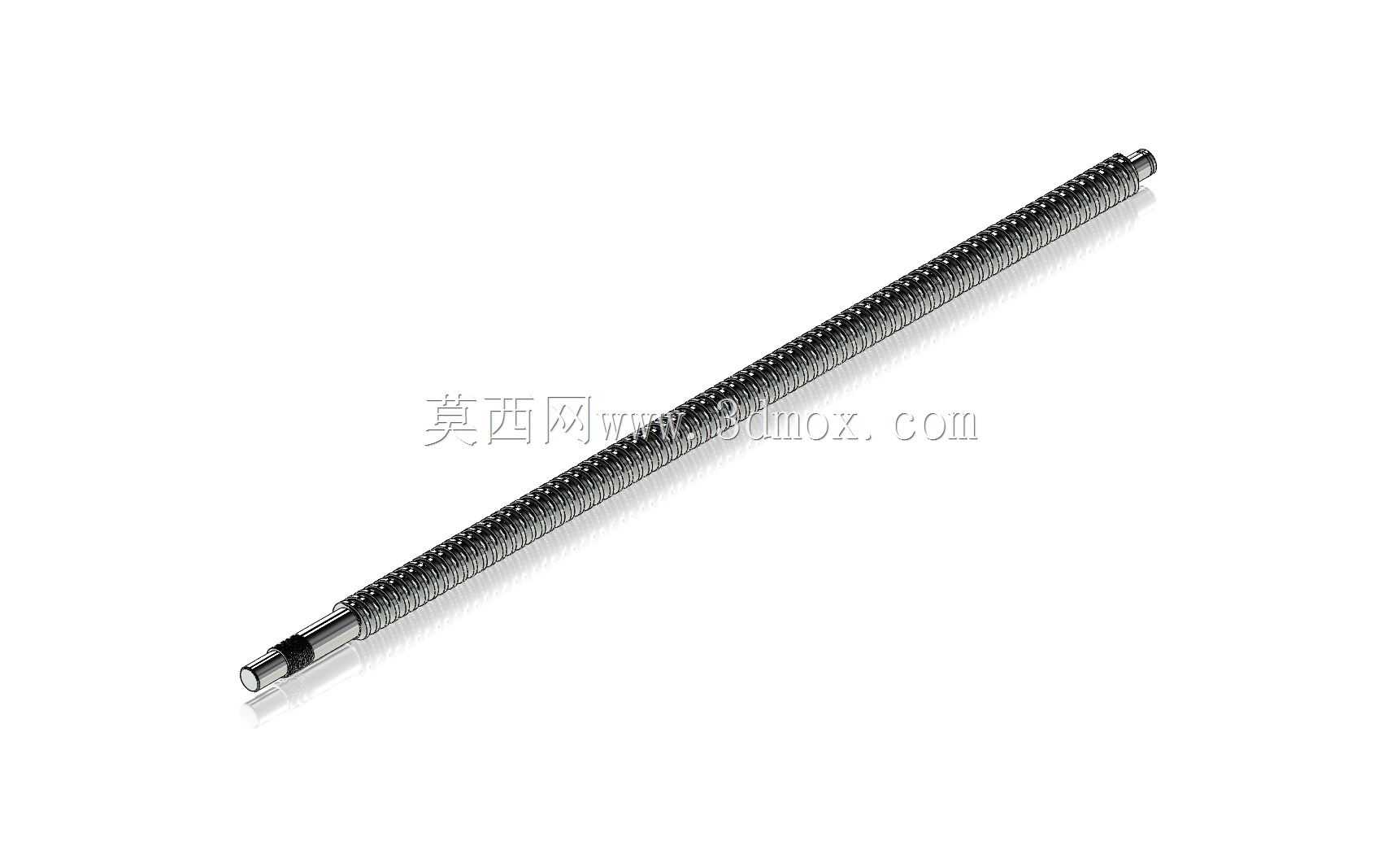

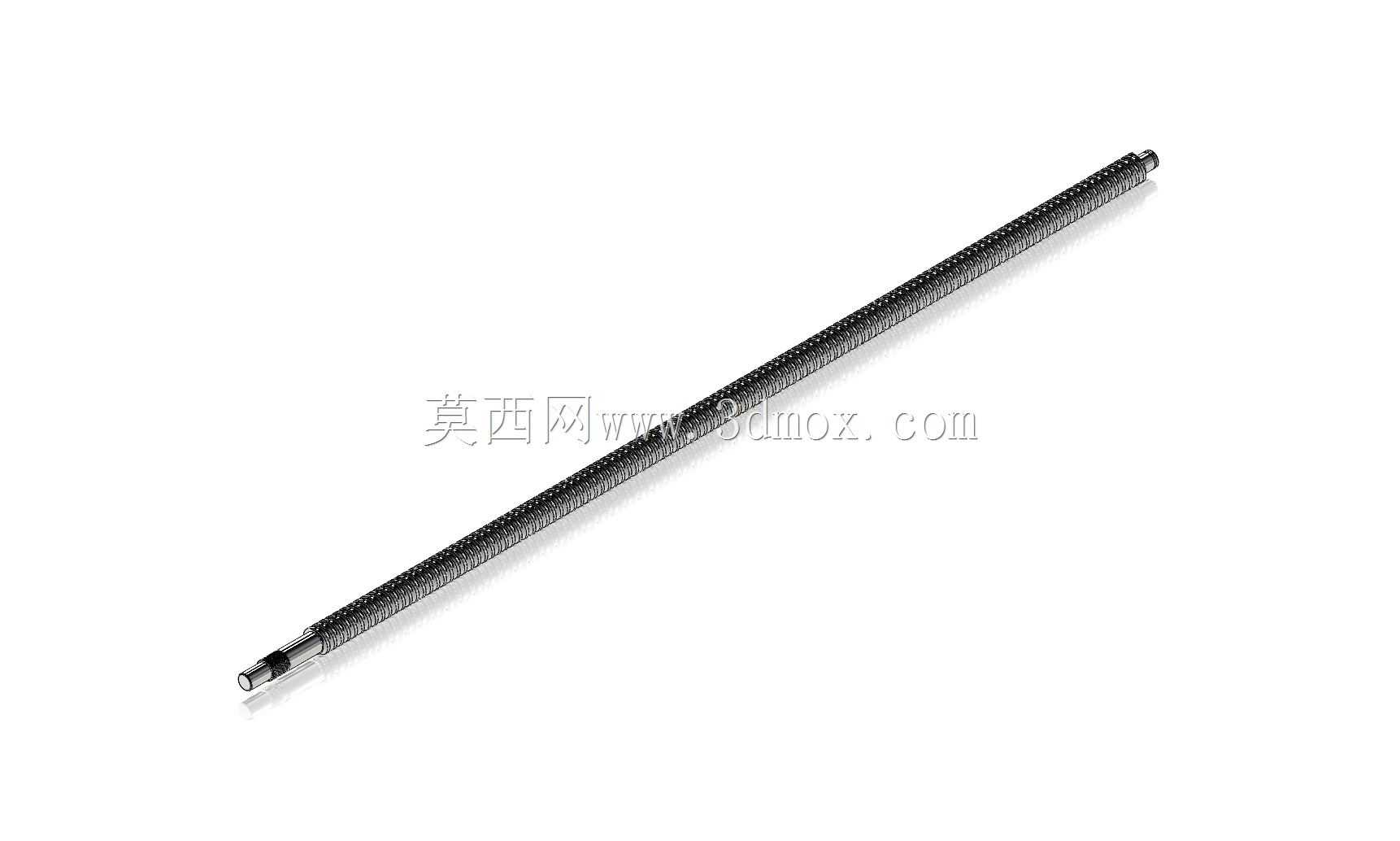

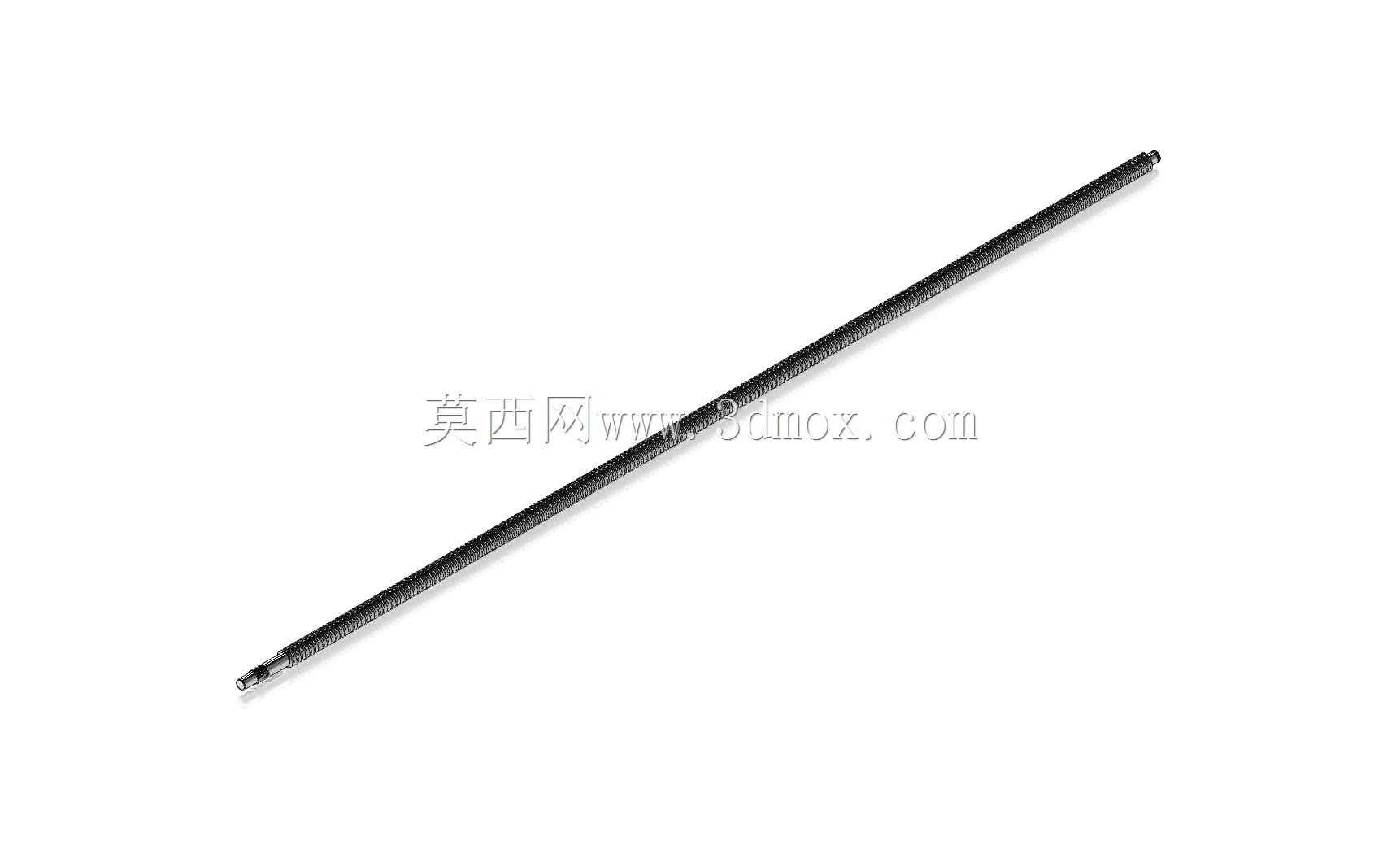

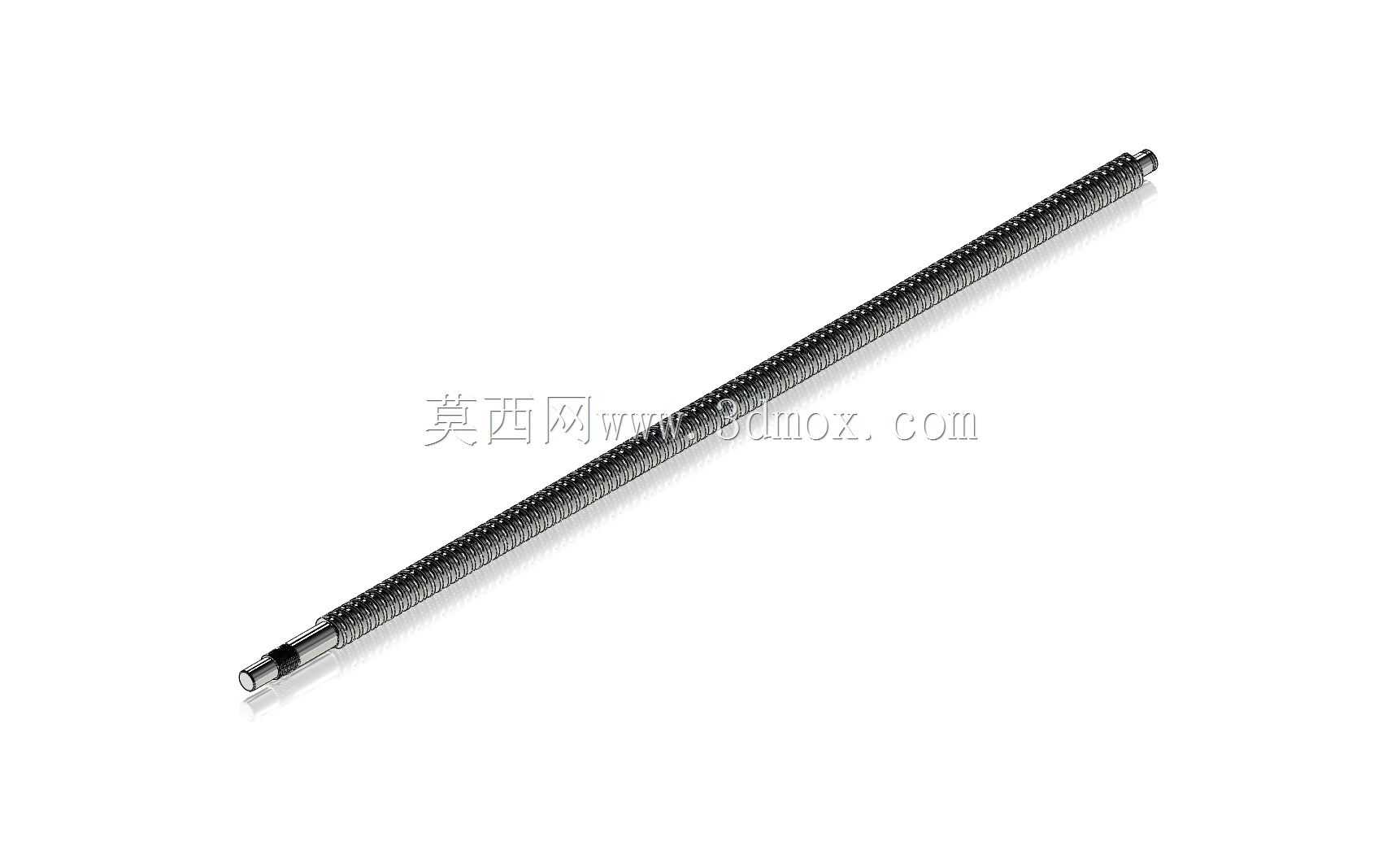

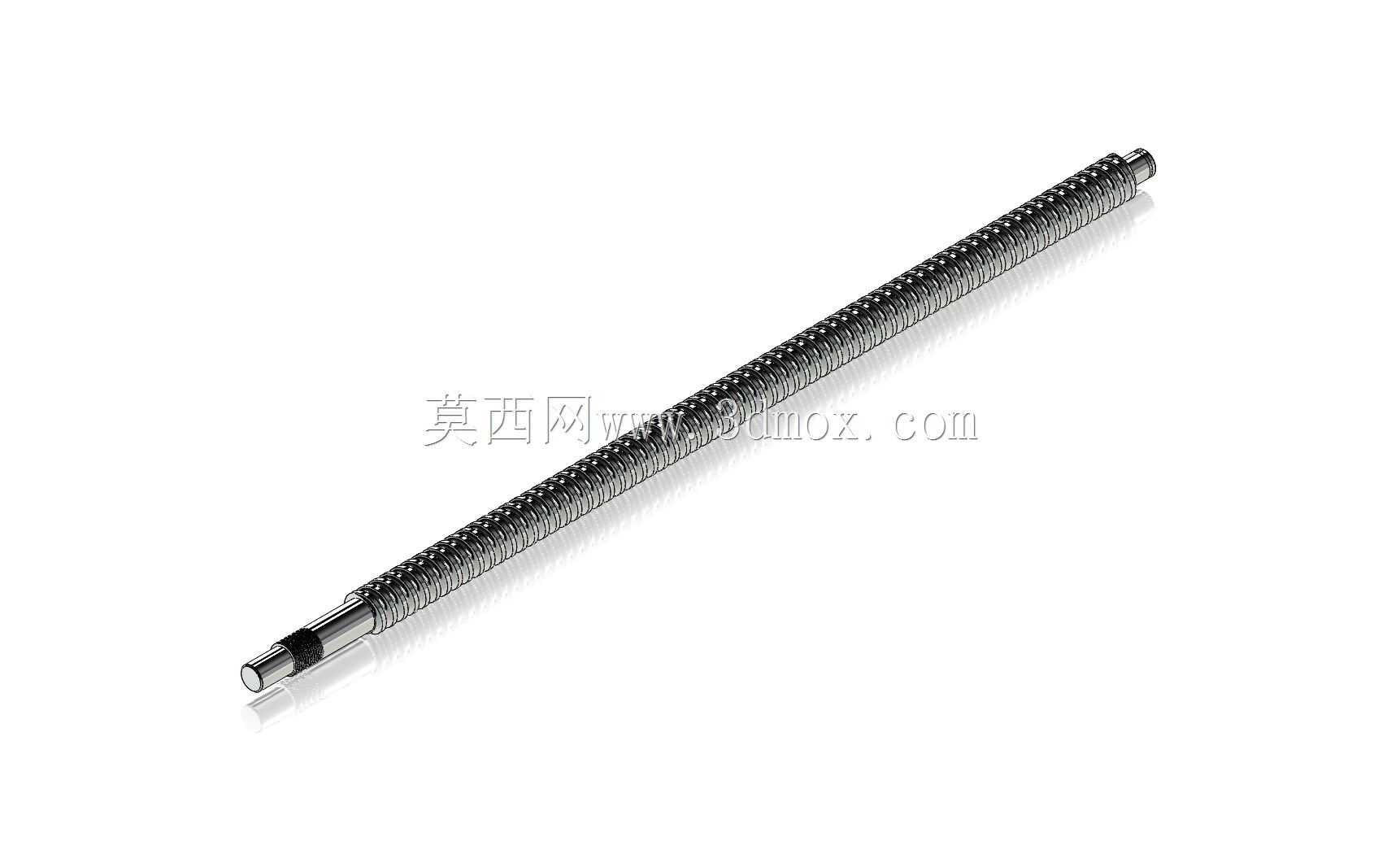

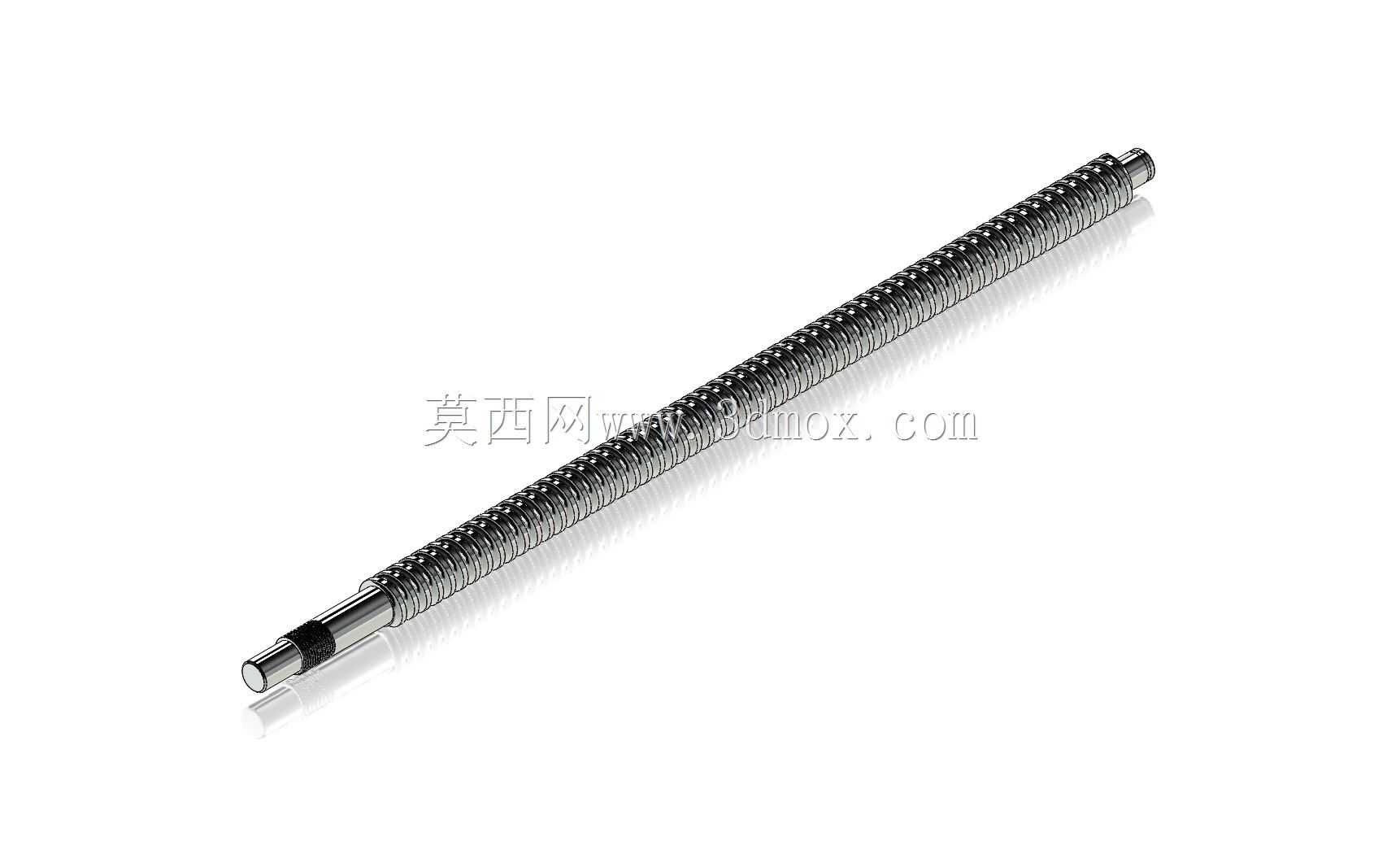

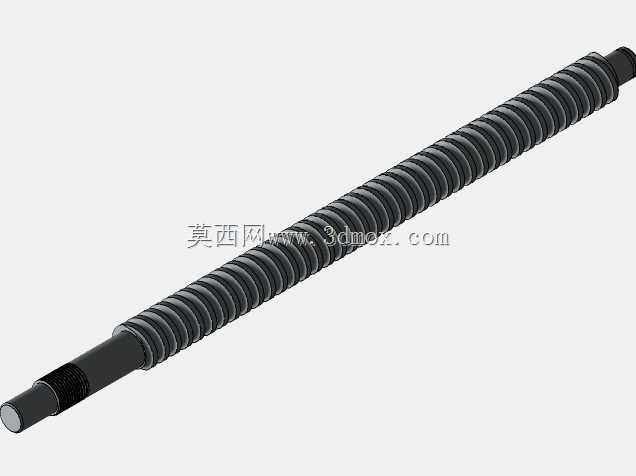

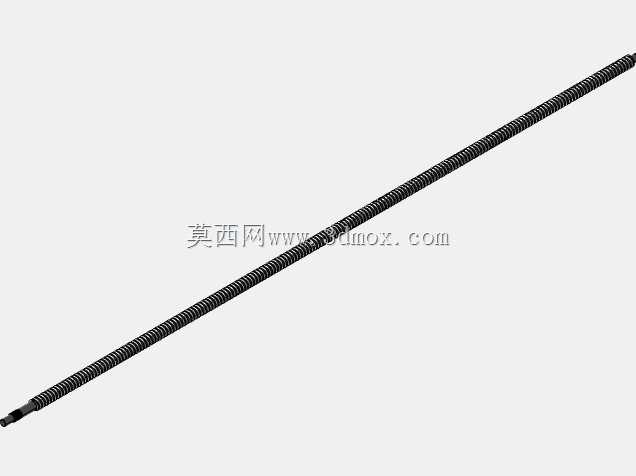

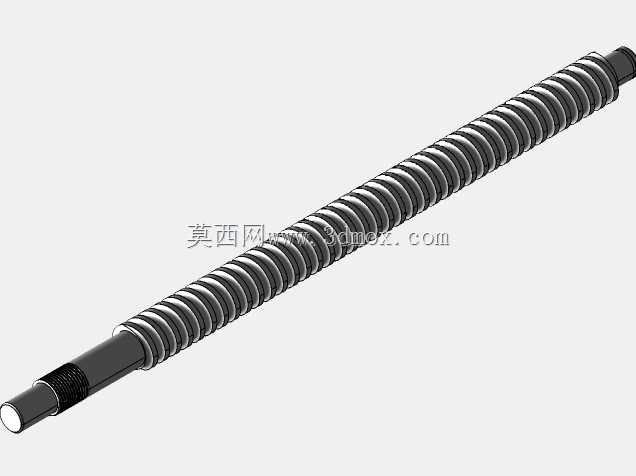

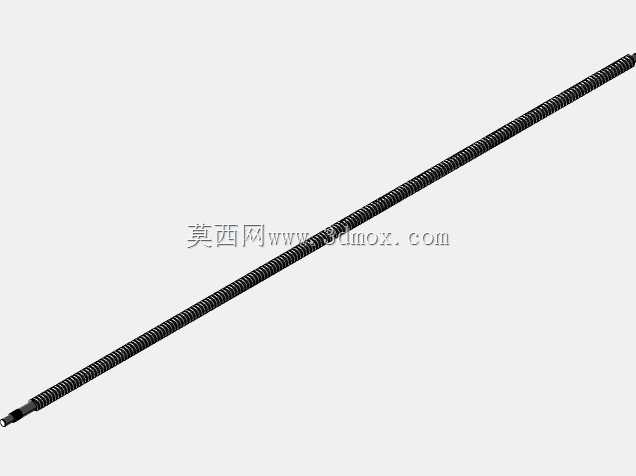

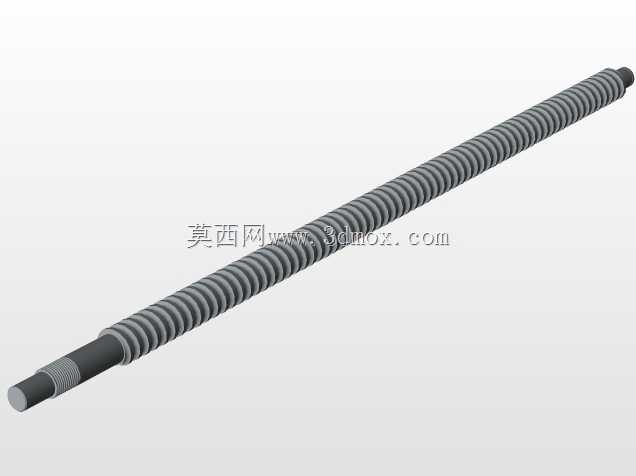

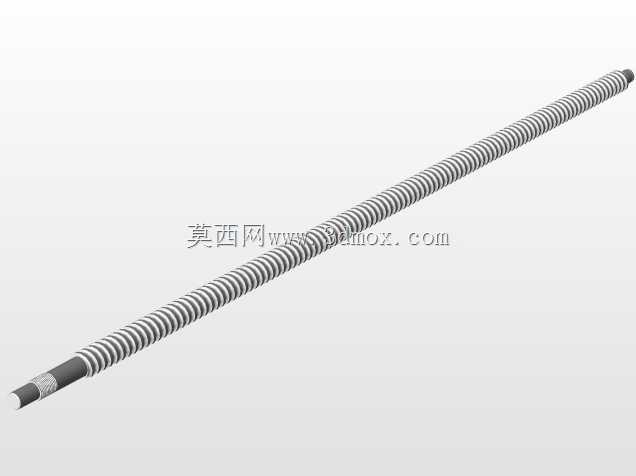

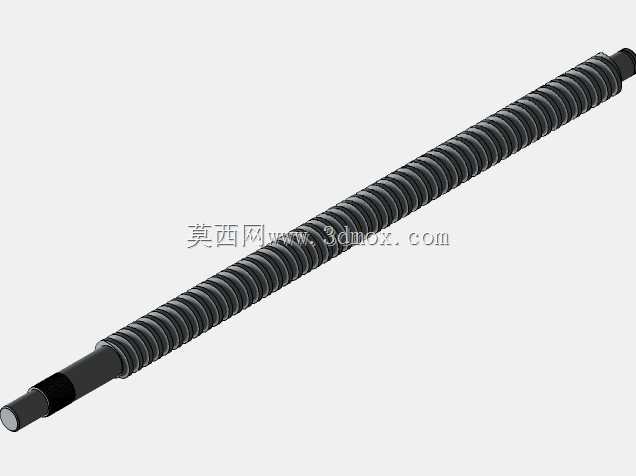

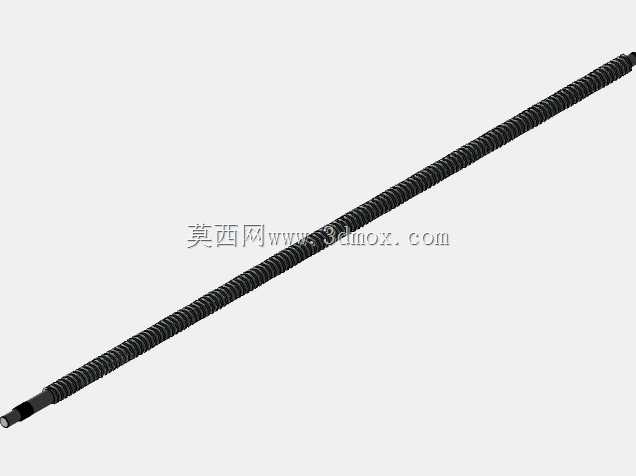

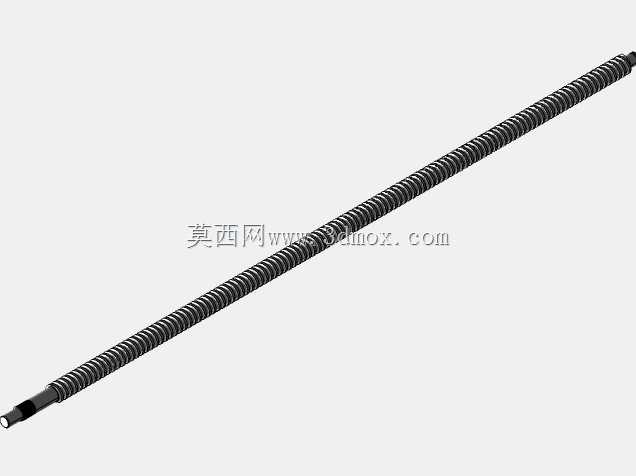

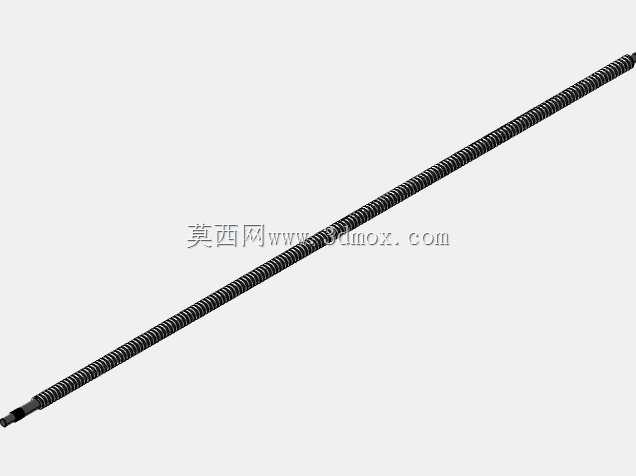

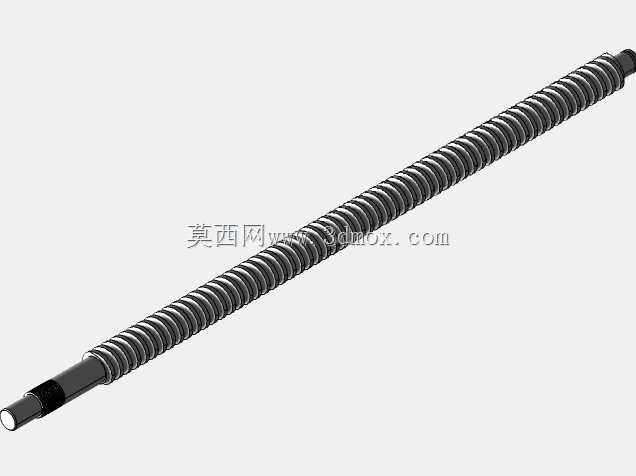

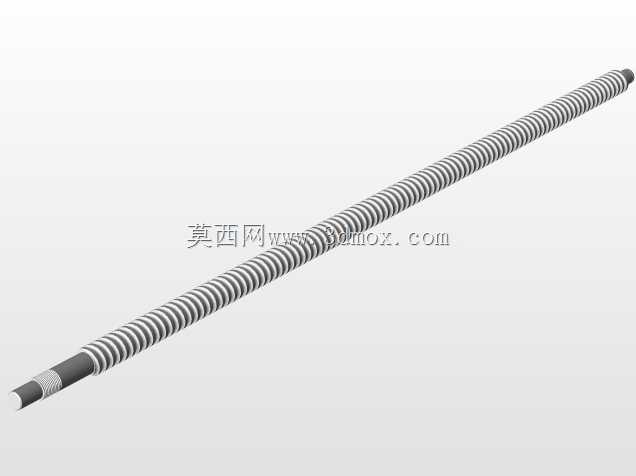

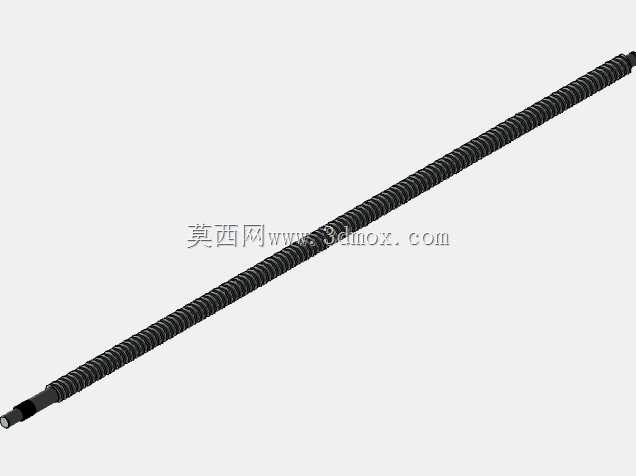

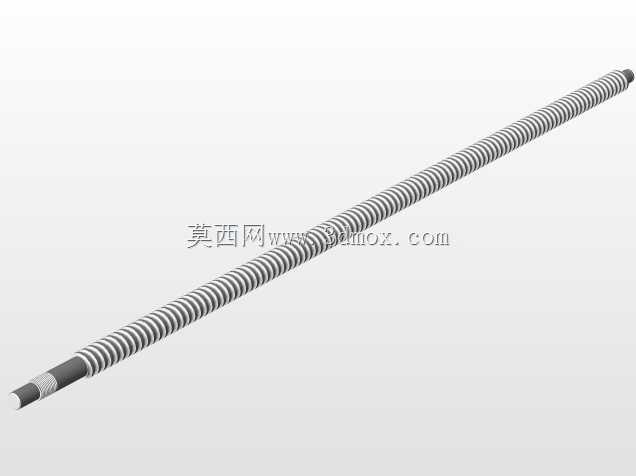

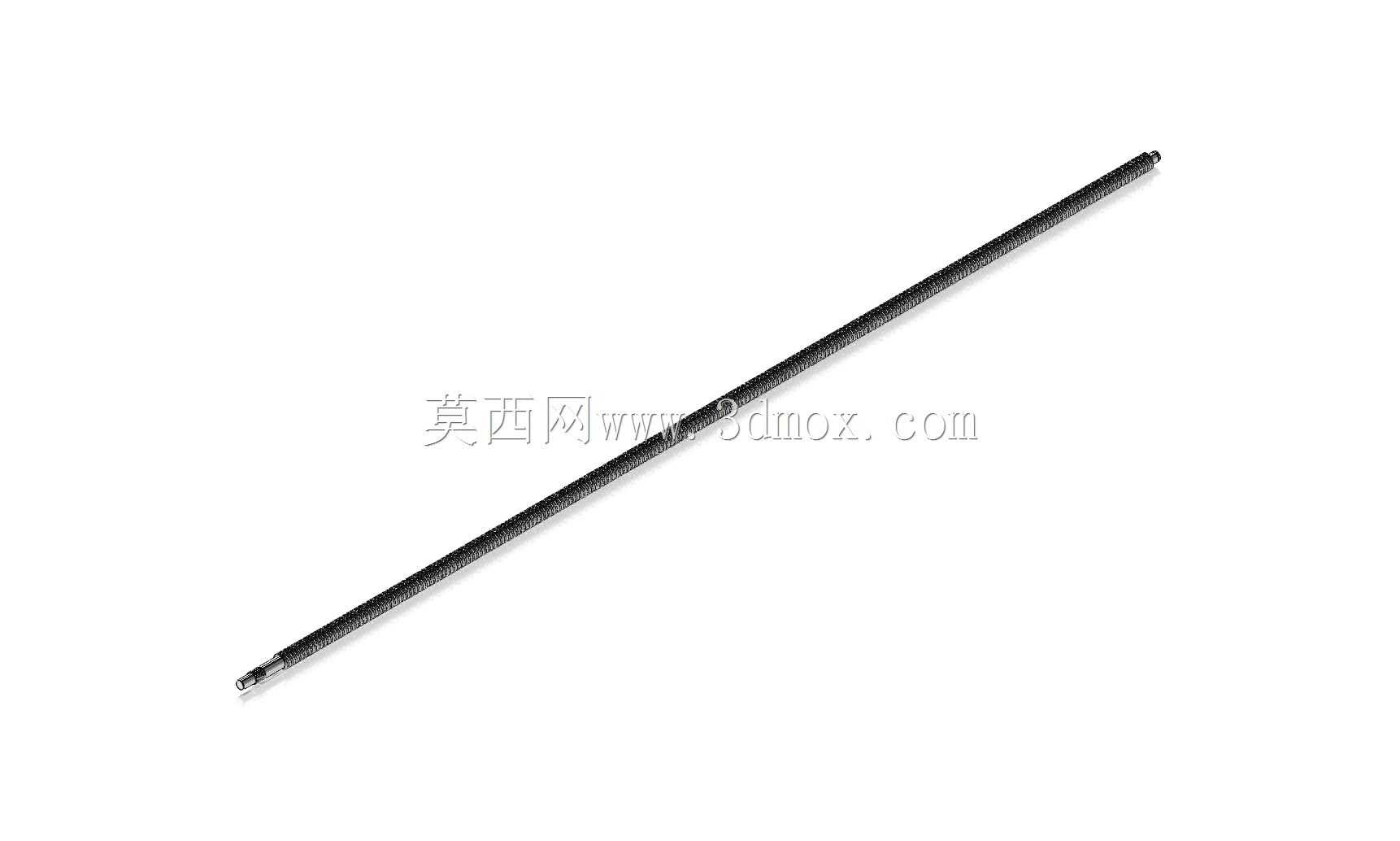

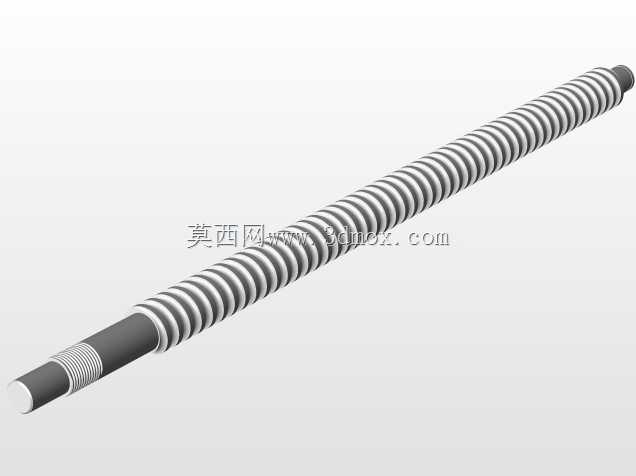

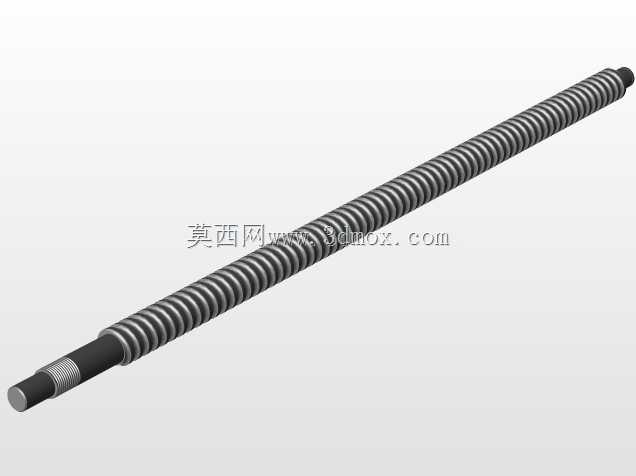

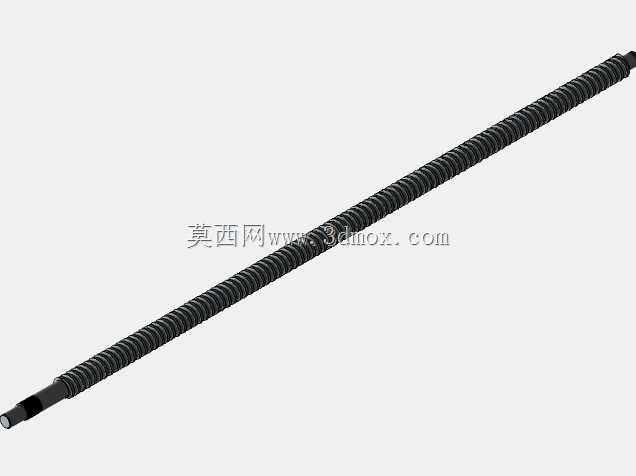

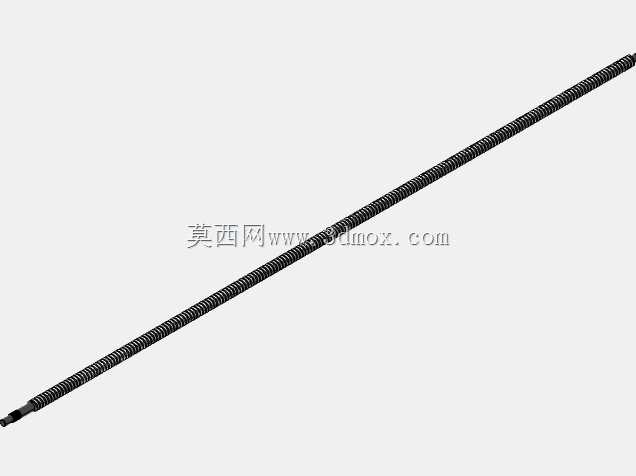

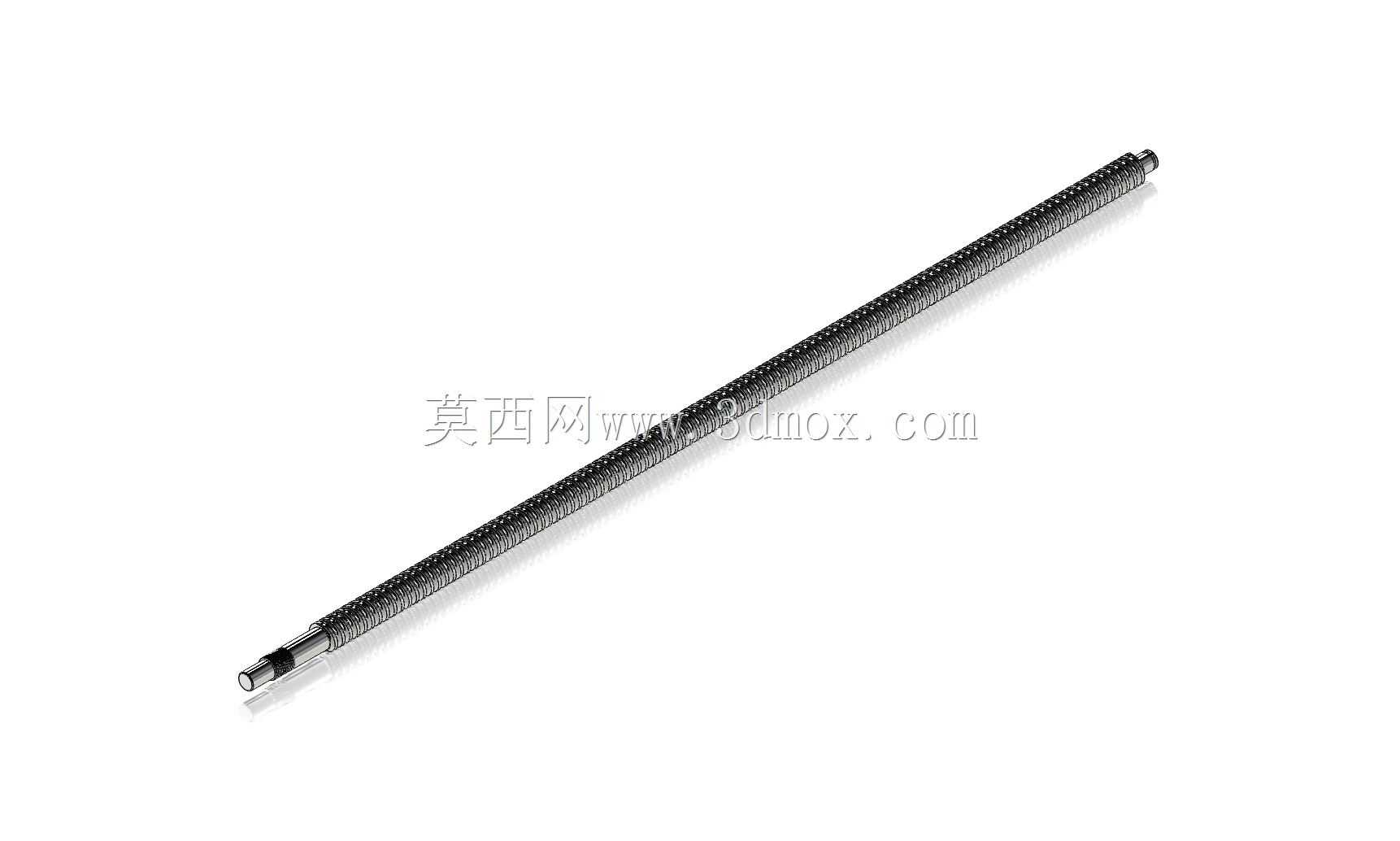

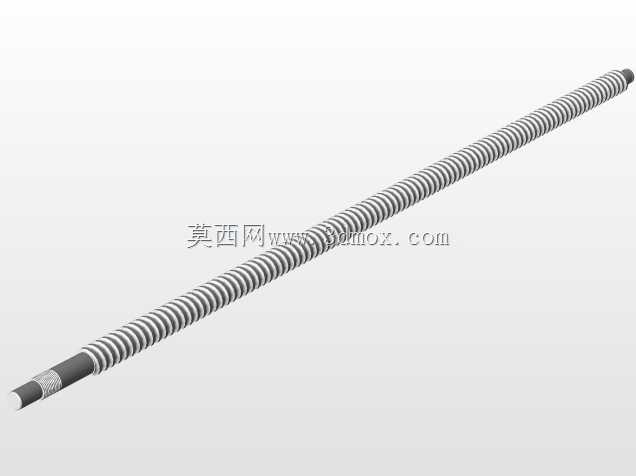

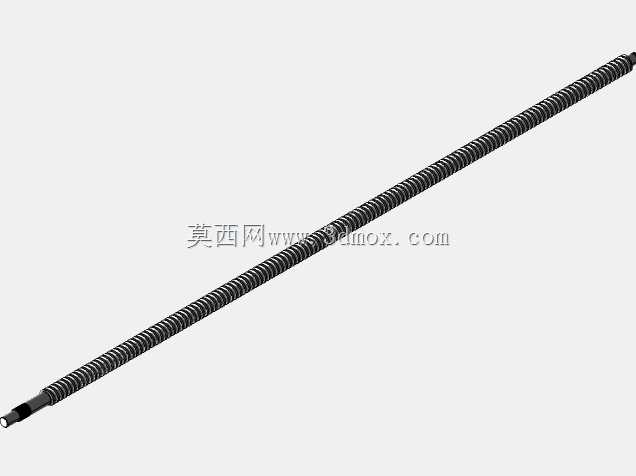

多长度规格RM1605C7滚珠丝杠传动组件

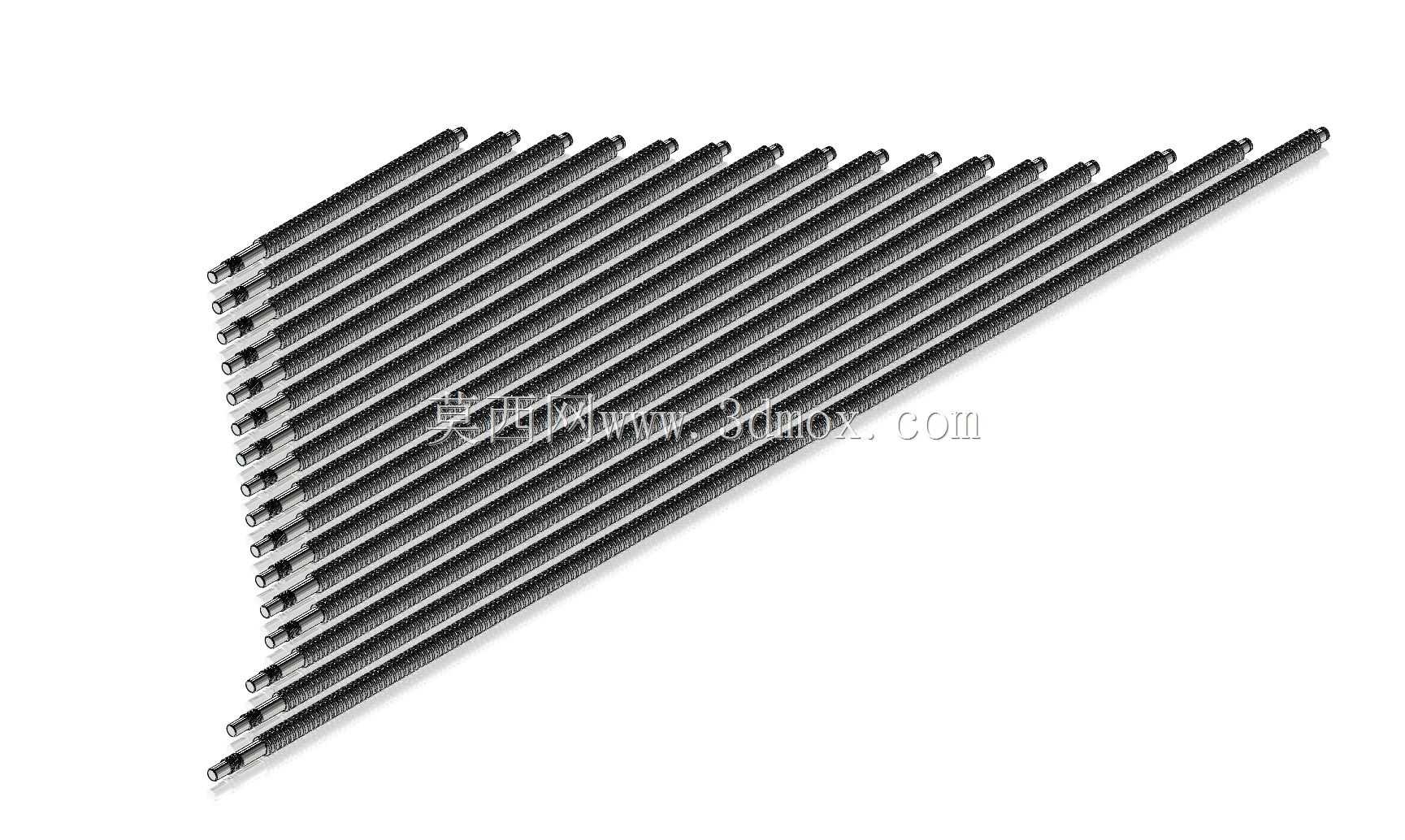

　　在非标自动化生产线、数控改造设备、小型精密机床的直线进给单元设计中，滚珠丝杠是将旋转运动转化为直线运动的核心执行部件，其选型匹配度直接决定整套传动机构的定位精度、运行平稳性与负载承载能力。本次建模覆盖的RM1605规格C7级滚珠丝杠，公称直径16mm，导程5mm，长度覆盖从200mm到1100mm的常用区间，能够适配不同行程需求的直线传动场景，无需设计人员针对不同行程重复开展丝杠主体建模工作，可直接调用对应长度的模型完成装配校验。从实际应用场景来看，200mm至400mm长度段的丝杠，多用于小型点胶设备、桌面级检测工装、激光打标机的短行程进给轴，这类场景对安装空间要求严苛，丝杠的轴端加工尺寸直接决定与支撑座、联轴器的匹配度，建模过程中严格遵循通用1605丝杠的轴端标准，预留了适配FK/FF12支撑座的安装轴径，以及与6mm、8mm轴径伺服电机、步进电机联轴器配合的轴端尺寸，装配时无需额外调整配合公差即可完成干涉检查。

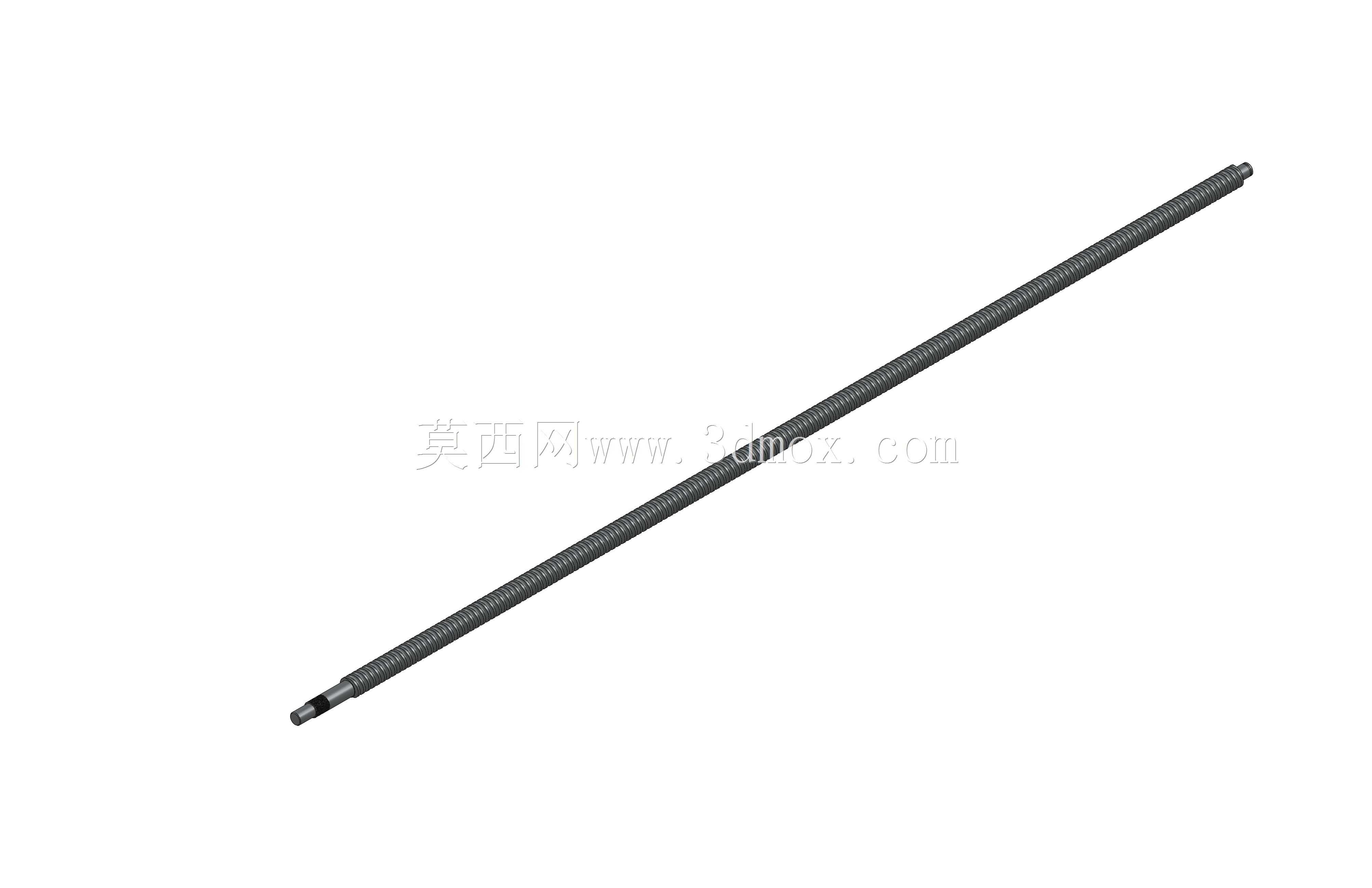

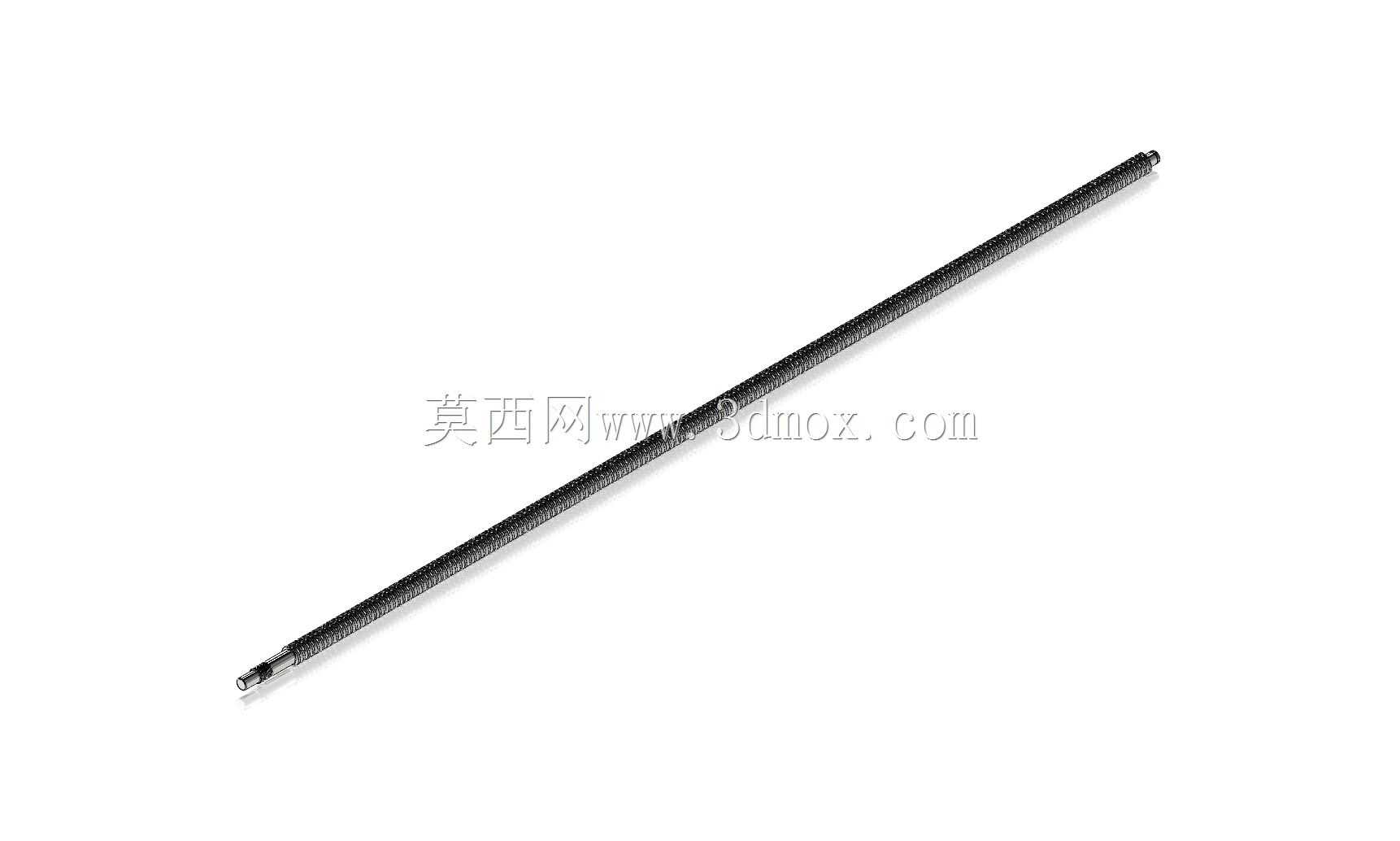

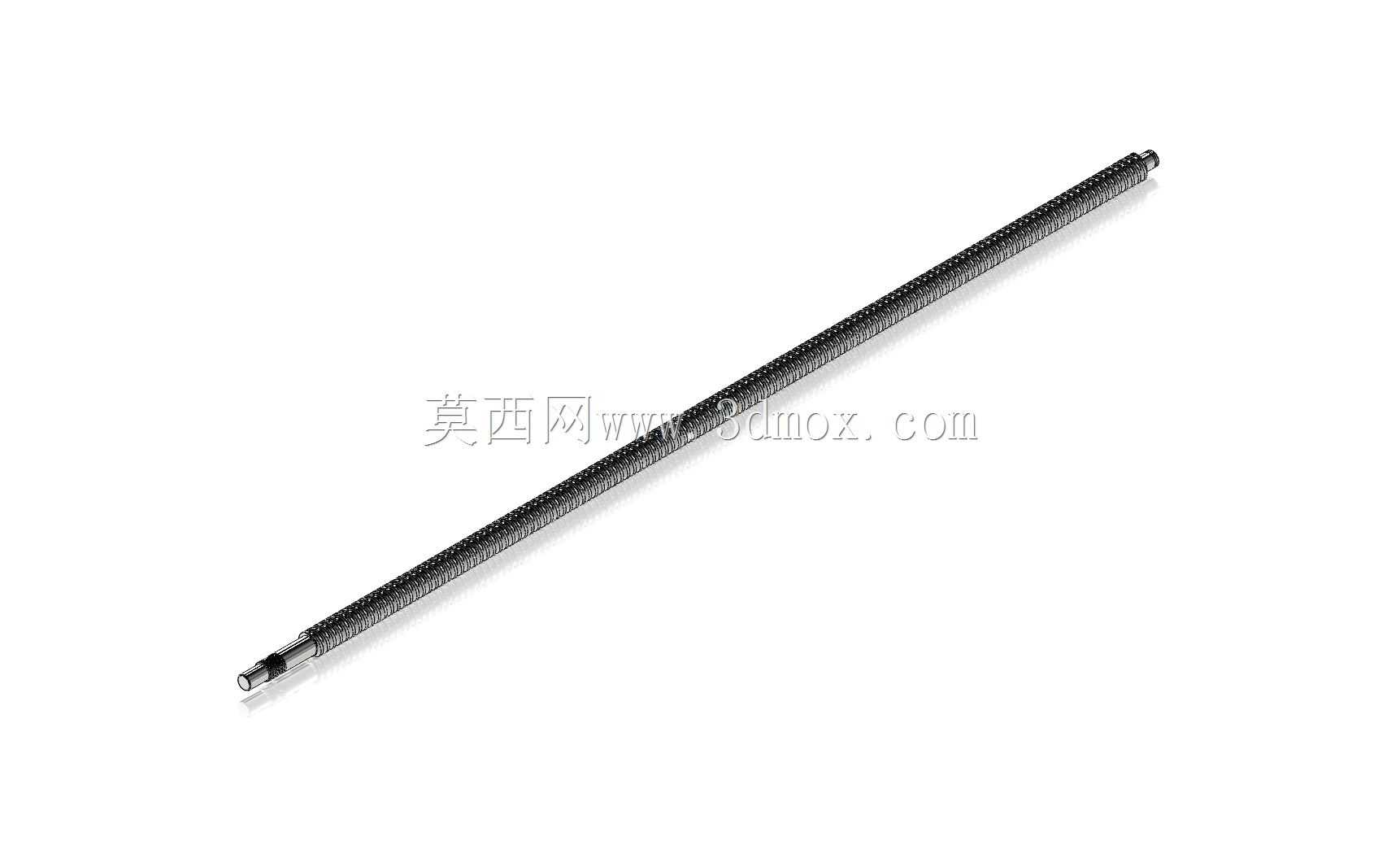

　　500mm至800mm长度段的丝杠，常见于小型数控雕刻机、皮带线移栽机构、电子元件插件设备的X/Y轴传动，这类行程下丝杠的自重挠度是设计中需要重点考量的参数，模型中还原了丝杠滚道的真实牙型轮廓，可直接用于有限元分析时的网格划分，校核不同转速下的丝杠临界转速与共振区间，避免实际装配后出现高速运行抖动的问题。900mm至1100mm长度段的丝杠，多用于中型移栽机械手、长行程物料推送机构、小型龙门设备的传动轴，这类长行程应用中，丝杠的安装方式多采用一端固定一端支撑的结构，模型中轴端的卡簧槽、锁紧螺母配合位均按照行业通用尺寸绘制，可直接匹配标准锁紧螺母、支撑轴承的安装位，无需二次修改轴端特征。

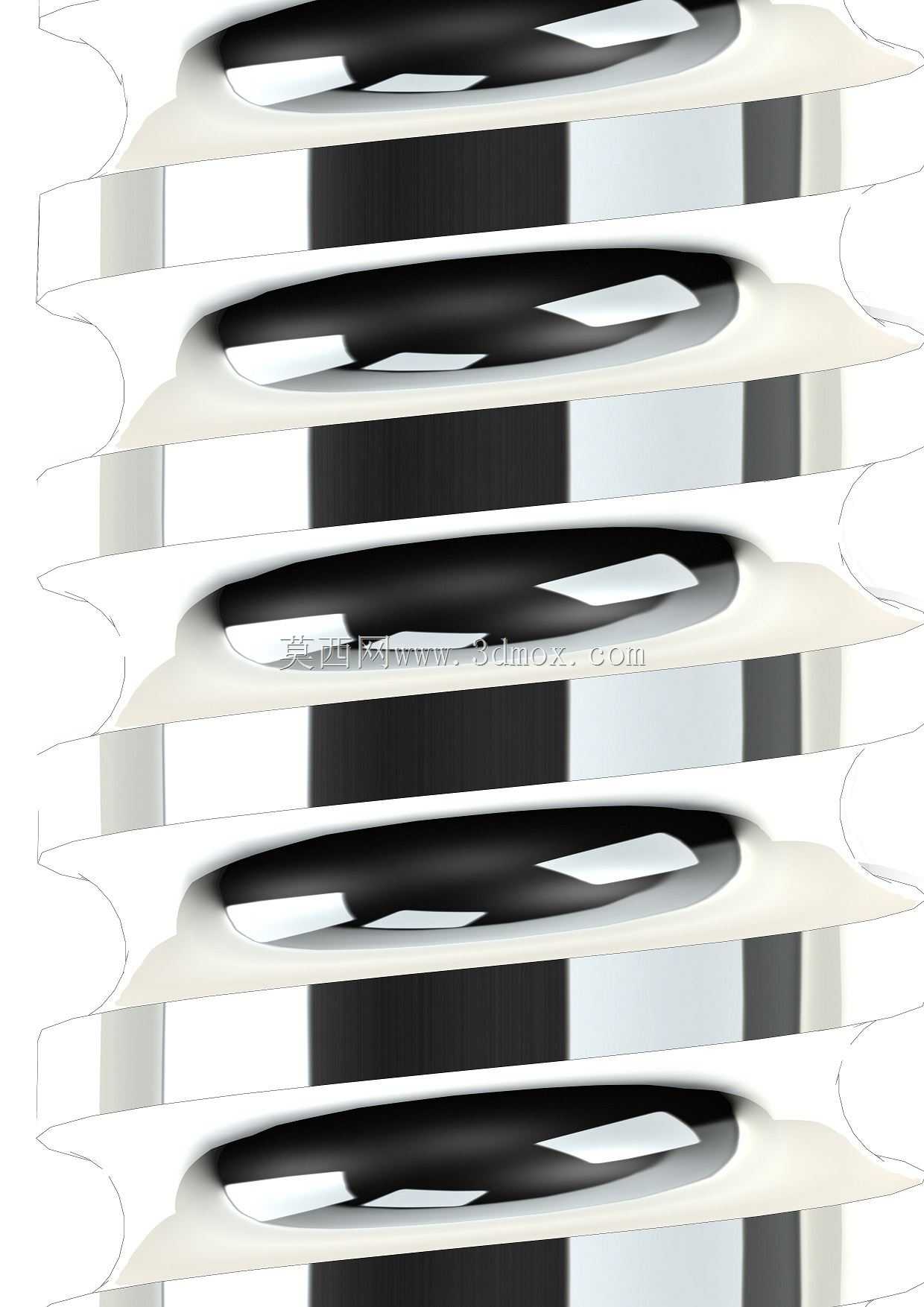

　　从设计思路来看，整套模型没有采用简化杆状结构代替丝杠本体，而是完整还原了C7级轧制滚珠丝杠的滚道螺旋特征，滚道的曲率半径、接触角均按照1605丝杠的通用设计参数绘制，配合对应的滚珠螺母模型时，可直观呈现钢球在滚道内的排布状态，方便设计人员校核螺母法兰安装孔的位置与周边结构的干涉情况。不同长度的丝杠模型保持了轴端特征的统一性，无论选用哪个长度规格，支撑座、螺母座、联轴器的配合尺寸均保持一致，设计人员在调整设备行程时，仅需替换对应长度的丝杠模型，其余关联安装部件无需重新选型匹配，大幅缩短方案迭代的时间。在安装边界方面，丝杠的公称直径16mm，配套螺母的法兰安装尺寸遵循通用1605滚珠螺母的标准规格，螺母法兰为圆形带安装孔结构，安装孔中心距、螺纹孔深度均与市面常见同规格丝杠螺母参数一致，螺母座的设计可直接参照模型外轮廓开展，无需额外测绘实物。丝杠轴端的固定侧轴径为12mm，适配7001AC角接触轴承的安装尺寸，支撑侧轴径为10mm，适配6000深沟球轴承，轴端的卡簧槽宽度、深度均符合国标轴用弹性挡圈的安装要求，锁紧螺纹规格为M12×1，可直接搭配标准圆螺母完成轴承预紧。

　　在实际选型过程中，设计人员可根据设备的负载、运行速度、定位精度要求，直接调用对应长度的模型完成整机装配，检查丝杠在全行程运行过程中与设备机架、拖链、周边管线的干涉情况，尤其是长行程应用中，可通过模型模拟丝杠在最大伸出量时的空间占位，避免出现丝杠尾部与设备后部结构碰撞的问题。对于需要做运动仿真的场景，模型的螺旋滚道特征可支持添加真实的螺旋配合关系，模拟丝杠旋转带动螺母直线运动的真实传动过程，验证电机转速与螺母进给速度的匹配关系，核算传动过程中的加减速行程是否满足设备的节拍要求。不同于简化的示意模型，这套多长度规格的丝杠模型完整保留了所有安装相关的细节特征，从轴端的倒角、退刀槽，到螺母的密封槽、法兰安装孔，均按照实物1:1比例绘制，可直接用于工程出图时的参考，减少设计人员的重复建模工作量，尤其适用于模块化设备设计中，快速匹配不同行程的传动方案，提升整体设计效率。
