步进电机驱动控制电路板结构设计

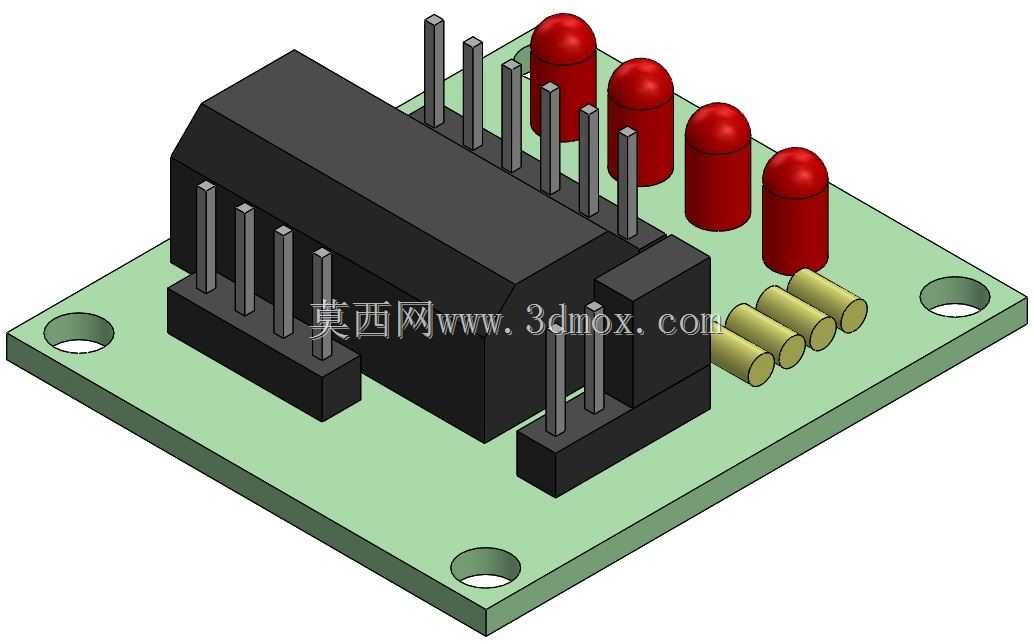

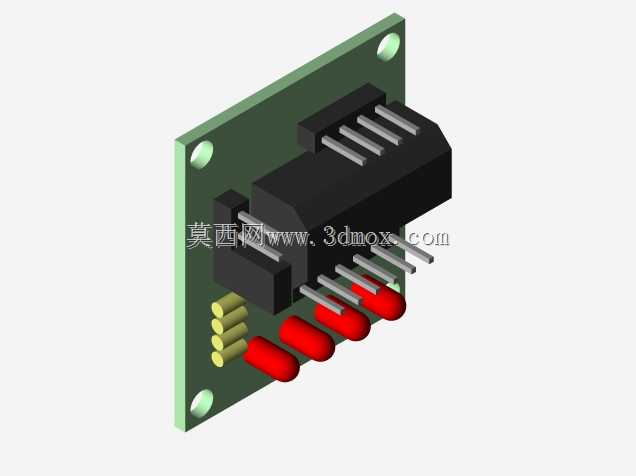

　　在小型自动化设备的电控系统搭建环节，步进驱动板是连接主控单元与步进电机的核心中间部件，常见于桌面级3D打印机、小型数控雕刻机、点胶机、自动化送料机构这类对步进电机转角精度有稳定要求的设备场景中，负责将主控发出的脉冲方向信号转化为电机绕组可识别的驱动电流，实现电机的正反转、转速调节、细分步距控制等核心动作。这款驱动板采用FR-4环氧玻纤基板作为承载基底，基板四角预留了标准圆形安装孔，安装孔位间距适配市面多数小型电控箱内的标准安装位，安装时可通过M3铜柱或尼龙螺柱完成固定，安装孔边缘做了露铜接地处理，固定后可实现基板与安装框架的等电位连接，降低外部电磁干扰对驱动信号的影响。板载元件布局遵循强弱电分离的布线原则，

　　大电流输出回路与弱电信号回路分区域排布：板侧的黑色立式接插件为信号输入与电源输入端口，插针间距为标准2.54mm，可直接与杜邦线、排线座匹配连接，无需额外转接；靠近输出端的红色圆柱形元件为电解电容，承担电源输入侧的滤波作用，可抵消电机启停瞬间的反向电动势冲击，避免电压波动干扰前端主控的正常运行；旁侧的黄色圆柱形元件为陶瓷电容，负责高频信号的去耦处理，滤除线路上的高频杂波，保证细分驱动时的电流输出稳定性。板上的黑色塑封元件为驱动核心模块，模块引脚采用直插式焊接固定，引脚与基板焊盘之间做了加宽走线处理，大电流走线上做了露铜加锡设计，可承载持续2A以上的绕组输出电流，避免长时间运行时走线过热导致的基板碳化问题。

　　基板边缘预留了半金属化安装缺口，可适配侧装式固定场景，无需额外打孔即可完成在狭窄电控仓内的安装固定。在实际选型适配时，这款驱动板可匹配42、57系列两相四线步进电机，支持1-16细分的步距调节，可根据设备的运行精度需求调整细分参数，在低速运行场景下可有效降低电机的低频振动，提升运行平稳性；在高速送料场景下可适当降低细分值，提升电机的高速扭矩输出能力。建模过程中对所有元件的实际安装高度做了1:1还原，接插件的最高突出高度、电容的顶端高度、驱动模块的本体高度都做了精准测绘，在做电控仓的结构干涉检查时，可直接导入装配体验证安装空间，避免出现元件与仓盖、其他线路板的干涉问题。板上的焊盘尺寸、引脚间距都按照实际元件的封装参数绘制，

　　可直接导出PCB布线参考图，缩短硬件开发的打样验证周期。在设备维护场景中，这款驱动板的直插式元件设计也方便后期故障排查，电容、接插件等易损元件可直接更换，无需专用的贴片返修设备，降低小型设备的后期维护成本。布线时特意将电机输出接口布置在板的边缘位置，电机线可直接从板侧引出，无需在板上绕线，减少大电流线路对信号线路的干扰，同时也方便现场接线操作，降低接线错误的概率。基板的厚度采用标准1.6mm板厚，适配常规的SMT贴片加工工艺，批量生产时可直接走标准PCB加工流程，无需特殊工艺调整。
