带定位孔圆弧立式安装固定板结构设计

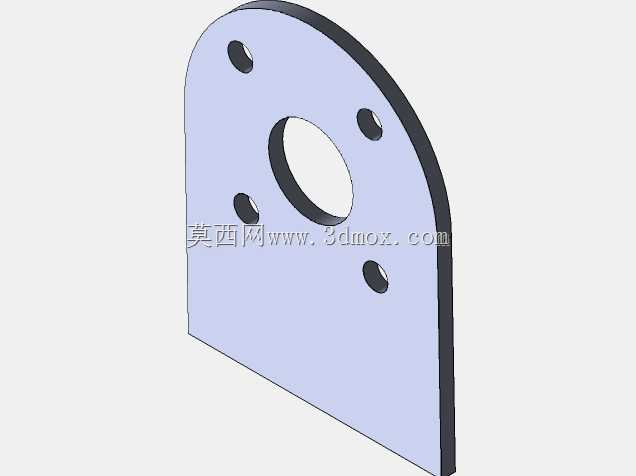

这款立式安装固定板是小型动力传输、轻载传动场景中常用的连接定位构件，主要适配小型轴类部件、回转类元件的侧装固定需求，常见于桌面级自动化输送单元、小型实验台传动模组、轻工设备的动力端安装工位，用来为配套的回转部件提供稳定的安装基准，抵消传动过程中产生的径向载荷与小幅振动，保障配套部件运行时的同轴度与位置精度。从功能特性来看，板件主体采用立式L型承载结构，竖直安装面做了圆弧切边处理，既可以缩减板件整体的占用空间，也能避开周边相邻部件的运动干涉范围，适配安装空间局促的紧凑设备布局。板面中心开设大尺寸通孔，用于穿过配套回转部件的主轴或者定位衬套，孔位边缘预留了足够的贴合面，能够和配套部件的安装法兰面完全贴合，保证连接的紧密性；围绕中心孔均匀分布四个小型安装孔，孔位经过精准的位置度校核，既可以用来穿装固定螺栓完成板件与配套部件的锁紧，也能作为定位销孔使用，安装时可以先穿入定位销完成位置校准，再锁紧固定螺栓，大幅降低现场安装的调试难度。设计过程中优先考虑了安装边界的适配性，板件的水平折弯边为平直贴合面，能够和设备的安装基面完全贴合，折弯处做了圆角过渡处理，避免应力集中导致板件长期受力后出现开裂变形，整体板厚选取兼顾了结构强度与轻量化需求，既能够承受配套部件运行时的常规载荷，也不会过度增加设备的整体重量。竖直安装面的圆弧轮廓经过曲率优化，在保证四个安装孔周边有足够实体支撑强度的前提下，尽可能缩减了板件的外轮廓尺寸，让该构件可以直接替换原有同规格的老旧安装板，不需要对周边设备结构做额外改造，适配性较强。板件的所有安装孔位都做了倒角处理，既可以去除加工毛刺，也能在穿装螺栓时起到导向作用，提升安装效率，板面整体平整度控制在合理公差范围内，保证安装后不会出现部件偏斜、同轴度超差的问题，能够长期维持配套部件的稳定运行状态。
