1500磅载荷拖车板簧轴总成结构设计

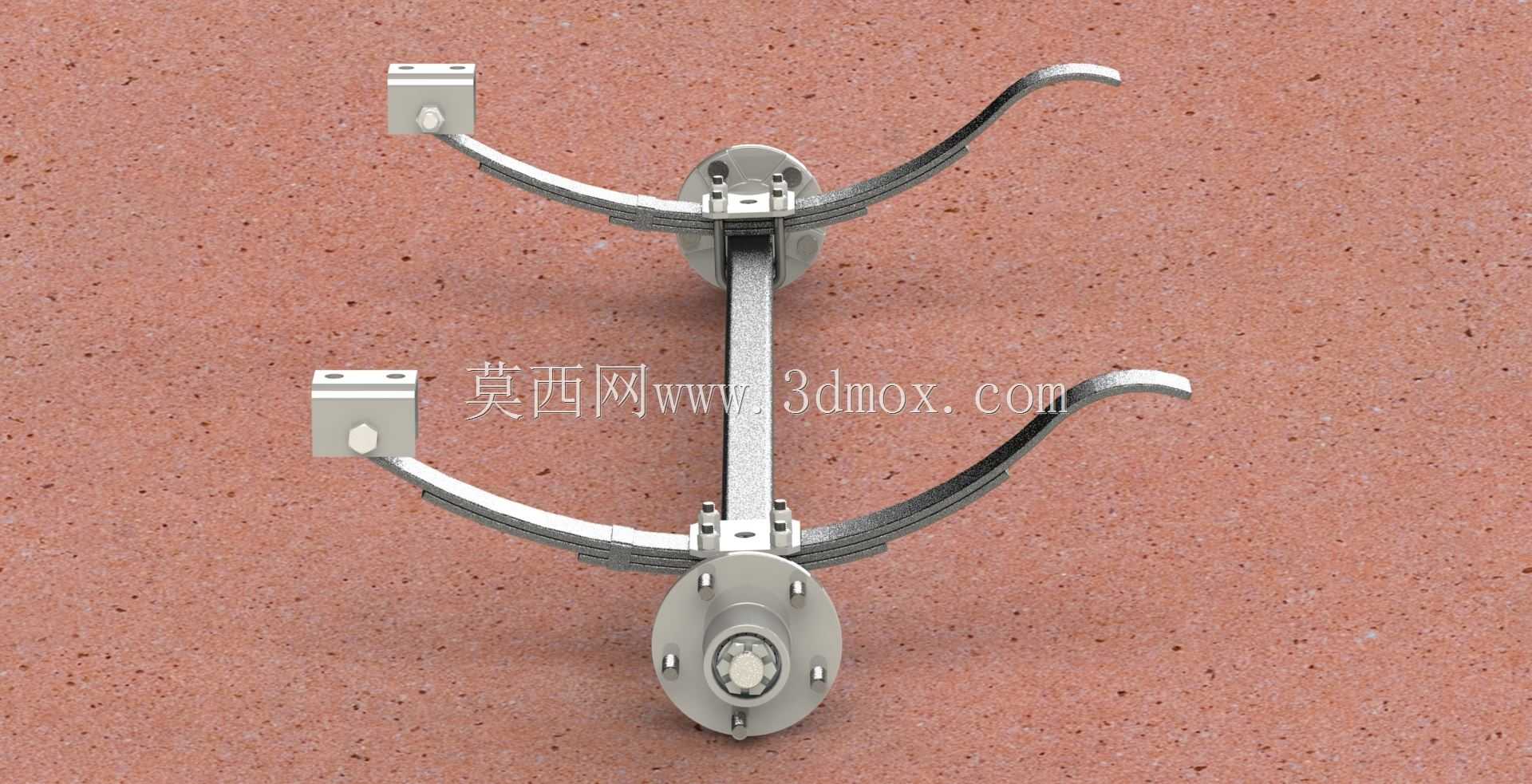

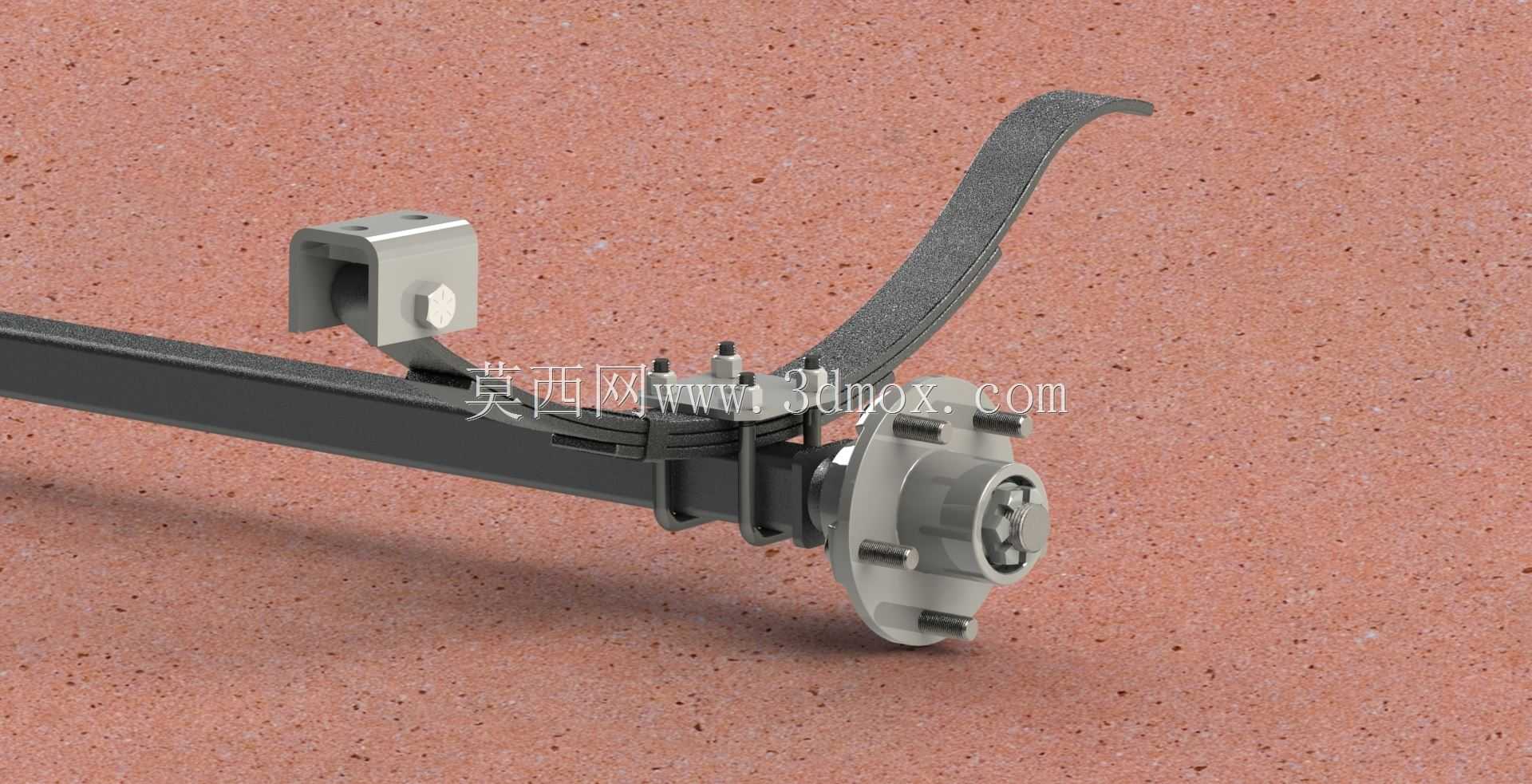

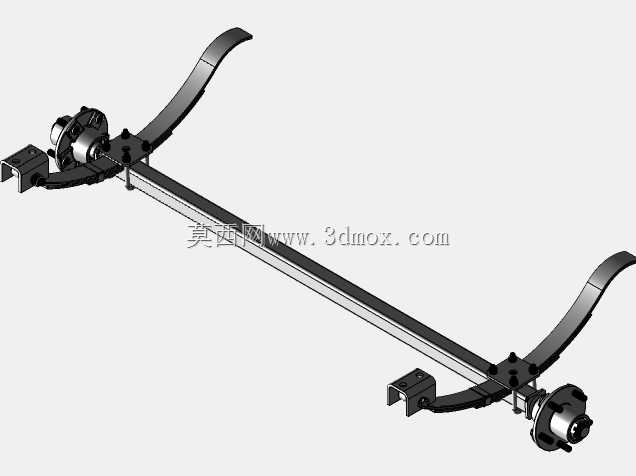

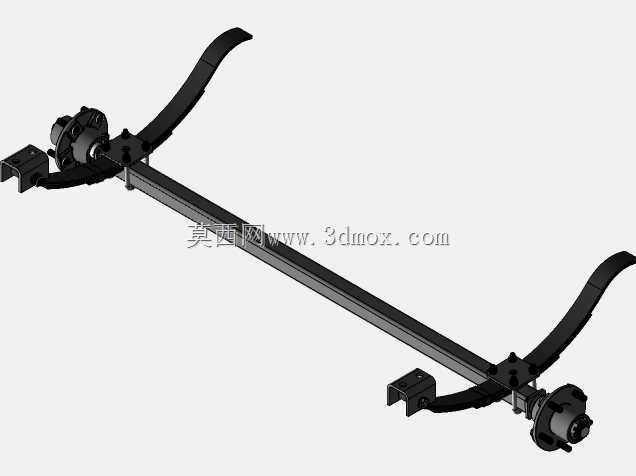

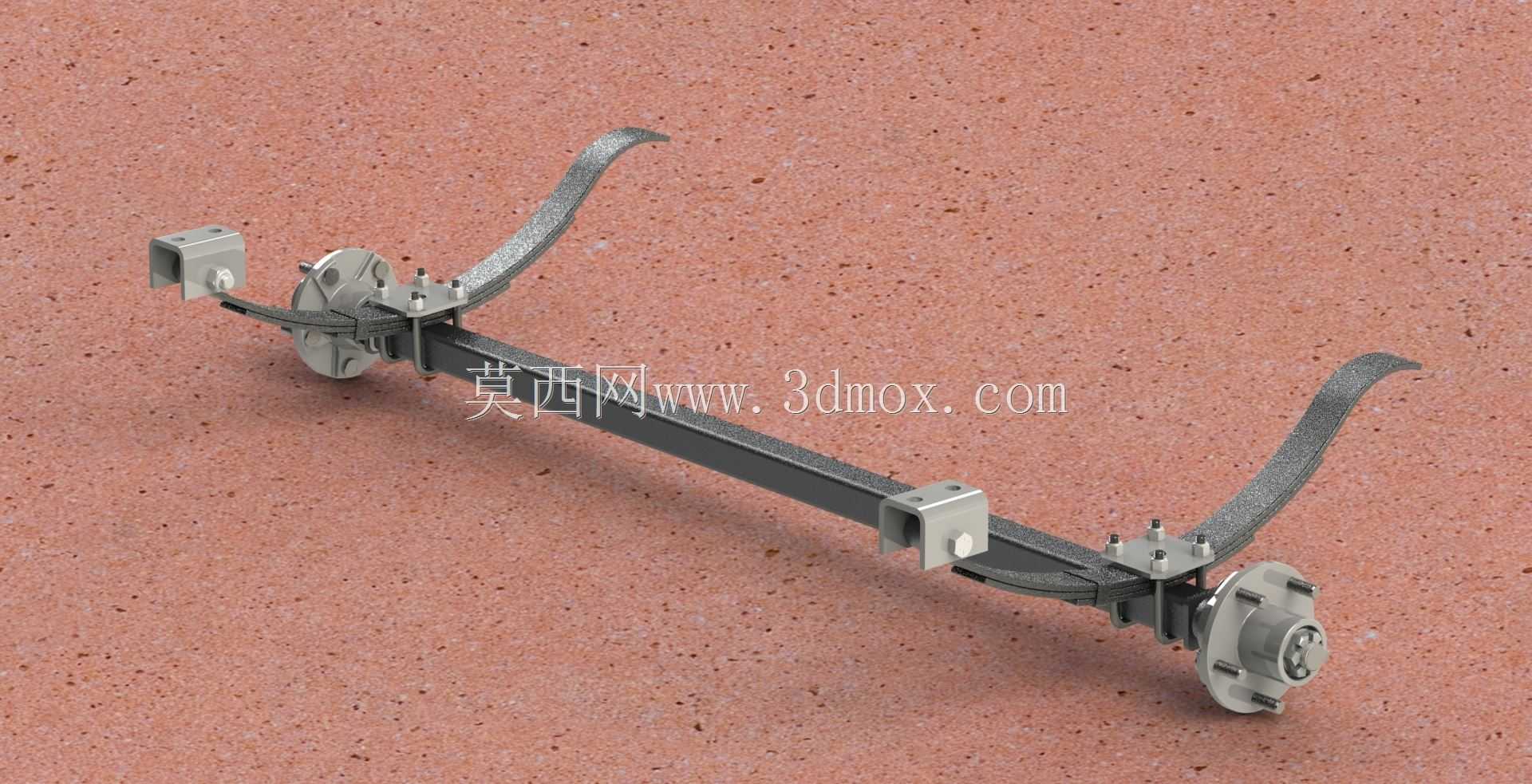

该结构为轻型拖挂类设备配套的承载行走轴总成，主要面向小型货运拖斗、露营拖挂、场地转运平板车等1500磅级载重场景设计，是拖挂设备实现承载、缓冲、行走功能的核心集成部件，直接决定拖挂行驶过程中的平顺性与承载可靠性。整套总成以实心横梁作为核心承载基体，两端集成轮毂安装座与板簧固定结构，无需额外设计复杂的悬架安装支架即可直接装配到拖车车架下方，大幅降低小型拖挂产品的底盘设计与装配难度。设计阶段充分考虑轻型拖挂的使用工况，采用板簧作为弹性缓冲元件，利用钢板弹簧的形变特性吸收非铺装路面行驶产生的颠簸冲击，既能够避免刚性连接导致的轴体变形、车架焊缝开裂问题，也能减少运输过程中货物因颠簸出现的磕碰损坏。整套轴体的轮毂面到轮毂面长度为52.5英寸，适配主流轻型拖挂的轮距设计，两侧轮毂采用标准5对4.5英寸螺栓孔型，可直接匹配市面常见的小型拖车轮毂与轮胎规格，无需定制专属连接件，降低后期维护替换的配件成本。板簧通过U型螺栓与横梁刚性固定，两端的卷耳结构预留与车架吊耳连接的安装位，装配时仅需将板簧端部与车架上的固定吊耳销轴连接，再将轮毂与制动组件装配到两端轴头即可完成底盘行走部分的安装，安装边界清晰，不需要复杂的定位工装即可保证装配精度。轴体两端的安装座采用方形焊接结构，可根据不同车架的纵梁间距调整固定位置，适配不同宽度的拖挂车架构型，兼顾不同使用场景下的改装需求。整套结构没有冗余的复杂部件，所有受力点均经过载荷校核，在1500磅额定载重下可保证长期使用的结构强度，同时板簧的刚度经过匹配调校，空载状态下不会出现过硬的颠簸感，满载状态下也不会出现悬架过度压缩导致的托底问题，能够很好地适配轻型拖挂设备多场景、变载荷的使用需求。
