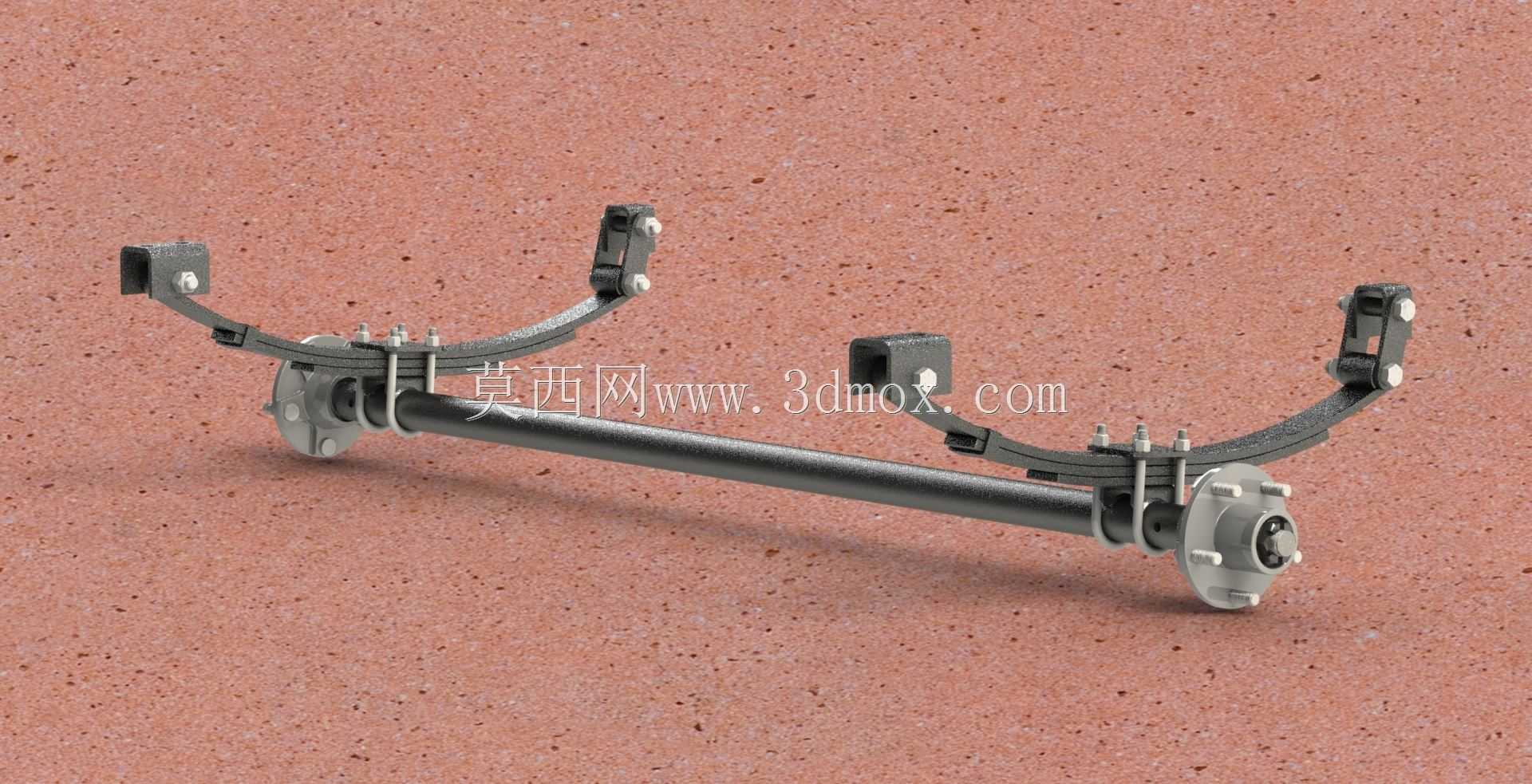

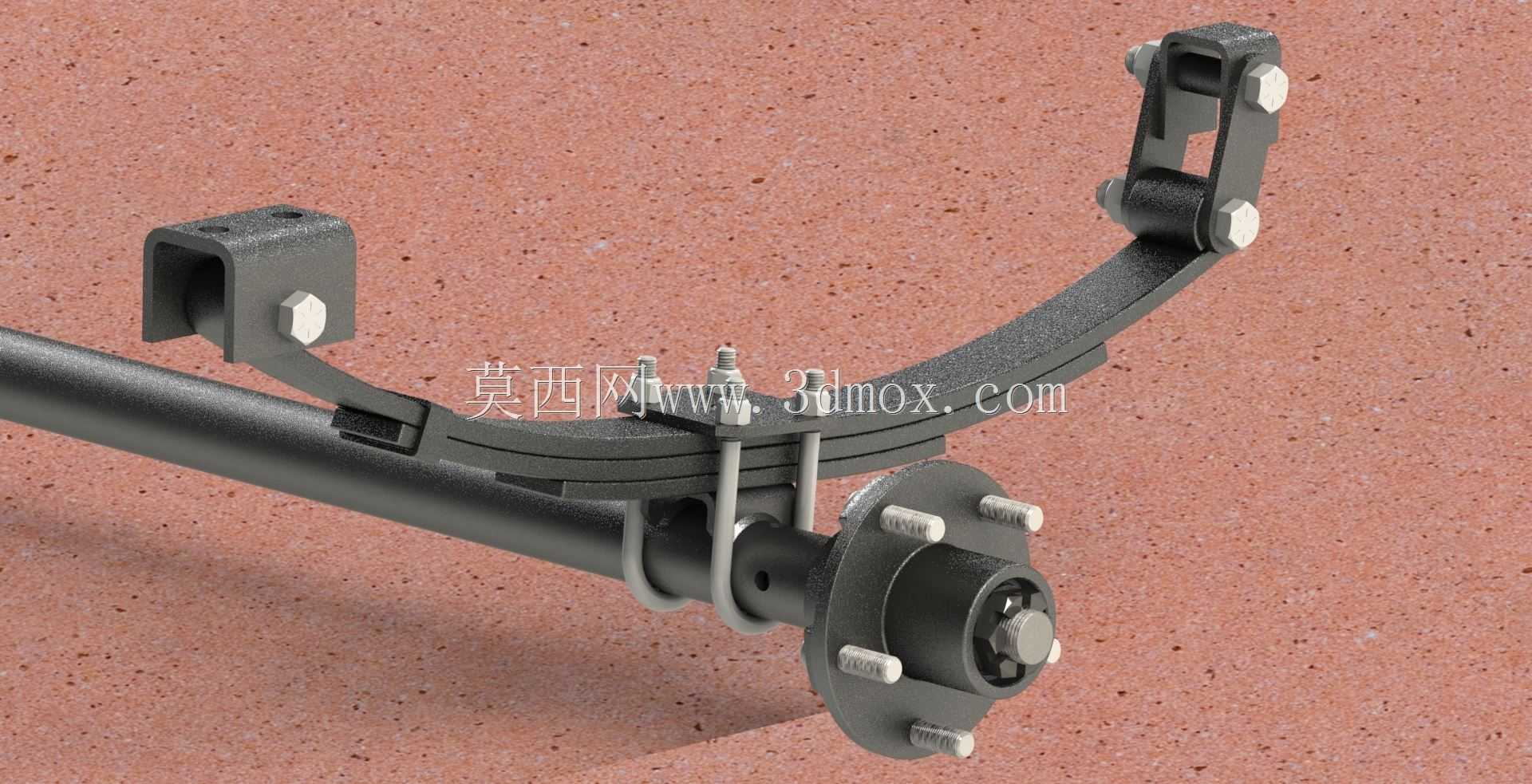

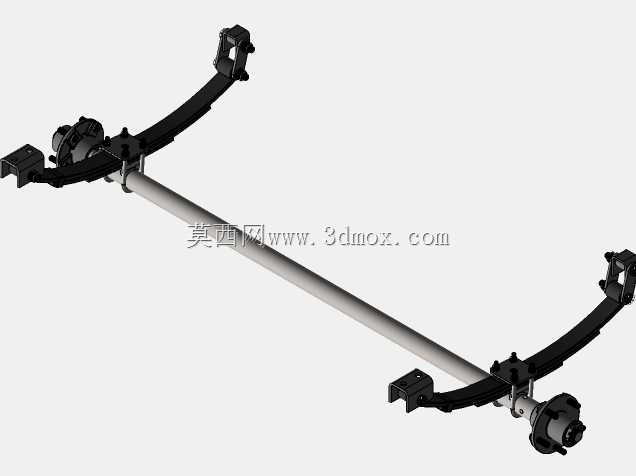

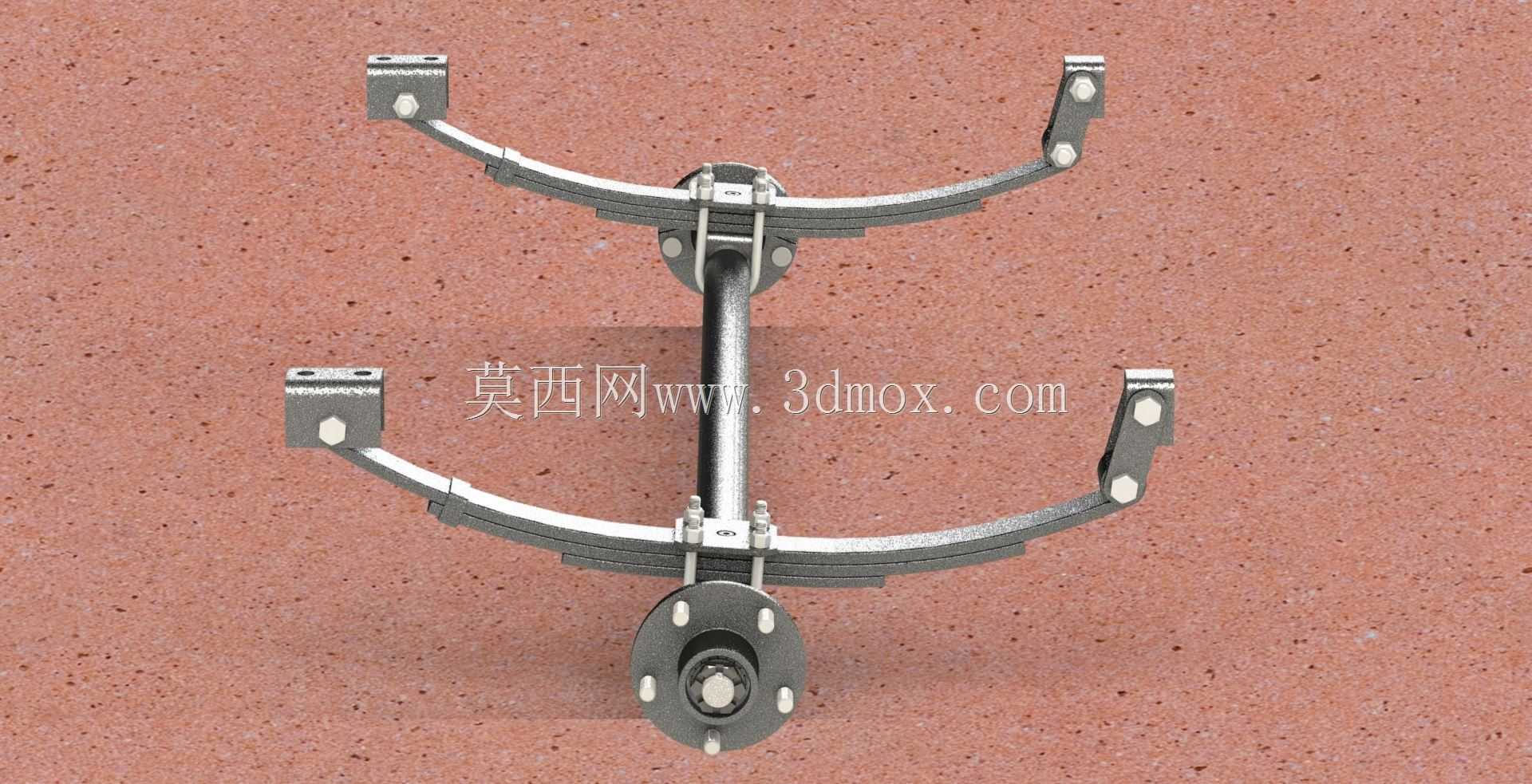

1875磅载重拖车板簧轴套件结构设计

这套板簧轴套件是面向轻型拖挂运输场景开发的行走承载核心部件，主要适配额定载重1875磅的中小型拖挂车，常见于民用小型货运拖挂、露营拖挂房车、轻型设备转运拖板等场景，承担整车载荷传递、路面冲击缓冲、行走导向的核心功能，是拖挂类设备保障行驶稳定性与承载可靠性的关键结构。从功能设计来看，整套结构采用左右对称的渐变刚度板簧作为弹性承载元件，配合一体式贯通车轴实现载荷的均匀分配，板簧两端通过吊耳结构与车架安装座连接，既可以在车辆行驶过程中吸收路面颠簸带来的竖向冲击，也能在转向、变道时提供足够的侧向支撑力，避免车轴出现横向位移。轮毂端采用标准螺栓连接结构，适配常规拖车轮毂安装规格，轮端集成了轴承安装位与制动接口预留，可根据使用需求选配鼓刹或碟刹组件，适配不同的制动安全要求。设计过程中充分考虑了安装适配性与维护便捷性，板簧与车轴之间通过U型螺栓紧固连接，安装时无需复杂的焊接工序，仅需通过标准紧固件即可完成整套轴组与车架的装配，后期维护更换板簧或车轴部件时也可单独拆解，无需整体更换总成。尺寸参数上，轮毂面到轮毂面的安装长度为57.5英寸，适配轮距符合该载重级别拖挂车的通用安装标准，螺栓连接规格为5对4.5英寸的孔距布局，兼容市面上绝大多数同规格拖车轮毂与轮胎组件，额定承载1875磅的载荷设定完全匹配轻型拖挂的日常使用载重上限，在满载状态下板簧的变形量处于弹性设计区间内，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小出现满载托底、板簧塑性变形的问题。整套结构的外形布局充分考虑了离地间隙要求，板簧的弧高设计在空载与满载状态下都能保证足够的通过性，避免非铺装路面行驶时出现部件磕碰，同时所有连接部位都做了防松结构设计，适配拖挂车长期在颠簸路面行驶的使用工况，减少紧固件松动带来的安全隐患。
