滚筒式液压倾斜输送作业平台

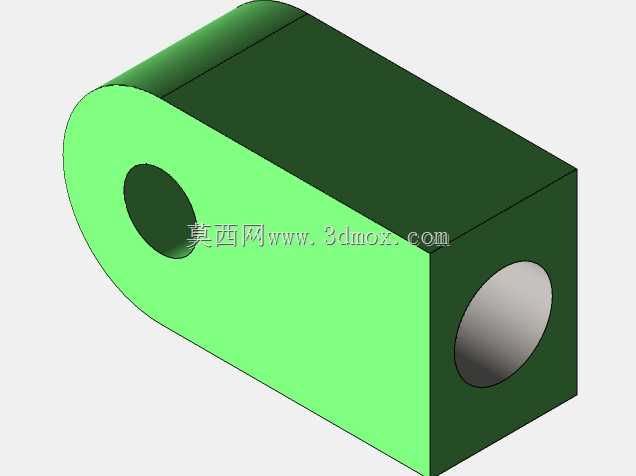

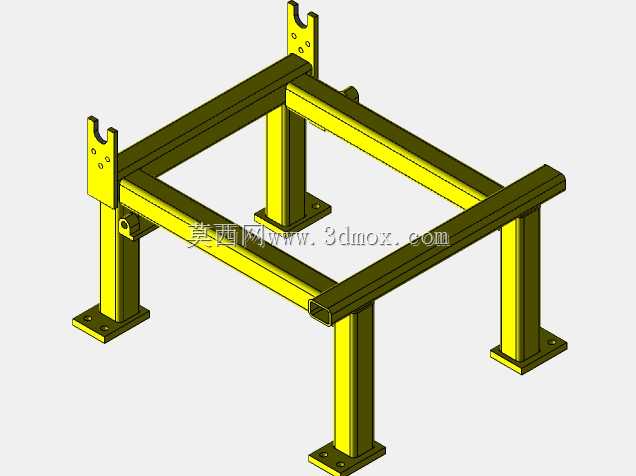

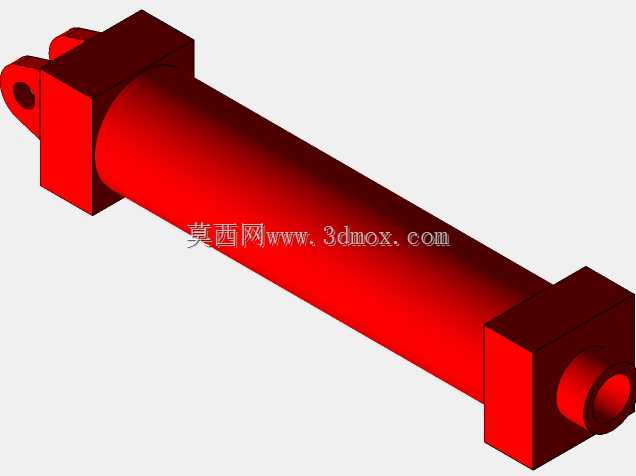

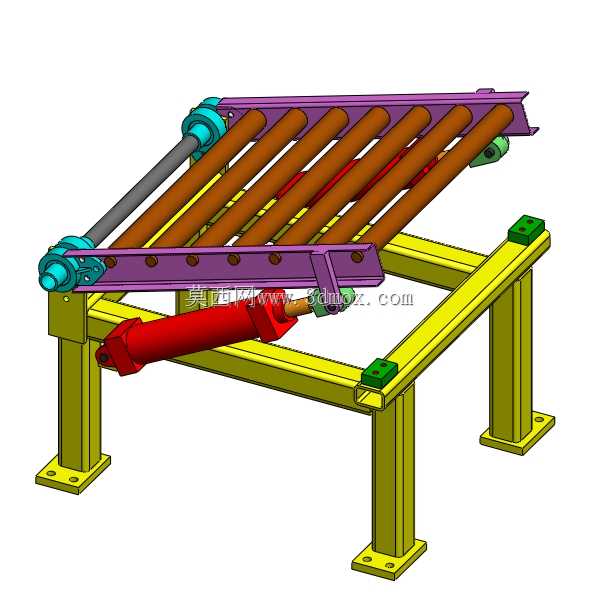

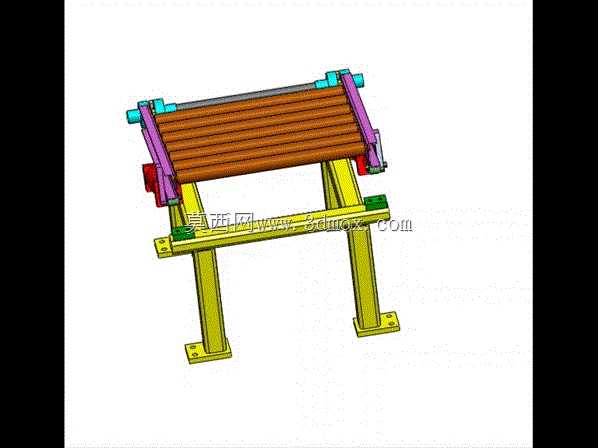

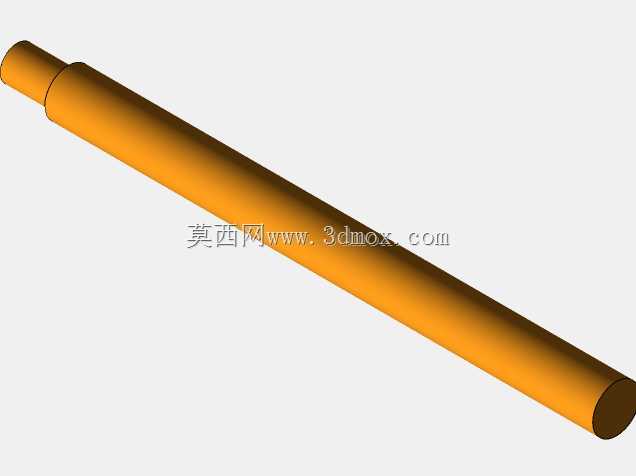

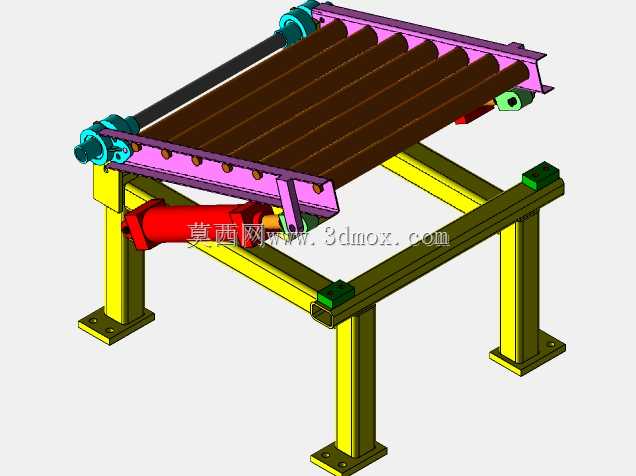

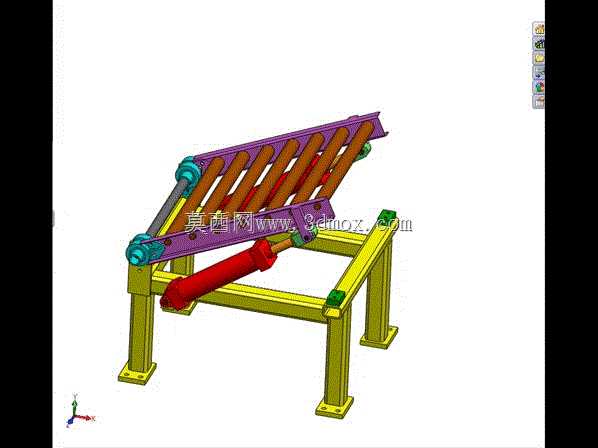

这款滚筒式液压倾斜作业平台，主要面向生产流水线的物料转接、工件姿态调整环节设计，常见于机械加工车间的工序间物料转运、仓储物流的货件分拣上料、装配生产线的工件角度适配场景，能够解决水平输送无法满足的倾斜送料、高度差衔接、工件姿态预调整的实际作业需求，替代传统人工抬运调整工件角度的作业模式，大幅降低一线操作人员的劳动强度，同时规避人工搬运重型工件时的磕碰、坠落安全风险。设备整体采用方管焊接成型的框架式支撑结构，四条支腿底部预留带安装孔的固定脚板，可直接通过膨胀螺栓与车间混凝土地面完成刚性固定，安装时需保证支腿安装面的平面度公差控制在2mm以内，避免框架受额外扭力产生结构变形，整体安装占地长度约1.2米、宽度约0.8米，作业时的最大抬升高度可根据实际输送线的对接高度做适配调整，倾斜角度调节范围覆盖0到35度，可适配绝大多数常规流水线的高度差与角度对接需求。平台上部的承载面采用多根平行排布的无动力滚筒作为承载载体，滚筒间保持等间距排布，既能够保证板状、箱体类工件在承载面上的顺畅滑动，也可避免小尺寸工件从滚筒间隙掉落，滚筒两端采用带座轴承与两侧的支撑横梁连接，转动阻力小，长期运行磨损量低。驱动部分采用单根双作用液压油缸作为动力执行元件，油缸两端分别铰接在底部固定框架与上部滚筒承载架的铰接座上，通过油缸的伸缩动作带动上部承载架绕尾部的铰接转轴完成俯仰倾斜动作，液压驱动的形式具备输出推力大、运行平稳、负载抗冲击性强的优势，即便承载数百公斤的重型工件也可实现平稳的角度调整，不会出现卡顿、骤升骤降的问题。两侧的承载架侧边设置有限位挡边结构，可避免工件在倾斜滑动过程中从平台侧边滑落，整体结构没有冗余的复杂传动部件，日常维护仅需定期检查铰接点的润滑状态、液压油缸的密封件损耗情况即可，维护成本极低，可长期在多粉尘、少量切削液飞溅的车间生产环境下稳定运行，适配多品种小批量的生产作业模式，可根据不同工件的输送需求灵活调整倾斜角度，无需对设备结构做额外改造即可适配多种规格的工件转接作业。
