集成式液压动力控制站成套设备

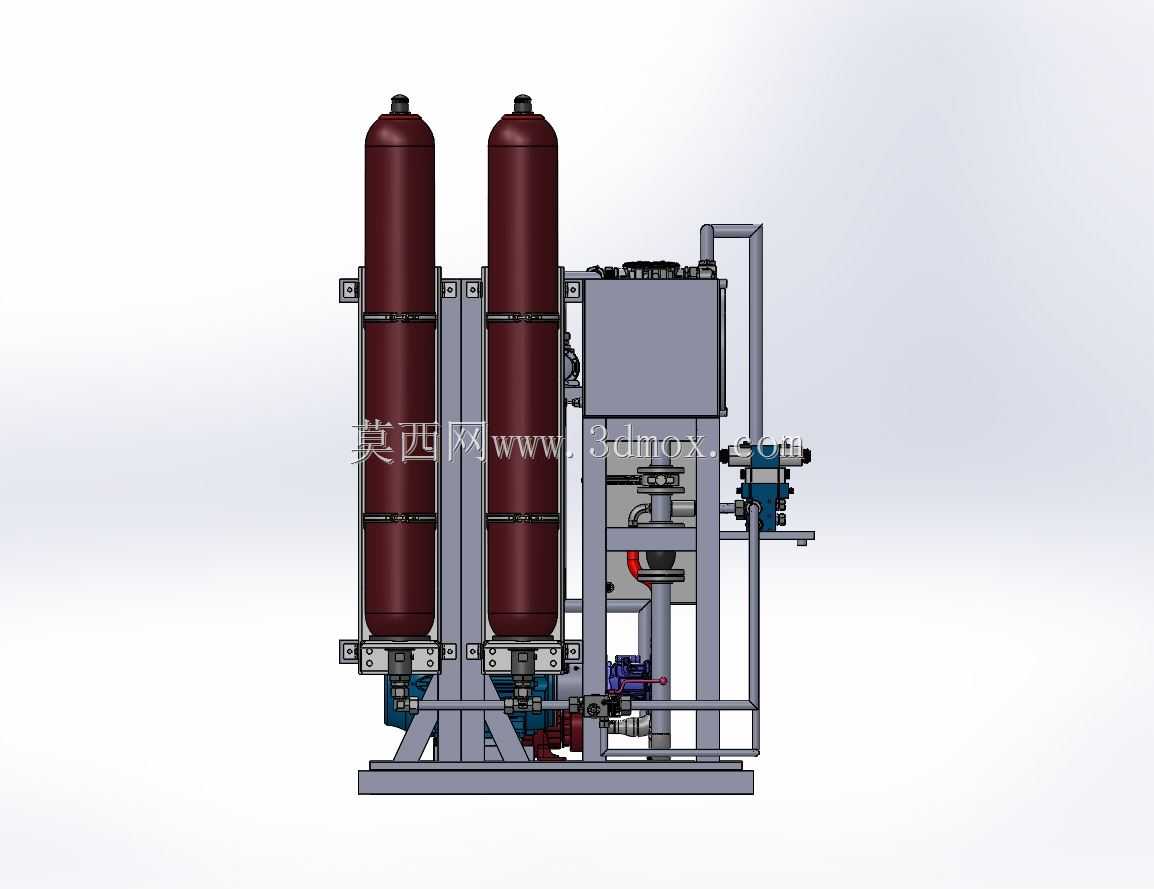

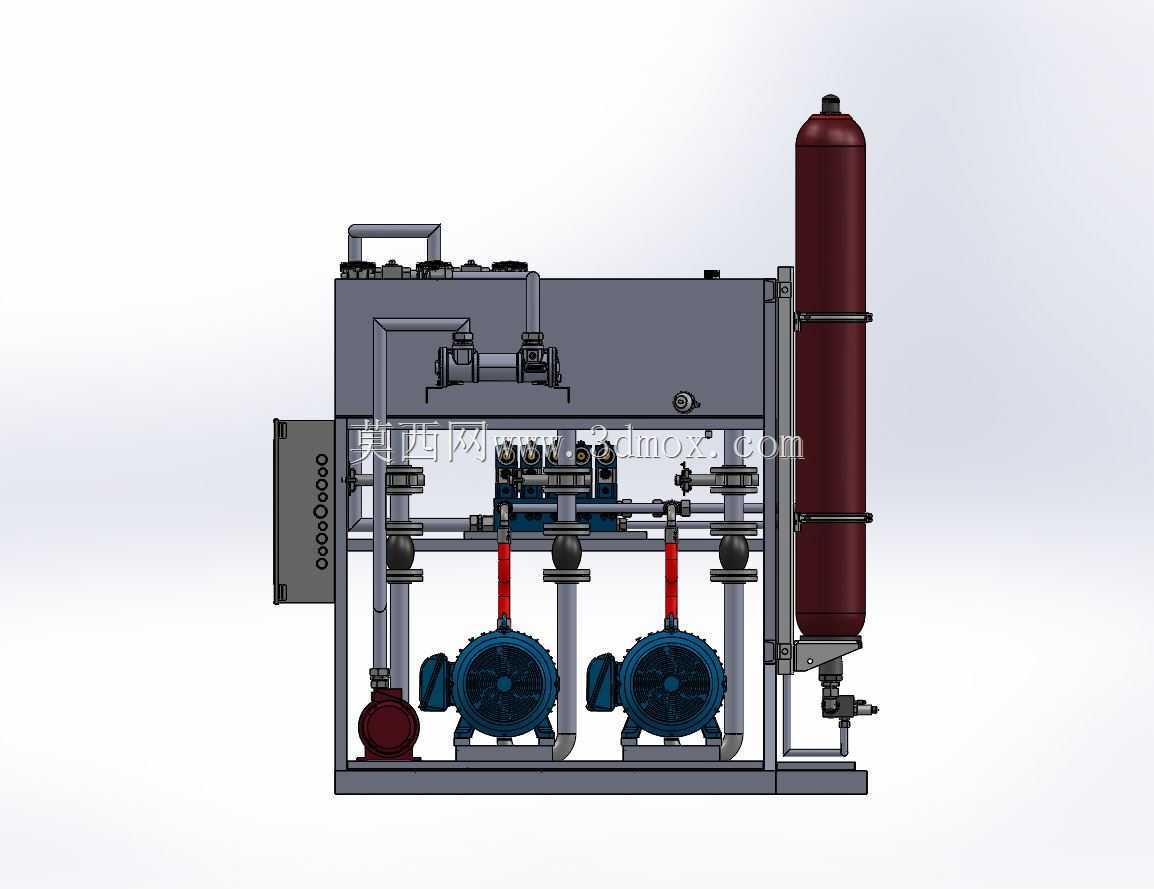

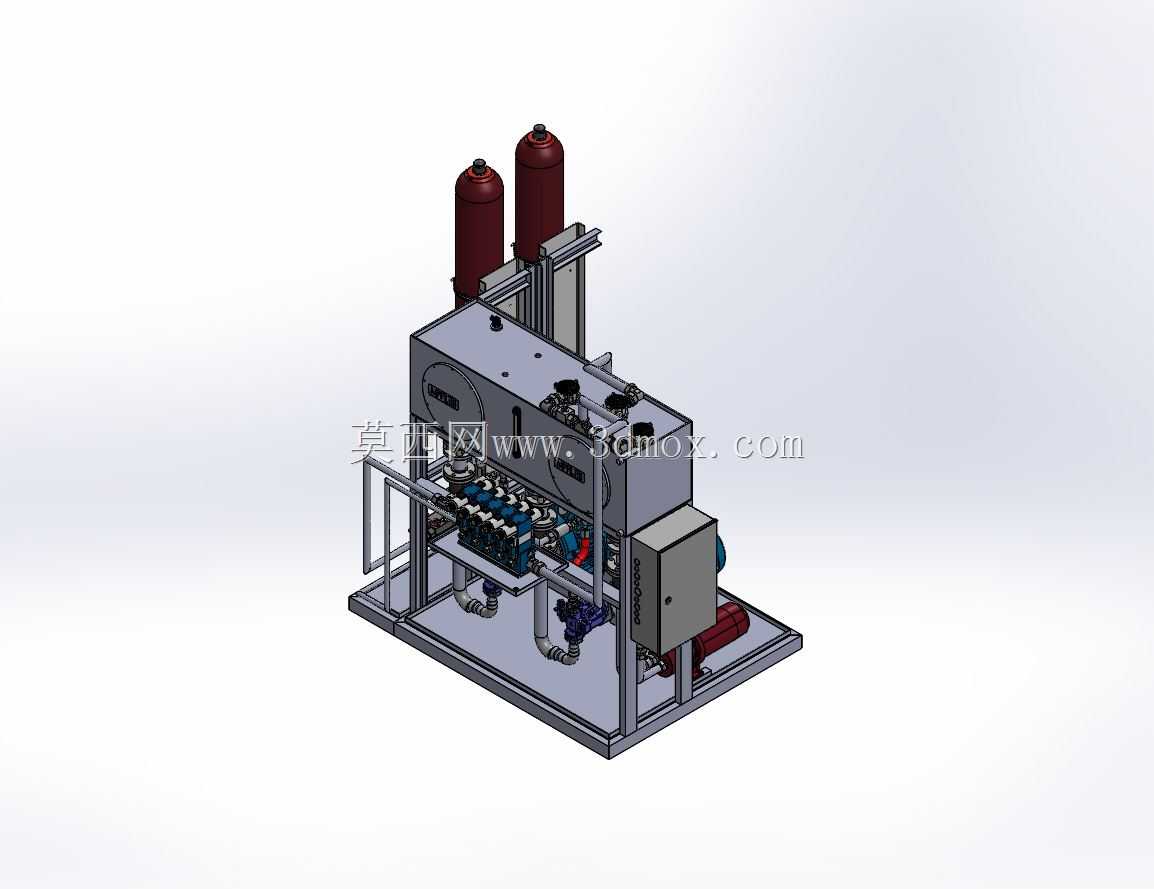

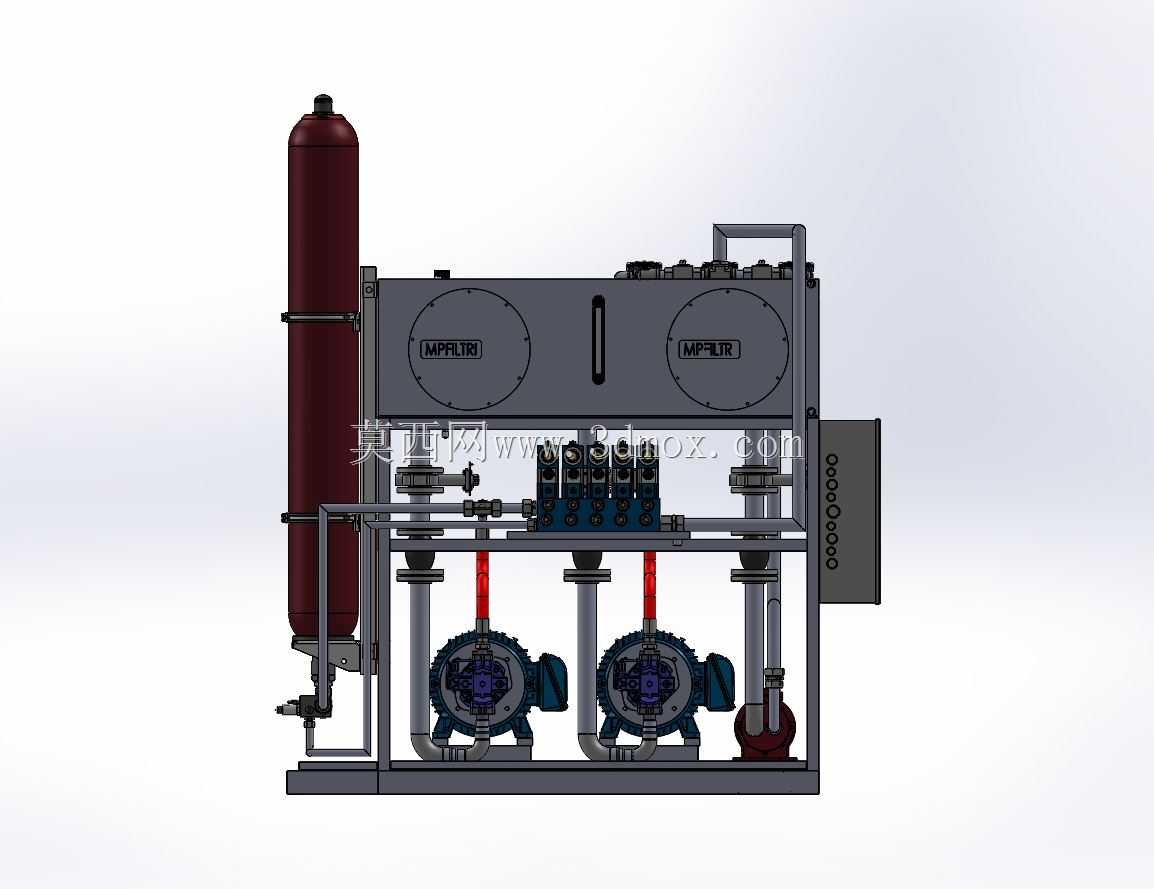

该套集成式液压动力控制站主要面向工业重型装备的液压动力供给场景，可适配大型压机、工程行走机械、冶金生产线执行机构、船舶甲板机械等需要稳定高压液压动力输出的工况，为整套液压系统提供压力建立、流量调节、介质清洁、压力缓冲、过载保护的全链路功能支撑。整套设备采用撬装式集成布局设计，将动力发生单元、压力储能单元、控制调节单元、介质过滤单元、电气控制单元全部整合在统一的钢制焊接底座上，底座预留标准地脚安装孔位，整体安装边界紧凑，无需现场进行复杂的管路拼接作业，仅需对接执行机构油路、主电源以及冷却介质管路即可投入使用，大幅降低现场安装调试的周期与人工成本。设备顶部配置两台囊式蓄能器，主要用于吸收系统工作过程中产生的压力脉动，在瞬时大流量需求时补充压力油输出，同时在主泵临时停机时维持系统短时保压，避免执行机构出现失压下坠的安全风险。阀组区域采用模块化油路块设计，将换向阀、溢流阀、节流阀、单向阀等控制元件集中安装在统一的油路块上，大幅减少外接管路的接头数量，降低液压油渗漏的概率，同时缩短油路响应路径，提升系统控制精度与响应速度。介质过滤单元覆盖吸油、回油、压力油路三个核心节点，可分级过滤液压油中的金属碎屑、密封件磨损颗粒、外界侵入杂质，持续维持液压油清洁度等级，延长泵、阀、密封件的整体使用寿命，降低设备长期运行的维护成本。电气控制箱采用侧挂式安装布局，与液压管路区域做物理分隔，避免管路渗漏的油液侵入电气元件造成短路故障，箱体预留标准接线端口与外部控制信号接口，可直接对接上位机控制系统实现远程参数调整与运行状态监控。整套设备的油路布局经过优化排布，管路走向整齐规整，既方便日常运行时的泄漏点排查，也预留了充足的操作空间用于滤芯更换、阀件检修、密封件更换等日常维护作业，底座采用型钢焊接结构，整体刚性充足，可承受泵组运行时的振动载荷，避免长期运行出现结构变形、管路错位的问题。
