固定翼长航时低空侦察无人机结构设计

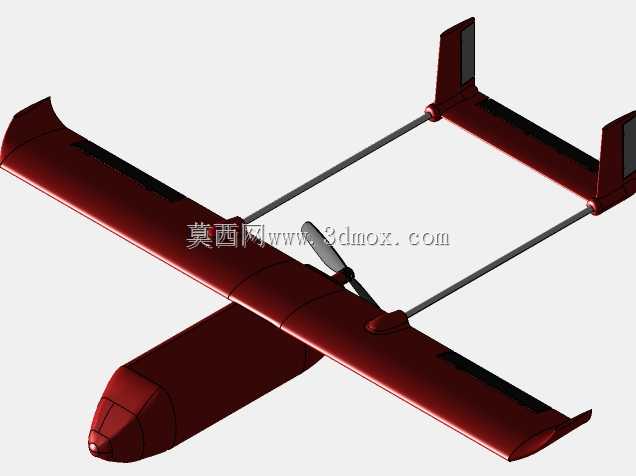

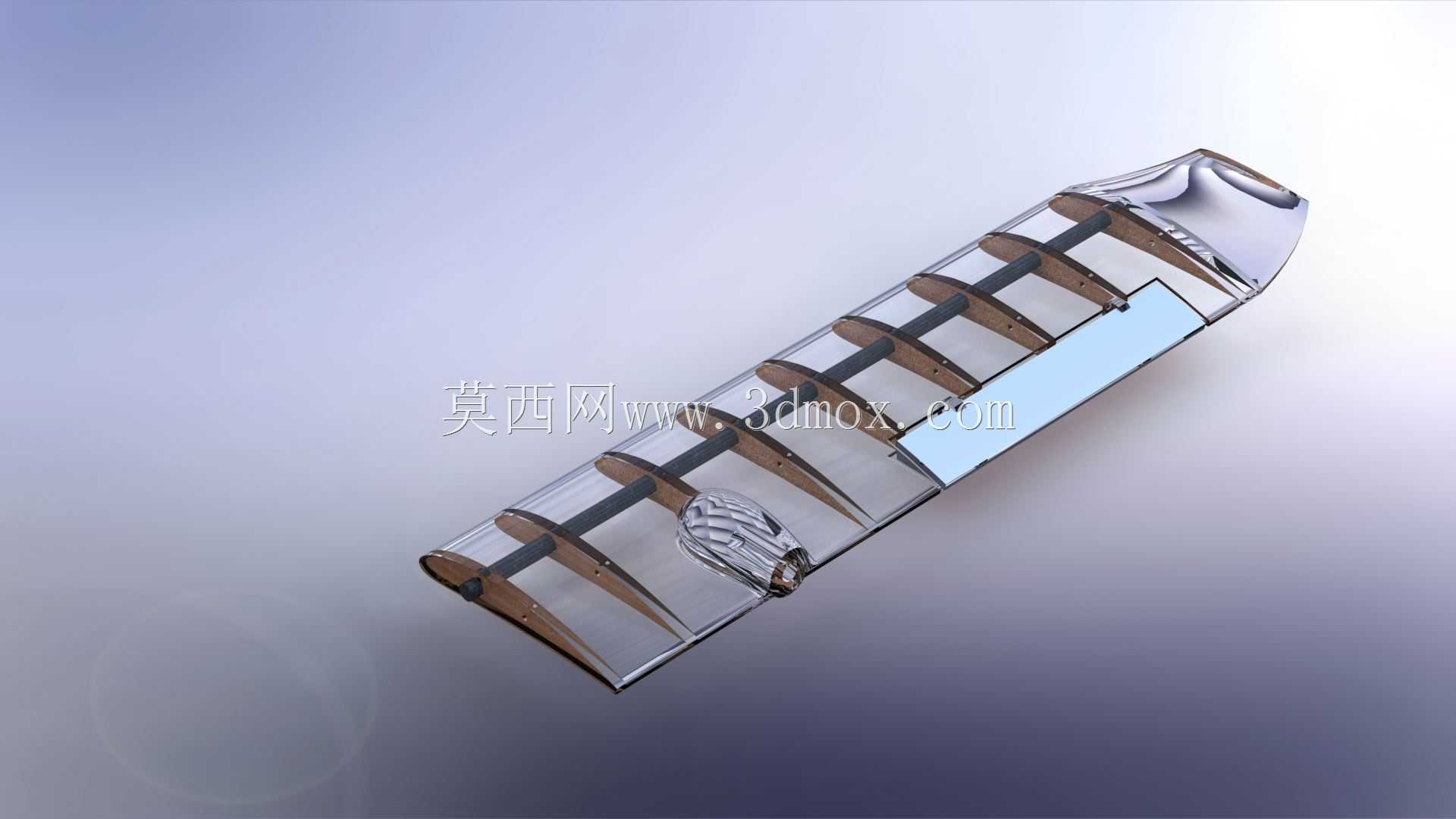

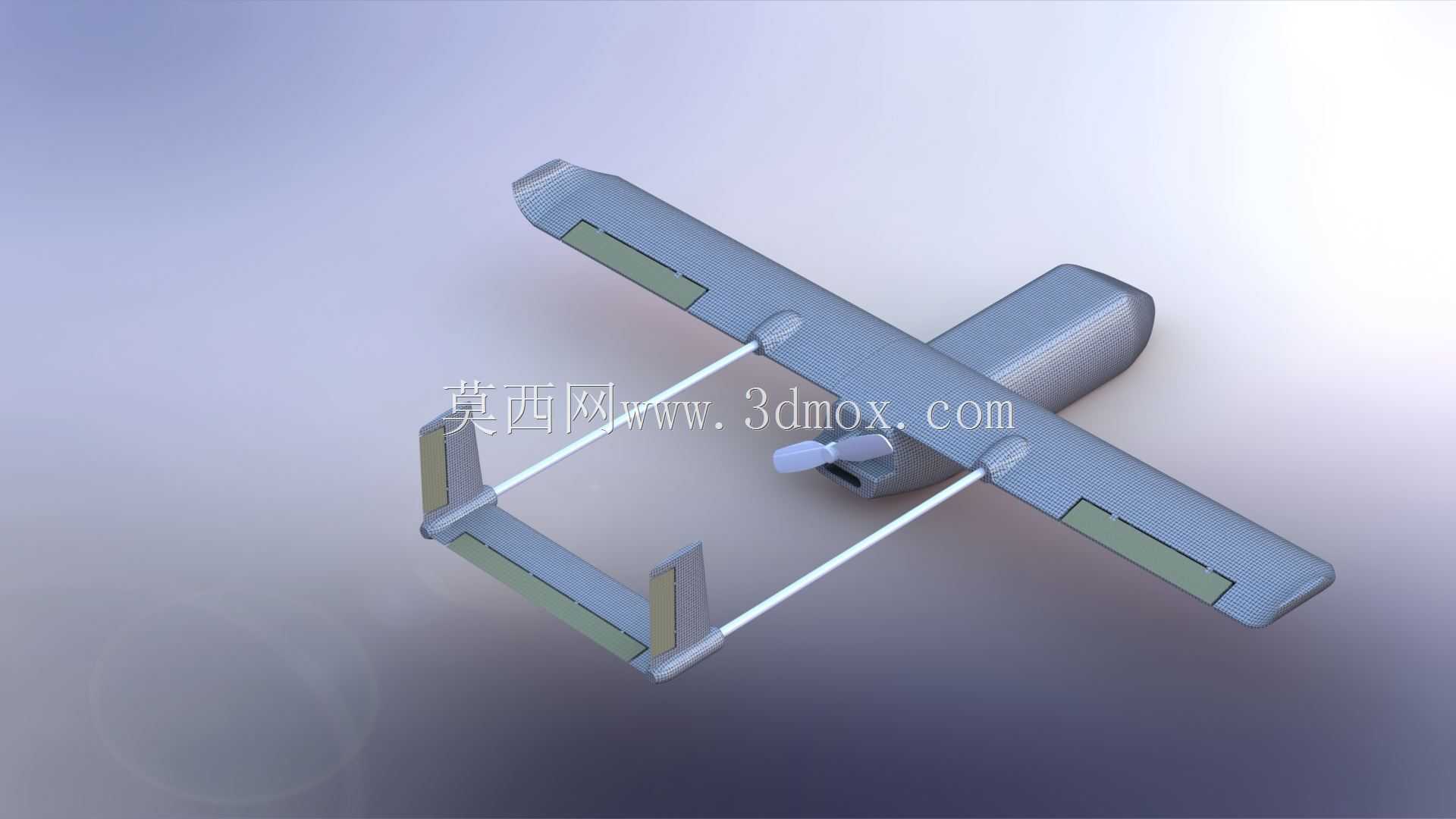

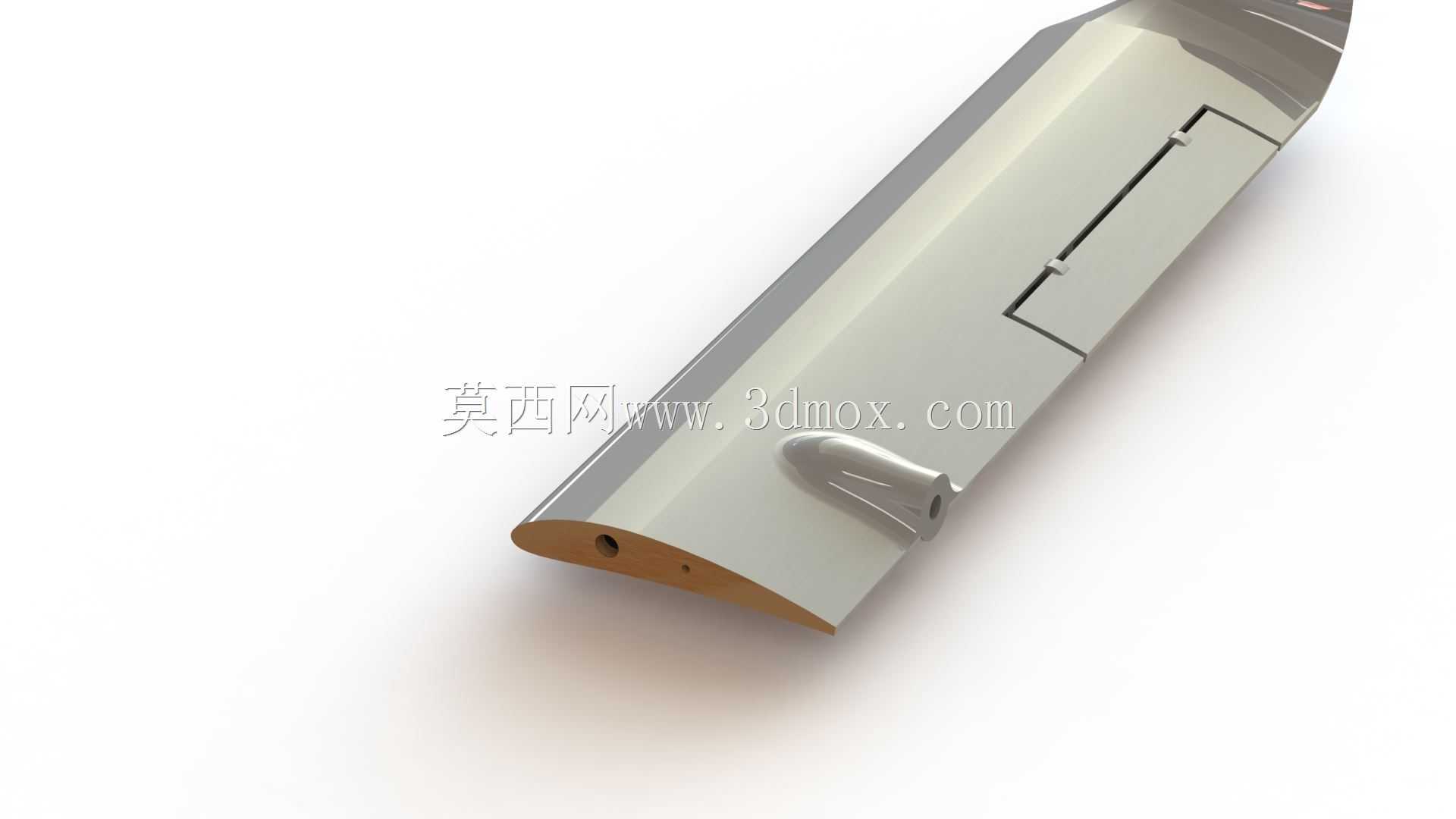

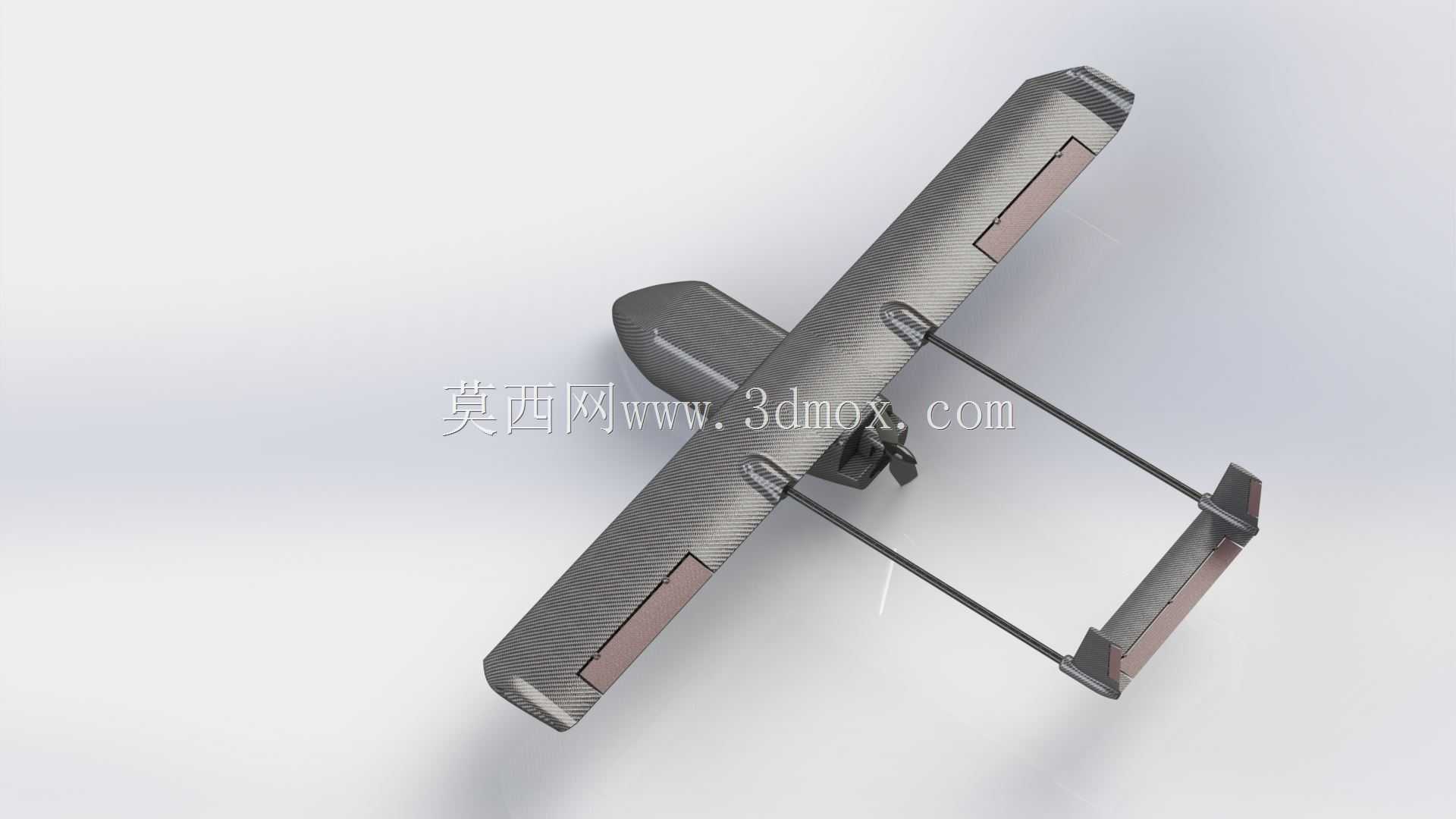

这款固定翼无人机主要面向小范围低空作业场景设计，可适配农林植保巡检、地理测绘航测、应急灾情勘察、边境小范围巡逻等多种作业需求，相较于多旋翼无人机，它具备更长的续航时长与更快的巡航速度，能够在单次起降任务中覆盖更大的作业范围，作业效率优势十分突出。整机采用上单翼常规布局搭配尾杆式双垂尾设计，这种布局能够在保证结构强度的前提下尽可能降低整机自重，上单翼设计让机翼远离地面，在非铺装野外场地起降时能够减少地面杂物对机翼的剐蹭损伤，同时抬高的机翼也能让机身下部预留充足的载荷安装空间，方便搭载可见光相机、多光谱传感器、小型测绘模块等不同作业载荷，适配不同的任务需求。尾杆式双垂尾结构将尾翼通过两根平行碳纤维尾杆与主机翼后段连接，省去了传统全尺寸机身尾段的冗余结构，既降低了结构重量，也减少了机身尾部对尾翼气流的干扰，提升飞行过程中的航向稳定性，即使在3-4级的低空紊流环境下也能保持平稳的飞行姿态，保证航测拍摄画面的清晰度与数据采集精度。机翼采用平直翼低速翼型设计，能够在较低的巡航速度下获得足够的升力，降低失速速度，对起降场地的长度要求更低，仅需十几米的平整路面或者草地即可完成起降作业，大幅降低了野外作业的场地限制。机翼表面预留了模块化的设备舱开口，可根据任务需求快速更换电池、载荷模块或者调整机翼内部的电子设备布局，维护便捷性大幅提升。整机结构大量采用碳纤维复合材料制作，在保证机身结构强度能够承受常规飞行过载与轻微降落冲击的前提下，尽可能降低整机空重，提升有效载荷占比与续航能力。机身头部设计为流线型整流罩，内部可容纳飞控系统、GPS模块与电池组，重心位置经过优化设计，落在机翼气动中心附近，能够保证飞行过程中的姿态稳定性，降低飞控系统的调节负担。尾翼部分的操纵面采用轻量化铰链结构，舵机安装在尾杆靠近机翼的位置，通过短连杆操纵舵面偏转，既减少了尾段的重量分布，也提升了操纵响应速度。整机安装边界经过紧凑化设计，拆解后机翼、尾杆、机身可分离收纳，能够放入常规尺寸的便携运输箱中，方便单人携带转场作业，非常适合基层作业单位、小型测绘团队或者个人用户使用，无需复杂的地面保障设备即可快速开展作业。
