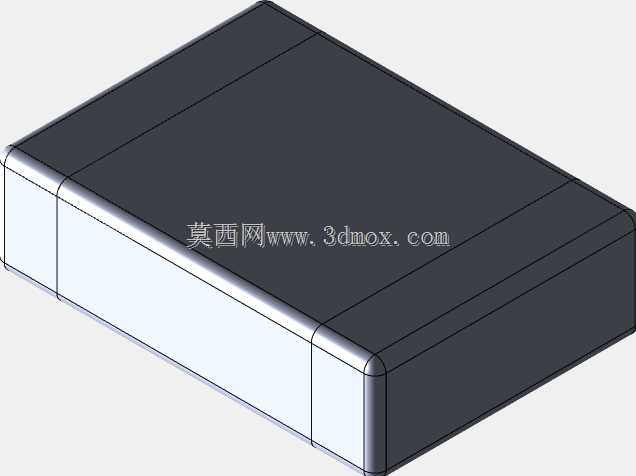

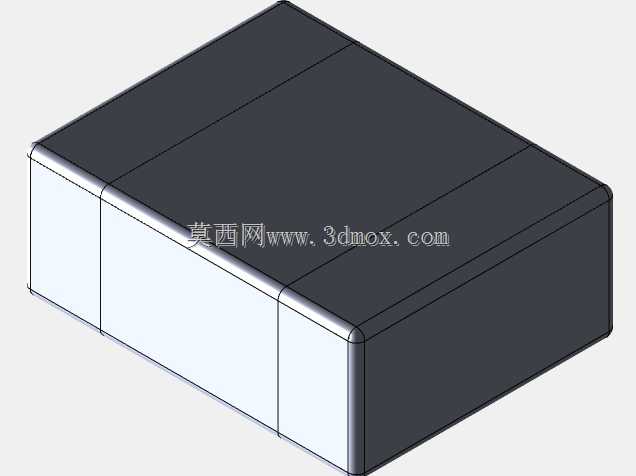

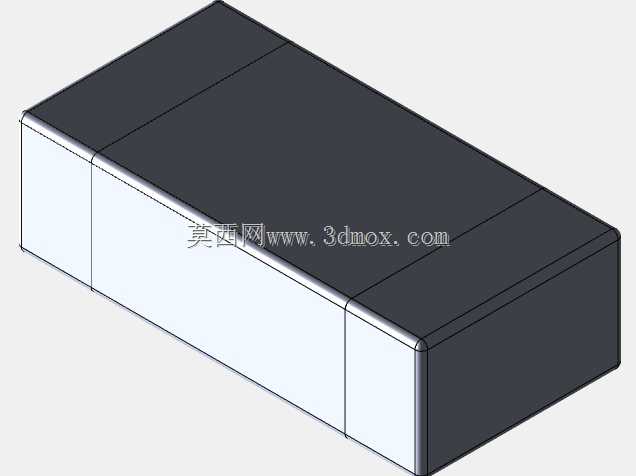

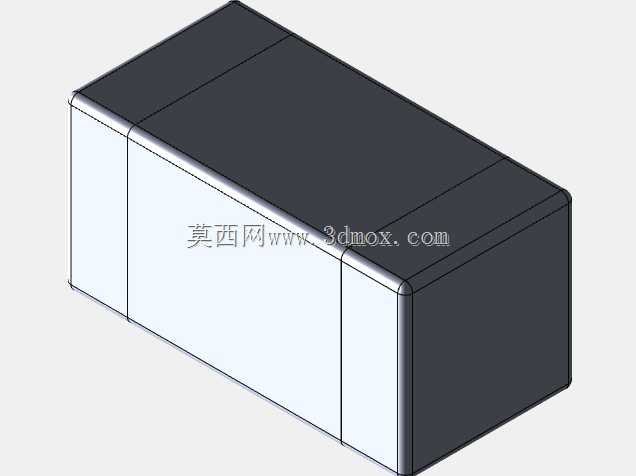

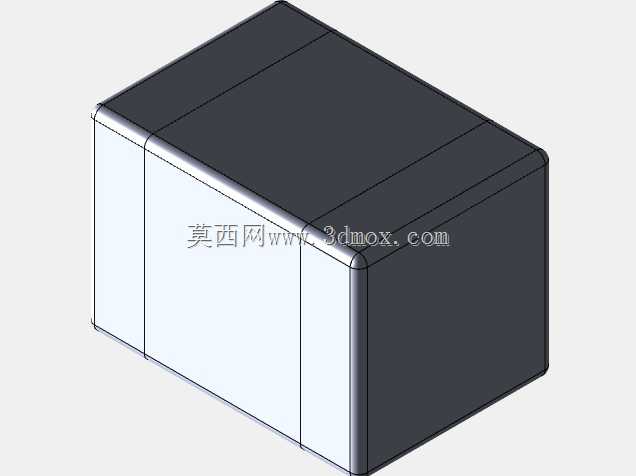

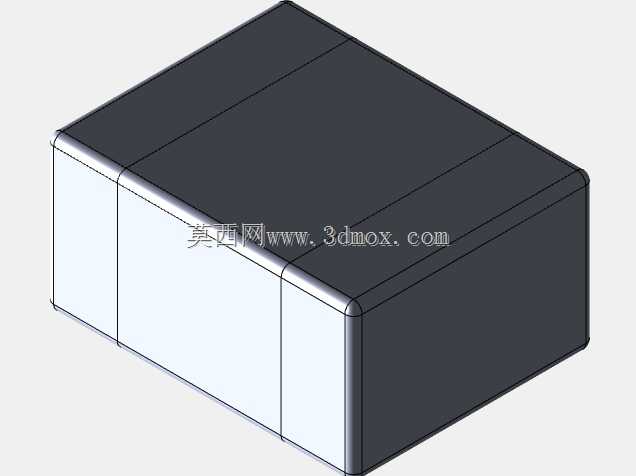

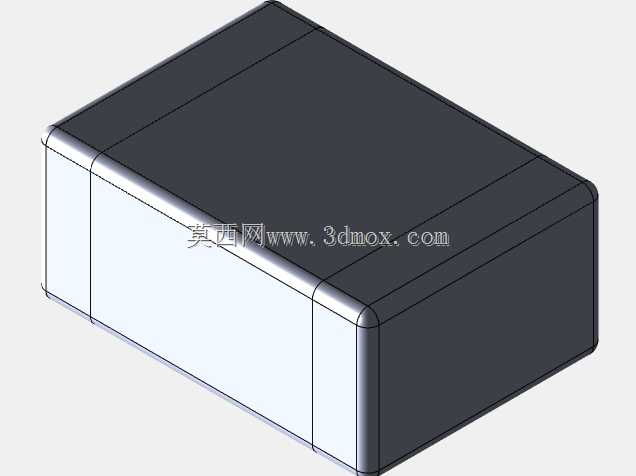

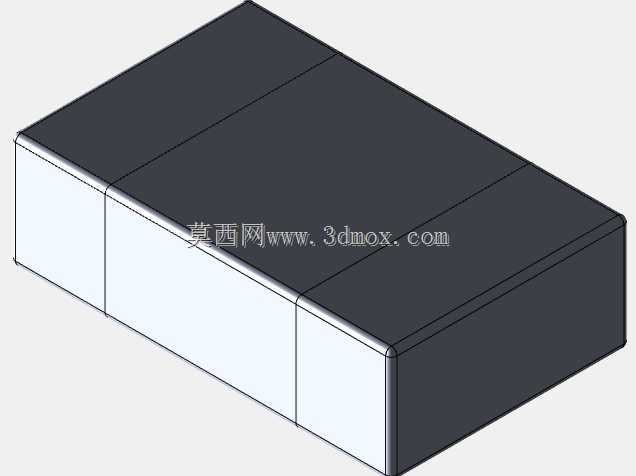

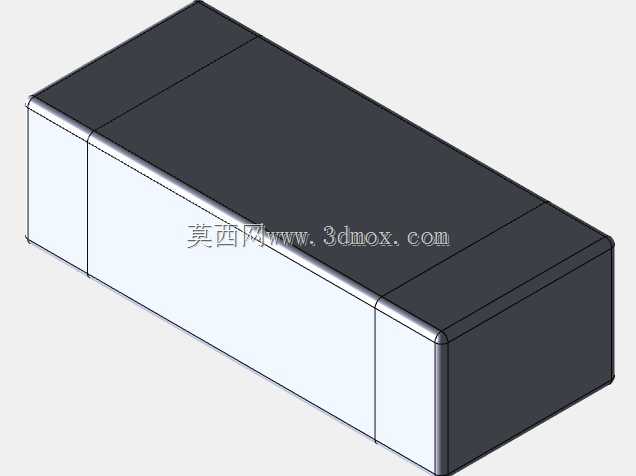

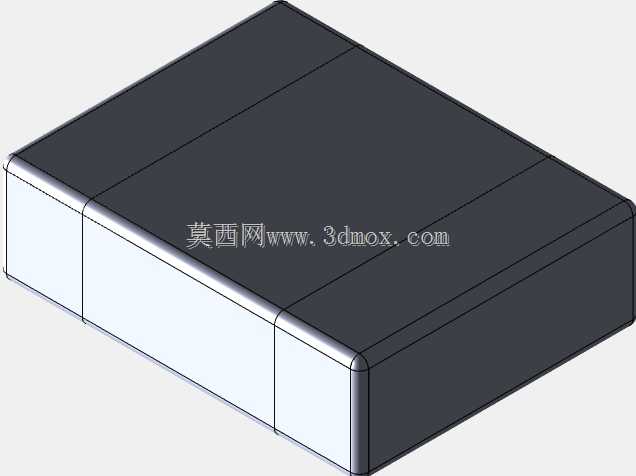

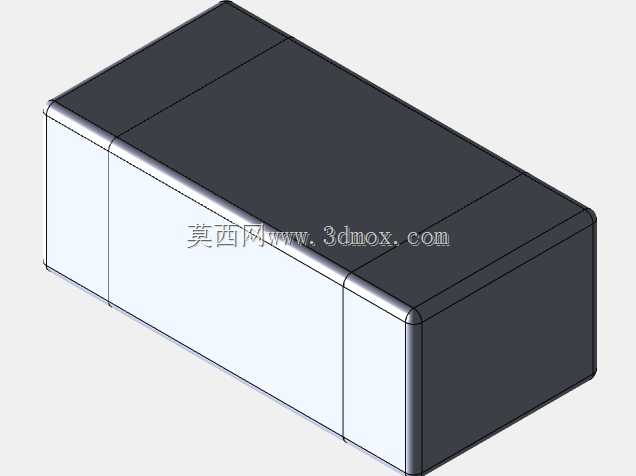

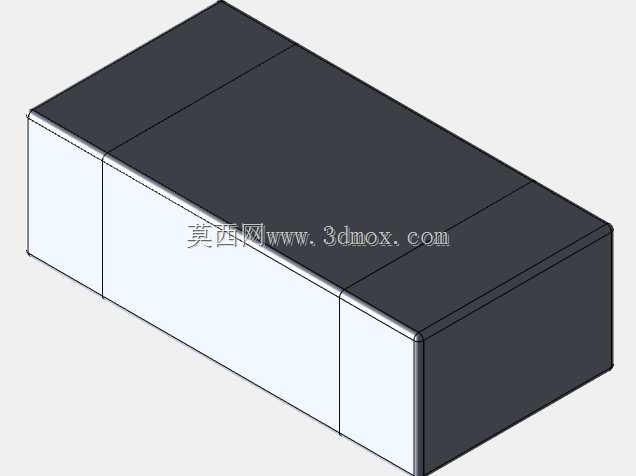

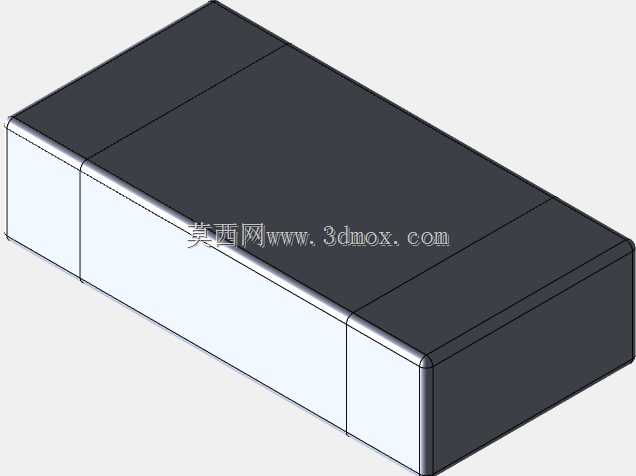

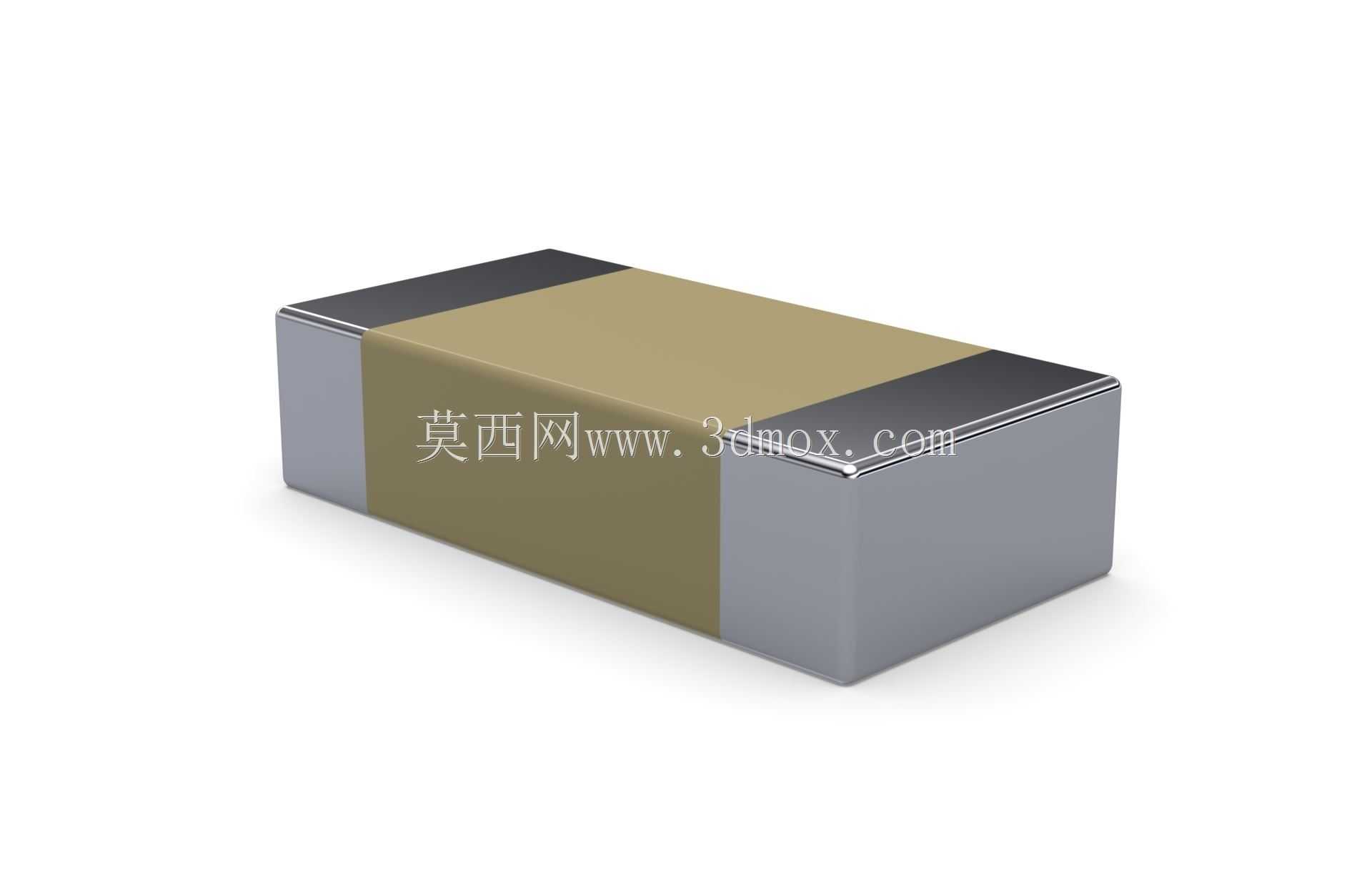

多规格贴片式陶瓷电容电子元件结构

本次呈现的贴片电容结构，是面向现代电子制造领域表面贴装工艺开发的核心无源元件，广泛应用于消费电子、工业控制板卡、通讯设备、汽车电子、医疗电子等几乎所有搭载印制电路板的电子设备中，承担着电路滤波、信号耦合、谐振隔直、电压退耦、能量存储等关键电路功能，是电子整机装配中用量最大的基础元器件之一。该系列电容覆盖0402、0603、0805、1206、1210、1812六种主流封装规格，完全匹配行业通用的表面贴装生产流程，可直接适配高速贴片机的吸嘴拾取、视觉定位、回流焊焊接全工序要求，无需额外定制工装治具即可完成批量装配。从产品功能特性来看，该类贴片电容采用多层陶瓷叠层结构设计，两端设置金属化端电极，中间陶瓷介质层经过精密叠压共烧形成，具备极低的等效串联电阻与等效串联电感，高频特性优异，可在宽温度范围、宽频率区间内保持稳定的容值精度，能够有效滤除电路中的高频纹波噪声，稳定供电回路电压，保障芯片与信号链路的工作稳定性。在设计思路上，该结构严格遵循电子工业联合会发布的表面贴装元件封装标准，不同规格的外形尺寸、端电极宽度、本体厚度均经过精准校核，既保证了陶瓷介质层的有效叠层数量以实现对应容值范围，又严格控制了元件的整体安装边界，避免在高密度贴装场景下与相邻元件产生干涉。以0402规格为例，本体长度控制在1.0mm、宽度0.5mm，适配便携类电子产品的高密度布板需求；1812规格长度4.5mm、宽度3.2mm，可实现更高容值与更高耐压等级，适配电源回路的大电流滤波场景。所有规格的端电极均采用三层电镀结构设计，底层为镍阻挡层防止焊接时银离子迁移，表层为锡铅或纯锡镀层保障回流焊的浸润性，焊接后焊点强度符合IPC-A-610电子装配验收标准，可承受常规的机械振动与温度循环冲击，不会出现虚焊、掉件、端电极脱落等装配失效问题。在实际电路布局中，该系列电容可根据布板空间与电路参数需求灵活选型，小规格型号可紧贴芯片供电引脚布置，最大化缩短供电回路路径，提升滤波效果；大规格型号可布置在电源入口位置，承担 bulk 滤波功能，不同容值的型号搭配使用可实现宽频带的噪声抑制效果，覆盖从kHz到GHz级的噪声滤除需求。
