小型有刷直流驱动电机结构三维数模

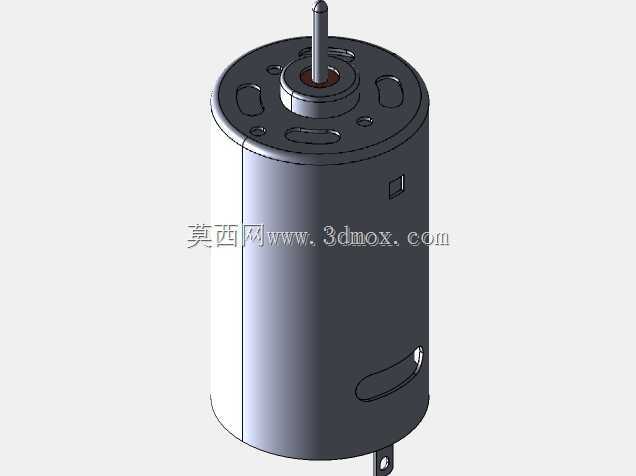

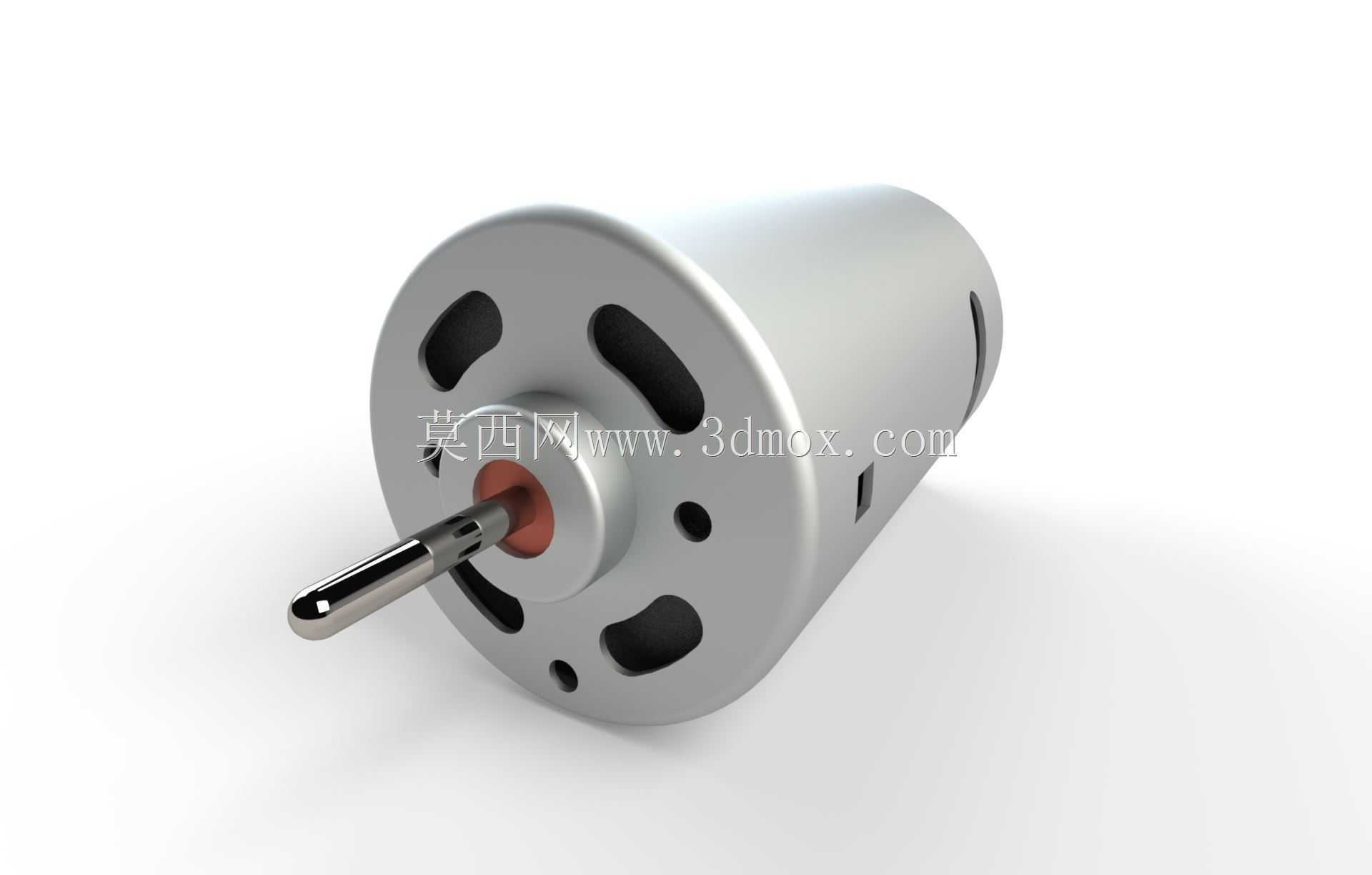

　　这款小型直流电机的三维结构还原，覆盖了从外壳冲压件、内部磁瓦排布、输出轴装配到端盖通风结构的全部细节，可直接用于小型自动化设备、消费类电子传动结构、教学演示装置的选型校核与装配干涉验证。日常选型过程中，不少结构工程师容易忽略电机安装位的边界约束，这款数模完整还原了机壳外径、输出轴伸出长度、端盖安装孔位的实际尺寸，在做装配布局时，可以直接将数模导入装配体，核对输出轴与负载联轴器的同轴度预留空间，同时验证端盖侧通风槽与周边结构件的安全间隙，避免后期打样出现装配干涉、散热风道被遮挡的问题。从实际应用场景来看，这类小功率直流电机常被用在小型输送线的驱动端、智能小家电的动力输出模块、玩具传动结构、教学实验台的动力源位置，

　　不同场景下对电机的输出轴负载、安装固定方式的要求存在差异，数模中还原的输出轴扁位结构、机壳侧面的定位卡槽，能够帮助工程师快速匹配对应的固定支架、传动齿轮的安装尺寸，不用反复对照二维图纸核对形位公差。设计思路上，这款电机采用圆形冲压钢壳结构，端盖设置多组异形通风孔，既能够保证电机持续运转时的内部热量散出，同时通过孔位的对称排布平衡端盖的结构强度，不会因为开孔过多导致端盖受挤压变形；输出轴采用台阶轴设计，根部设置铜套衬套定位，既能够减少轴转动时的径向窜动，也能限制输出轴的轴向窜动量，保证传动过程中的运转稳定性。在做设备布局时，需要注意电机尾部的凸起高度，部分安装场景下如果尾部贴近设备钣金壁，需要预留至少2mm的安全间隙，

　　避免电机运转时的振动导致尾部与钣金件产生摩擦异响；同时输出轴侧的负载安装不能超出轴的额定悬臂负载，数模中还原的轴径尺寸可以直接用来校核配套轴承、联轴器的选型参数，不用额外测绘实物尺寸。对于刚接触传动结构设计的从业者来说，这款数模也可以用来学习小型直流电机的内部装配逻辑，理解磁瓦与转子的相对位置关系、端盖与机壳的扣合固定方式，帮助建立动力元件选型的空间尺寸概念，避免在设计时出现动力舱预留空间不足、安装孔位错位的常见问题。
