通风式汽车制动盘结构设计

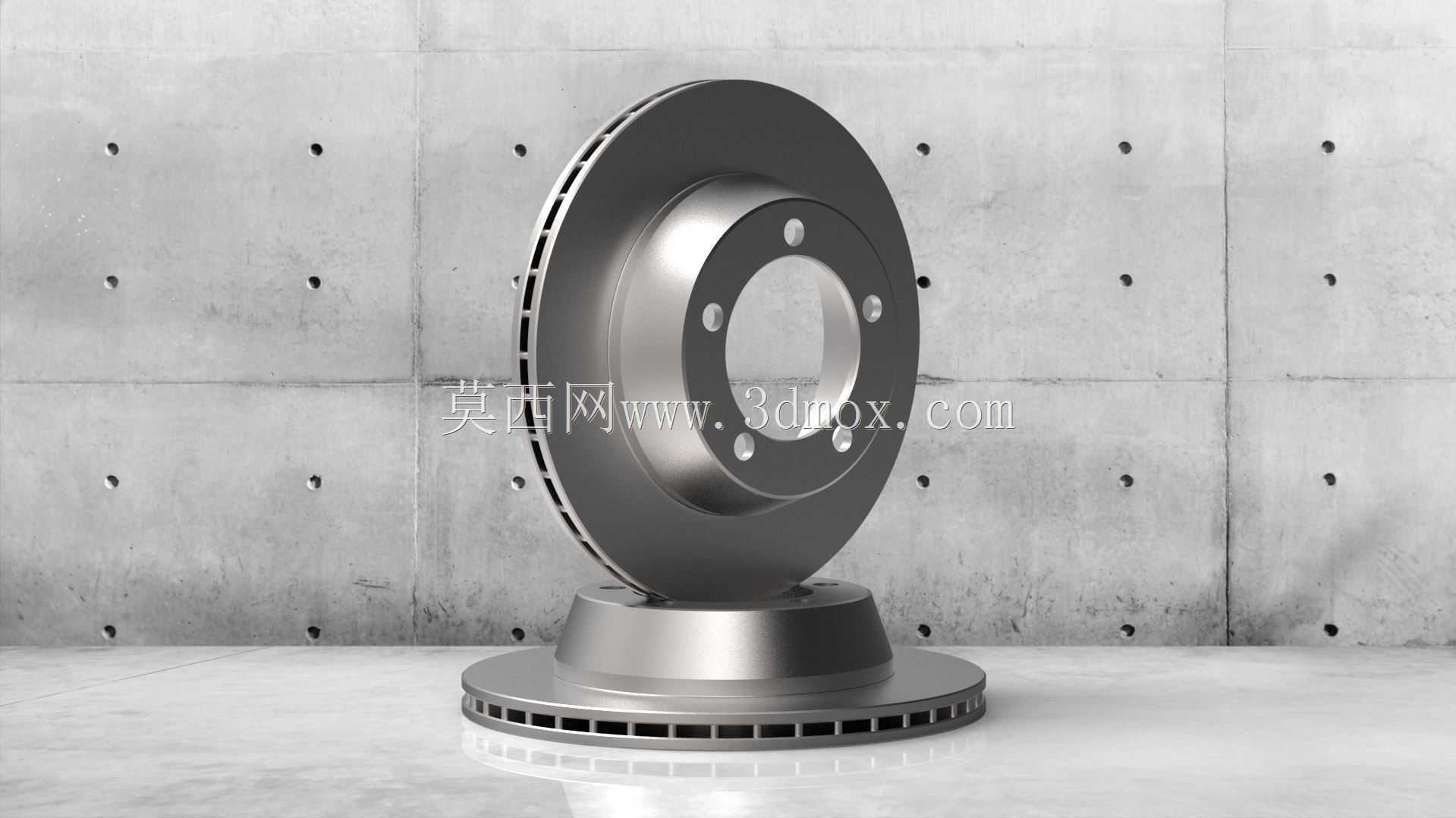

　　这款通风式制动盘主要应用于乘用车前轮制动系统，是盘式制动系统的核心摩擦承载部件，工作时与制动卡钳配合，通过夹紧摩擦将车辆行驶动能转化为热能散出，实现车辆减速或驻车。日常行驶中，制动盘需要承受频繁的交变热载荷与机械冲击，尤其是在连续下坡、频繁制动的工况下，盘面温度会快速攀升，若散热设计不足，极易出现热衰退导致制动效能下降，严重时还会引发盘面热变形、制动抖动等问题。

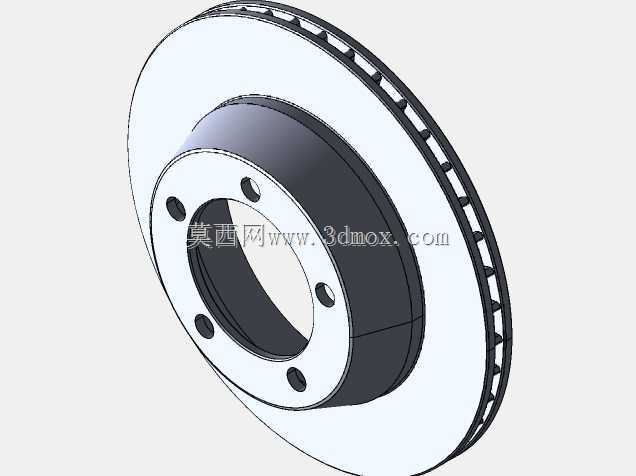

　　从结构设计来看，这款制动盘采用双层摩擦盘面搭配中间径向通风筋的布局，通风筋沿圆周方向均匀排布，车辆行驶时气流会从轮毂侧进入通风道，沿径向甩出带走摩擦产生的热量，相比实心制动盘散热效率提升40%以上，能有效降低连续制动后的热衰退风险。摩擦工作面预留了均匀的散热小孔，既可以进一步提升散热效率，也能在制动时排出摩擦产生的磨屑，减少磨屑在摩擦面间的研磨损耗，延长摩擦片与制动盘的使用寿命。

　　安装端采用带定位止口的法兰结构，止口尺寸与轮毂轴头的配合公差控制在H7/k6的过渡配合区间，保证制动盘安装后的同轴度，避免高速转动时出现端面跳动引发制动抖动。安装孔采用均匀分布的5孔布局，孔位位置度公差严格控制在0.05mm以内，适配对应车型的轮毂螺栓安装间距，安装时无需额外打孔调整，可直接与原厂轮毂、转向节装配匹配。

　　设计过程中重点考量了摩擦面的平面度要求，成品盘面平面度公差控制在0.02mm以内，两端摩擦面的平行度公差不超过0.03mm，保证制动时摩擦片与盘面可以完全贴合，避免局部接触导致的偏磨、制动异响问题。制动盘的有效摩擦半径经过匹配计算，适配对应车型的卡钳活塞面积与制动管路压力，可提供足够的制动力矩，同时保证左右两侧制动力偏差在国标要求范围内，避免制动跑偏。

　　材质选用常见的灰铸铁材质，兼顾耐磨性与导热性能，摩擦面经过精加工处理，表面粗糙度控制在Ra1.6-Ra3.2之间，既保证初期磨合的贴合度，也能避免表面过于光滑导致制动初期摩擦力不足。通风筋的厚度与排布角度经过优化，在保证整体结构强度、承受制动扭矩不发生形变的前提下，尽可能增大通风道的过流面积，提升散热效率，同时控制整体重量，降低簧下质量，提升车辆悬挂的响应性能。

　　在实际装配场景中，这款制动盘的安装端面与摩擦面的轴向跳动量需要控制在0.05mm以内，安装时需要清理轴头表面的锈迹与杂质，避免安装后出现端面跳动超差。日常使用中，通风道内如果积存泥沙、磨屑，会影响散热效率，保养时可以用高压气枪清理通风道内部，保证气流通畅。
