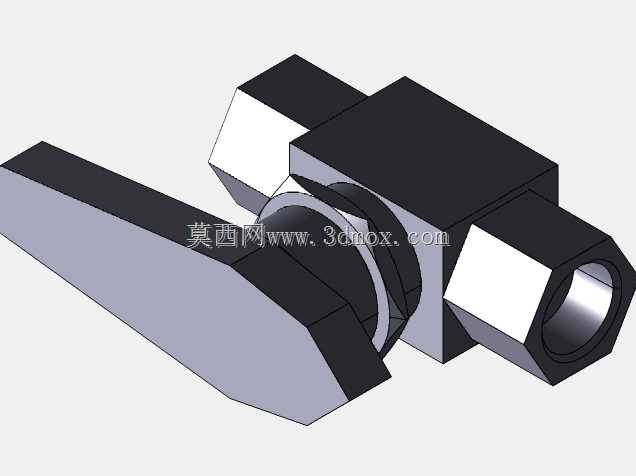

3/4英寸内螺纹手动小型球阀结构设计

这款3/4规格内螺纹球阀，主要面向民用给排水、小型液压回路、低压气动传输、小型化工助剂输送等场景的管路通断控制需求，是小口径管路系统里应用极广的流体控制部件，日常在户内供水支路、小型设备冷却回路、车间压缩空气支管、家装燃气支路等场景都能见到同结构产品的身影，核心作用是通过手柄的90度旋转，快速实现管路通路的截断与导通，相比闸阀、截止阀类产品，它的操作行程更短，启闭动作更迅速，全开状态下流道通畅压损极小，非常适合需要频繁快速通断流体的管路节点。从设计思路来看，这款球阀采用了最经典的两片式方体结构布局，整体没有多余的外凸结构，阀体主体为方正造型，既方便生产加工时的夹持定位，也能在密集排布的管路群里节省安装空间，两端直接加工出标准3/4英寸内螺纹接口，安装时无需额外焊接法兰或者搭配转换接头，直接将带对应外螺纹的管路拧入接口即可完成固定，对安装空间的要求极低，哪怕是贴近墙面或者设备侧壁的狭窄管路位置，也能顺利完成安装操作。功能特性上，这款球阀依靠中间带通孔的球形阀芯实现通断控制，阀芯与阀体之间搭配密封件实现零泄漏截断，手柄与阀芯的连接部位做了定位结构，当手柄与管路轴线平行时阀门处于全开状态，流体可以顺着阀芯的通孔直线流过，流道没有突兀的变径或者弯折，对流体的阻力非常小，不会造成明显的管路压降；当手柄扳动到与管路轴线垂直的位置时，阀芯的通孔完全转向垂直于流道的方向，配合密封件完全截断流体通路，密封性能可靠，低压工况下基本不会出现内漏问题。从安装边界来看，这款球阀的整体轴向长度适配常规3/4内螺纹阀门的安装预留尺寸，两端内螺纹的深度符合通用管螺纹标准，安装时只要在管路螺纹上缠绕适量生料带或者涂抹密封胶，拧入到位后即可实现接口密封，阀体的六角外形方便安装时用扳手夹持发力，不会因为扳手打滑损坏阀体表面；手柄的长度经过合理设计，扳动时不需要太大的操作力，同时手柄的转动半径范围内没有多余的结构遮挡，哪怕安装位置周边有其他管路或者设备部件，也能顺利完成90度的启闭操作，不会出现手柄被卡住无法扳动到位的问题。整体结构没有复杂的冗余零件，拆解维护也十分方便，长期使用后如果出现密封件磨损的情况，只需要拆开阀体更换对应密封件即可恢复使用性能，维护成本极低，非常适合对成本控制有要求、同时需要可靠通断控制的小口径管路场景。
