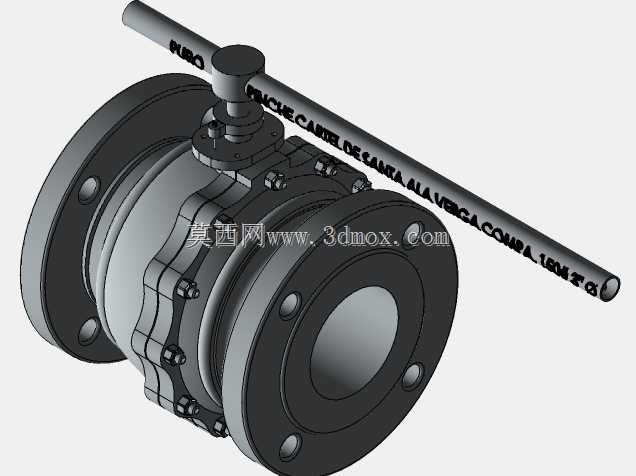

大口径法兰连接手动操作球阀结构

这款球阀主要应用在工业流体输送管路系统中，适配给排水、油气输送、化工介质传输等多类场景，承担管路通断控制、介质流向截断的核心作用，在常温常压的工业管网上可稳定实现快速启闭操作，相比闸阀、截止阀，它的流阻更小，全开状态下介质流通几乎无额外压力损失，适合大流量输送的管路布局需求。从功能特性来看，它采用法兰式连接结构，两端法兰盘预留均匀分布的螺栓安装孔，安装时可直接与同通径的管路法兰对接，通过螺栓紧固即可完成密封固定，安装对位便捷，后期维护拆卸也无需大范围改动周边管路。操作端采用加长杠杆式手柄，借助杠杆力臂原理，操作人员无需借助额外辅助工具，仅靠手动施力即可完成阀芯的90度旋转，实现阀门的全开与全闭切换，手柄上刻印的流向与启闭标识，可直观反馈阀门当前的开关状态，避免现场操作出现误判。设计层面采用三片式阀体组合结构，将阀体拆分为中间主体与两端侧盖三部分，通过周向均匀布置的螺栓完成锁紧固定，这种结构一方面降低了整体铸造的工艺难度，可更好保证阀体内腔流道的加工精度，让球面密封副的配合精度更高，有效降低内漏风险；另一方面当阀门密封件出现磨损需要维护时，仅需拆解对应侧盖即可更换密封组件，无需将整个阀门从管路上完全拆下，大幅降低后期运维的工作量与成本。外形尺寸上，它的通径规格适配3英寸管路，整体安装边界充分考虑工业管路的布局间距，法兰盘的外径、螺栓孔分布圆直径均匹配对应压力等级的管路法兰标准，安装时不会与周边管路、支架产生空间干涉；加长手柄的长度经过力学测算，既保证操作时的力矩足够，又不会因为过长占用过多操作空间，在紧凑的管廊、车间管路布局中也能顺利完成操作。阀芯采用高精度球面结构，与阀座密封面紧密贴合，密封性能可靠，可有效截断管路内的流体介质，避免出现介质渗漏问题，适配水、油品、弱腐蚀性化工介质等多种常见工业流体的输送控制需求，整体结构坚固耐用，可在常规工业环境下长期稳定运行。
