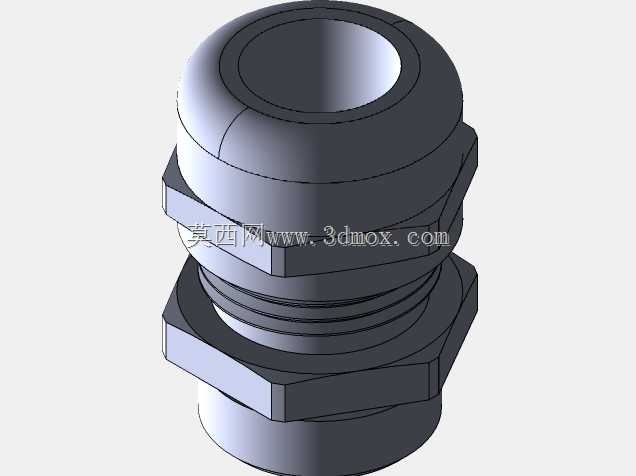

M20规格电缆密封锁紧接头结构设计

这款M20规格的电缆密封套，是工业电气布线场景中应用极为广泛的线缆配套连接件，常见于户外配电柜、工业自动化设备壳体、户外通讯基站机箱、船舶电气舱、户外照明灯具等需要线缆穿入壳体的安装场景，核心作用是实现穿入壳体的线缆与壳体开孔处的密封固定，一方面避免外部的水汽、粉尘、油污从线缆与壳体的装配缝隙进入设备内部，保障设备内部电气元件的运行环境稳定，另一方面可以对穿入的线缆形成轴向锁紧固定，避免线缆受外力拉扯出现移位、接线端松脱的问题，同时部分场景下还能起到一定的电磁屏蔽辅助作用，降低外部电磁干扰对设备内部信号传输的影响。从产品功能特性来看，这款密封套采用分体式组合结构设计，整体分为三个核心功能段：最上端的内锥孔锁紧端带有内收的弹性密封唇，内部配套适配的橡胶密封环，当上端锁紧螺母旋紧时，会挤压橡胶密封环产生径向形变，紧密包裹住穿过的线缆外护套，实现线缆圆周方向的均匀密封与抱紧；中间段为六角锁紧操作位，采用标准对边六角结构，适配常规开口扳手、活动扳手的夹持操作，方便现场安装时施加锁紧扭矩，避免旋紧过程中出现打滑问题；下端为外螺纹连接段，螺纹规格为标准M20公制细牙螺纹，适配设备壳体上预先加工的M20安装开孔，螺纹段配套有六角锁紧螺母与平垫片，能够从壳体内外两侧实现密封套与壳体面板的夹紧固定，安装后整体与壳体贴合紧密，无松动间隙。在设计思路上，这款产品充分考虑了现场安装的便捷性与长期使用的可靠性，所有棱角位置都做了小圆角过渡处理，避免安装过程中锐边划伤施工人员手部或是刮损线缆外护套；内部密封腔的尺寸经过反复校核，能够适配对应线径范围的圆形护套线缆，密封环的压缩量控制在合理区间，既不会因为压缩量过小导致密封失效、锁紧力不足，也不会因为压缩量过大导致密封环过早老化开裂、或是夹伤线缆外护套。从外形尺寸与安装边界来看，这款密封套整体轴向长度适配常规厚度的金属壳体与塑料壳体安装需求，下端螺纹段的长度能够覆盖1-6mm厚度的面板安装场景，中间六角位的对边尺寸符合标准紧固件的操作空间要求，安装时只需要在壳体面板上加工对应规格的标准安装孔，不需要额外做沉孔或是特殊加工，即可完成装配，装配后密封套突出壳体外表面的高度经过优化，不会占用过多设备外部空间，也不会和周边其他安装部件产生干涉，适配各类紧凑结构的电气设备安装需求。
