M16规格电缆密封锁紧接头结构设计

这款M16规格的电缆密封套，是电气布线、柜体装配、户外设备接线场景中极为常用的线缆固定密封元件，主要承担线缆穿接后的位置锁紧、缝隙密封、防尘防水与应力释放作用，广泛应用在工业控制柜、户外照明设备、通讯基站机箱、机电设备接线端口等场景，能够避免线缆受外力拉扯出现接线松脱，同时阻挡外界粉尘、水汽从穿线缝隙进入设备内部，保障设备内部电气元件的运行安全。

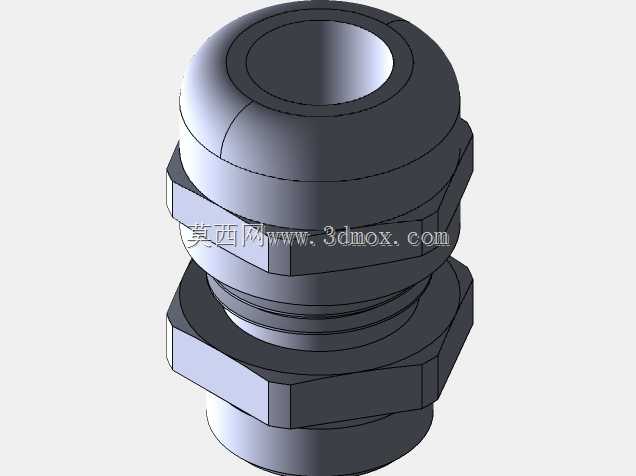

从功能特性来看，该密封套采用分体式组合结构，从上至下分别为锁紧压帽、弹性密封环、六角锁紧主体、底部螺纹段四个核心部分。顶部压帽内侧带有锥形压紧面，当压帽沿主体螺纹旋紧时，会向内挤压内置的弹性密封环，让密封环均匀包裹住穿过的电缆外护套，既实现径向的密封抱紧，又能对电缆形成轴向的抗拉固定，避免线缆受拖拽时发生位移。中部的六角结构是安装时的受力位，适配标准扳手的夹持尺寸，方便现场安装时施加拧紧力矩，不会出现打滑问题。底部的外螺纹为标准M16公制螺纹，适配柜体、设备壳体上预先开设的M16穿线孔，安装时从壳体外侧穿入后，可在壳体内侧搭配配套锁紧螺母完成整体固定，安装边界清晰，不需要额外定制开孔，适配行业通用的开孔标准。

在设计思路上，这款密封套充分考虑了现场安装的便捷性与长期使用的可靠性：整体外形做了圆角过渡处理，没有尖锐棱角，避免安装过程中划伤施工人员手部或线缆外护套；各部件的螺纹配合公差经过合理设定，既保证旋合顺畅无卡滞，又能在拧紧后形成足够的压紧力，不会因设备运行振动出现松脱；密封环的压缩量经过反复校核，既不会因压缩量过小导致密封失效、抱紧力不足，也不会因压缩量过大切伤密封环或夹损电缆外护套。

从安装尺寸来看，该密封套适配的电缆外径范围覆盖常规小规格控制电缆、信号电缆的线径，整体外径、六角对边尺寸、螺纹长度都符合行业通用的M16电缆接头安装规范，能够直接替换同规格的同类产品，不需要对原有设备的安装结构做任何修改，适配性极强。在实际使用中，该结构不仅能实现IP65级以上的防尘防水效果，还能在一定程度上缓冲线缆的弯折应力，避免线缆在穿线端口处因长期弯折出现线芯断裂的问题，有效提升布线系统的长期稳定性。
