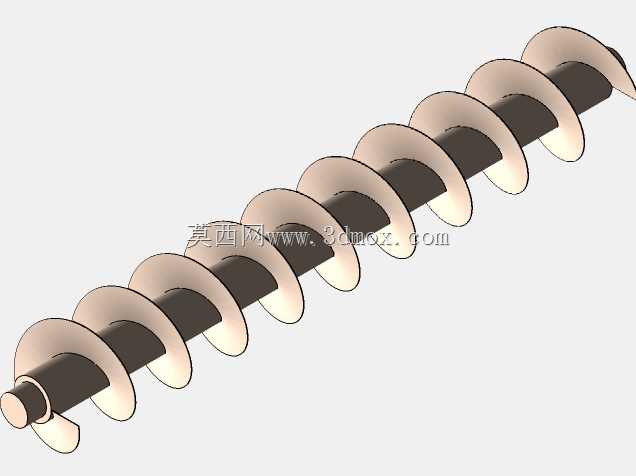

等径连续螺旋输送绞龙结构设计

该螺旋输送构件是散料连续输送系统中的核心执行部件，广泛应用于粉体、颗粒状、小块状物料的密闭输送场景，覆盖粮食仓储转运、建材粉料输送、化工原料给料、环保污泥输送、饲料加工输送等多个工业场景，可在水平、小倾角布置的输送通道内完成物料的匀速推送，避免散料输送过程中的撒漏、扬尘问题，适配密闭式输送的环保作业要求。该构件核心功能是通过自身的连续回转，将进入叶片间隙的物料沿着轴向方向持续向前推送，依靠螺旋叶片的法向推力克服物料与输送槽内壁的摩擦阻力、物料自身的内摩擦阻力，实现稳定的连续给料，相比带式输送、斗式提升的结构，该构件占用安装空间更小，可实现多点进料、多点卸料的灵活布置，输送过程中可同步完成物料的混合、搅拌辅助作业，适配不同流动性散料的输送需求。本次设计的螺旋构件采用等径等螺距的连续螺旋叶片结构，叶片与中心轴采用满焊固定连接，避免长期输送磨琢性物料时叶片出现开焊变形问题，中心轴采用等直径实心圆轴结构，两端预留标准的轴承安装轴颈与联轴器连接位，可直接匹配通用的轴承座与驱动单元安装，无需额外定制转接构件。设计过程中首先根据目标输送物料的堆积密度、安息角、磨琢性参数确定螺旋叶片的外径与螺距配比，保证叶片间的物料填充率处于合理区间，避免填充率过高造成物料堵塞、填充率过低降低输送效率；其次对螺旋叶片的升角进行校核，保证推送角度大于物料与叶片表面的摩擦角，避免物料随叶片同步回转无法向前推送；同时对中心轴的长径比进行控制，在轴体中部预留吊挂轴承的安装位置，避免长距离输送时轴体出现挠曲变形，引发叶片刮蹭输送槽内壁的问题。外形尺寸方面，该螺旋构件的有效输送段长度适配常规中型输送设备的安装需求，螺旋叶片外径与常用规格的U型输送槽、圆管输送槽内径保留均匀的安装间隙，既避免间隙过大造成物料残留，也防止间隙过小导致安装过程中出现卡滞；两端的轴颈尺寸、键槽规格均采用通用标准设计，可直接替换同规格的现有输送绞龙构件，降低设备运维的配件替换成本，安装边界适配常规输送设备的端板开孔尺寸，无需对现有设备的机架、端封结构进行改造即可完成装配。
