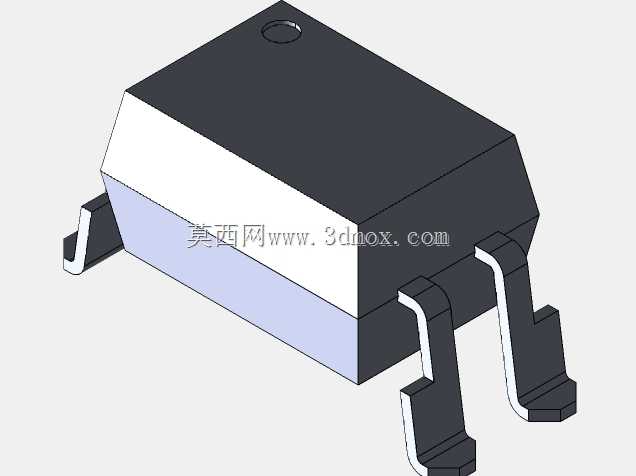

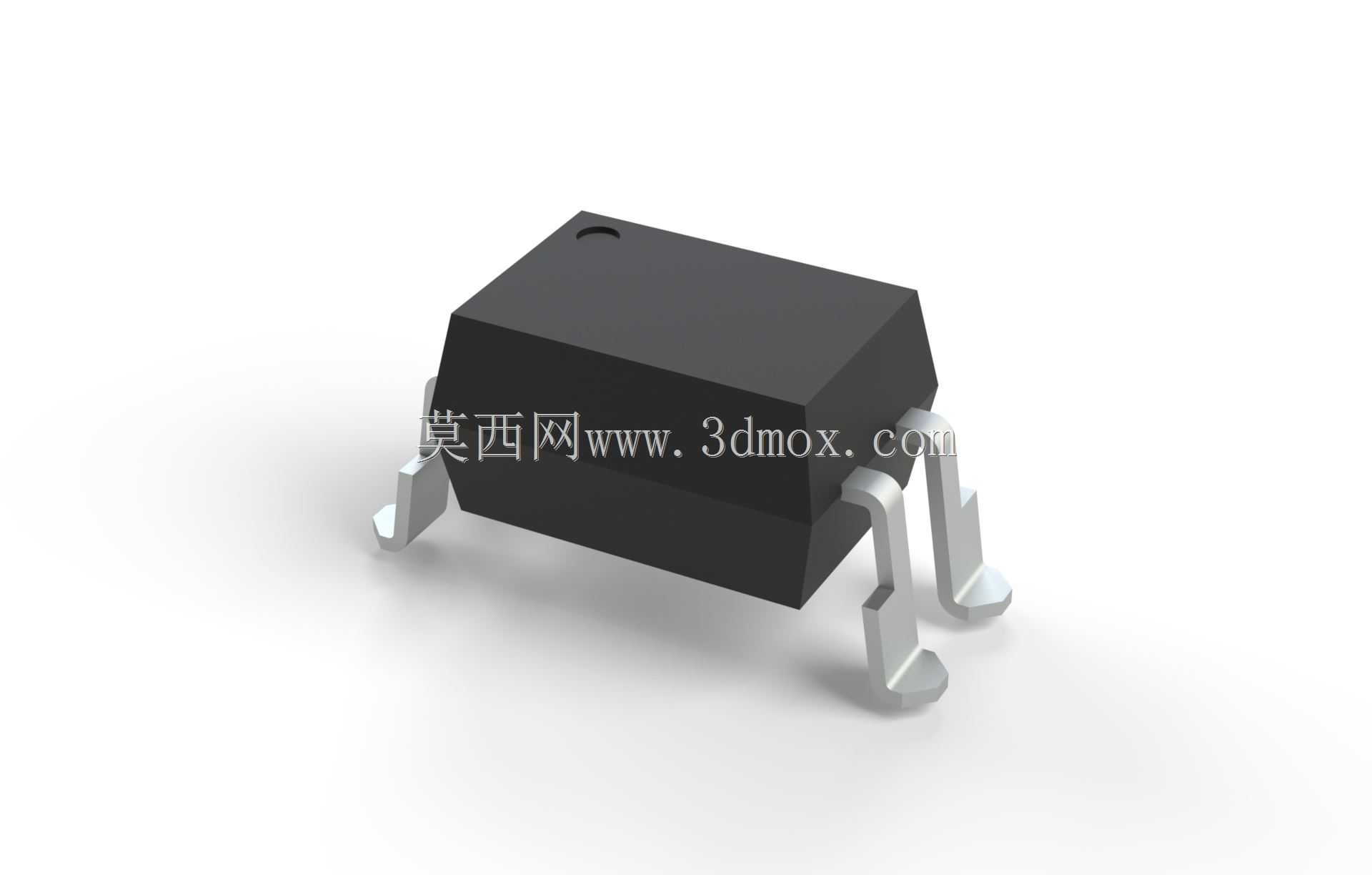

贴片式PC817光电耦合器三维结构

PC817贴片光电耦合器是电子电路领域应用极广的信号隔离类基础元器件，在开关电源、工业控制板卡、智能家居控制模块、汽车电子控制单元、通信接口电路中都承担着核心的电气隔离功能，能够在输入与输出回路之间构建可靠的电气绝缘屏障，彻底阻断高低压回路间的串扰、浪涌冲击与共模干扰，避免前端弱电控制信号受后端强电回路的噪声影响，同时也能防止高压侧故障电流窜入低压控制端损坏主控芯片，是保障电路运行稳定性与使用安全性的关键无源器件。

这款贴片封装的PC817光耦在设计时充分贴合SMT表面贴装生产工艺要求，整体采用紧凑型塑封本体结构，黑色环氧树脂封装外壳具备良好的绝缘耐压性能，可满足常规2500V以上的隔离耐压需求，外壳顶部的定位标记点用于生产贴装时的引脚方向识别，避免反向贴装导致的电路功能失效。器件共引出四个弯折成型的贴片式引脚，引脚采用高导电性铜合金基材冲压成型，表面做镀锡处理以保证焊接时的润湿性，引脚弯折角度与焊盘接触区域的尺寸严格匹配行业通用的贴片焊盘设计规范，能够适配常规的回流焊、波峰焊生产工艺，无需额外定制钢网即可完成批量贴装。

在结构设计层面，模型完整还原了器件内部的空间布局逻辑，封装内部集成了红外发光二极管与光敏三极管两个核心功能单元，发光端与受光端之间保持精准的物理间距，既保证光信号传输的耦合效率，又维持足够的绝缘爬电距离。外形尺寸上严格遵循对应贴片封装的行业标准，本体长度、宽度、高度以及引脚间距、引脚伸出长度都控制在标准公差范围内，安装时无需在PCB上预留额外的避让空间，可直接布置在0805阻容元件的相邻焊盘区域，有效提升电路板的空间利用率。在实际电路应用中，该器件可实现线性信号传输与开关信号隔离两类功能，既可以用于开关电源的反馈环路实现原副边的电压信号隔离传输，也可以用于工控IO端口的数字信号隔离，阻断外部接口的干扰信号进入主控电路，在各类需要高低压隔离、信号噪声抑制的电路场景中都能稳定发挥作用，其贴片式的封装形式相比直插版本更适合高密度组装的电子产品，能够有效减小整机的体积与重量，适配消费电子、工业设备小型化的设计趋势。
