嵌入式物联网触摸交换机壳体结构设计

这款触摸式交换机壳体，是面向物联网终端组网场景开发的嵌入式安装结构件，主要适配工业现场、智慧办公、智能家居等场景下的局域网络交换设备，可直接嵌入标准墙面暗装底盒、设备控制柜预留安装位，完成多节点网络信号的中转与交互控制，替代传统外露式网络交换设备，实现终端点位的整洁化、集成化部署。

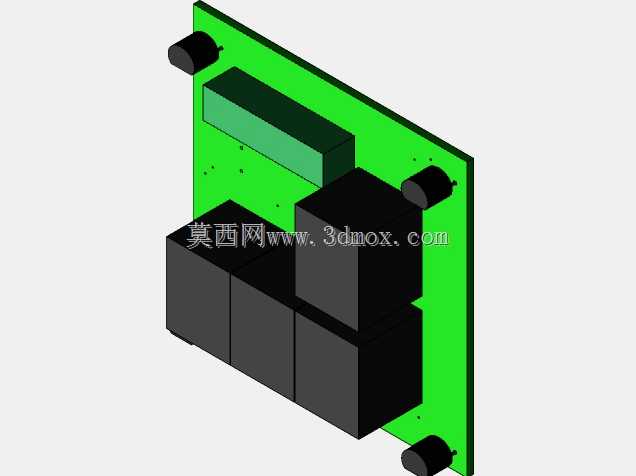

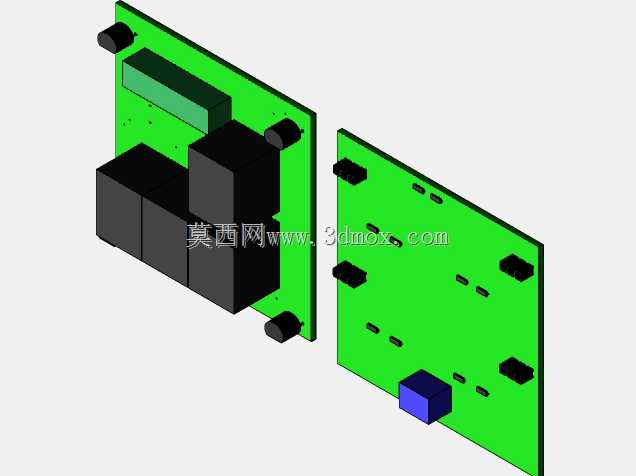

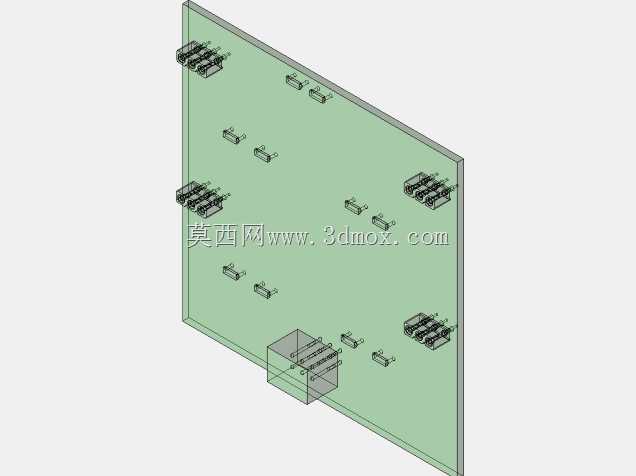

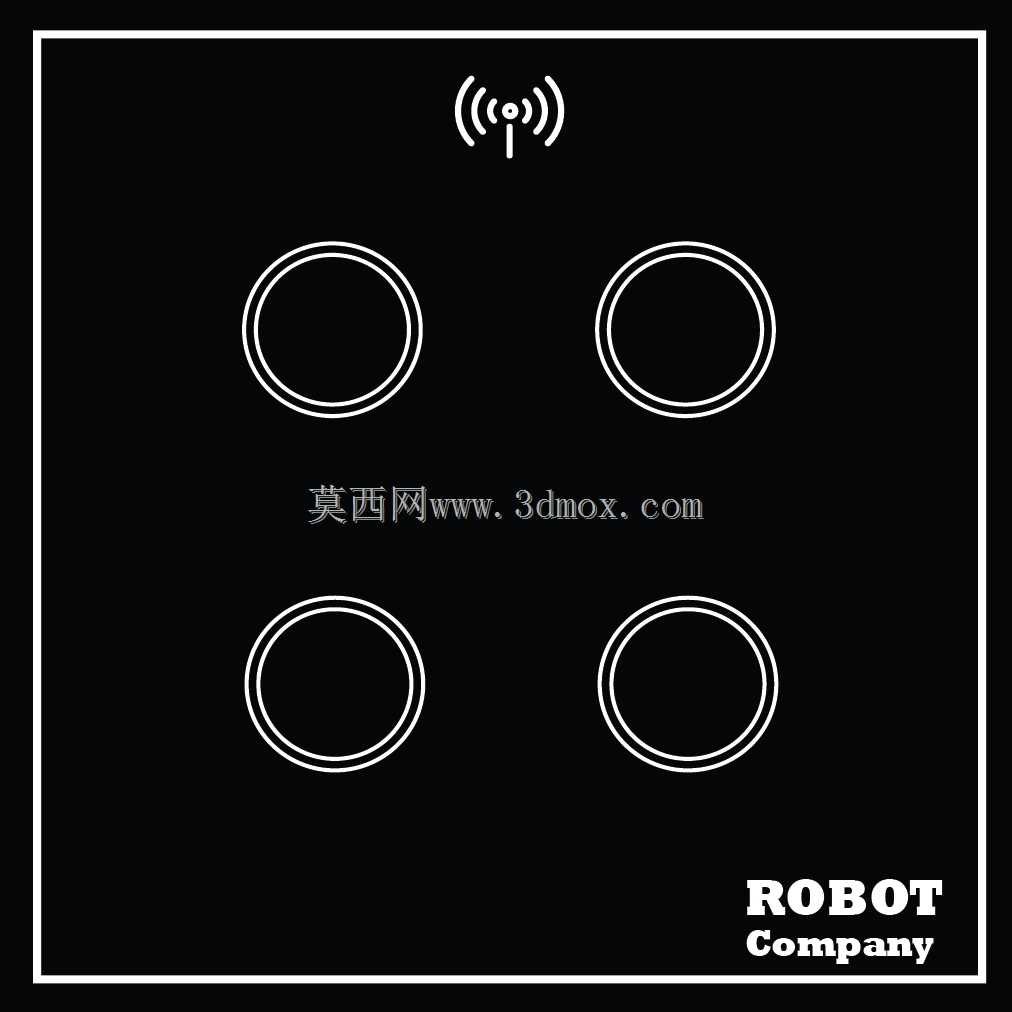

从实际用途来看，该壳体作为触摸式交换机的防护承载结构，既要容纳内部PCB交换主板、触摸感应模组、接线端子排等核心元器件，也要通过外露的触摸面板区域实现人机交互操作，用户可直接通过面板触控完成端口通断切换、网络状态查询、VLAN分区配置等操作，无需额外外接配置终端，适配狭小安装空间内的快速运维需求。

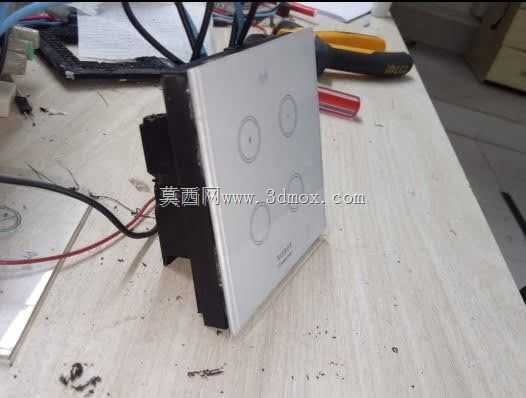

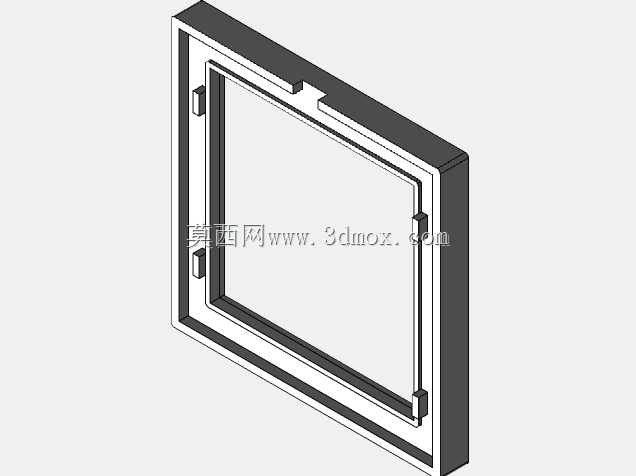

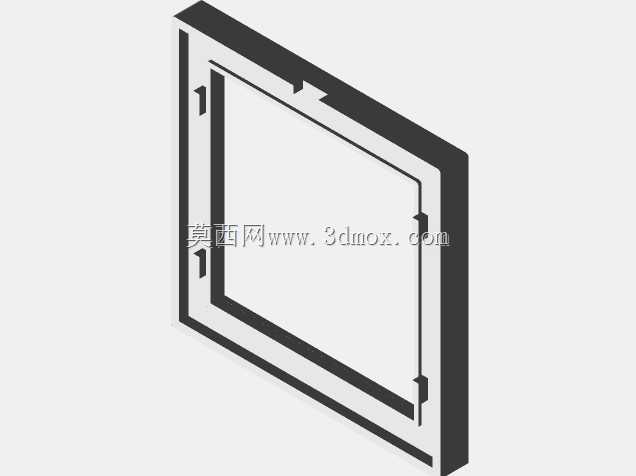

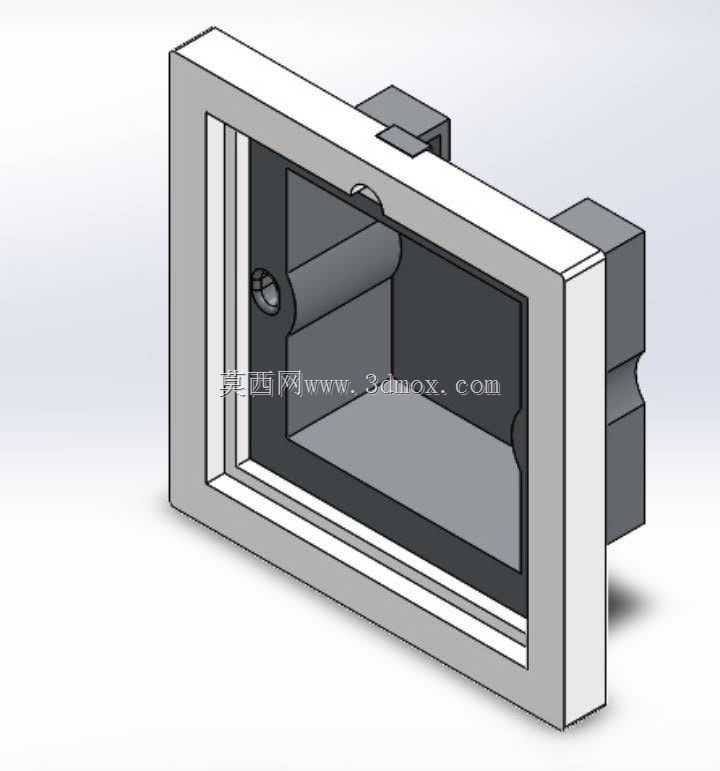

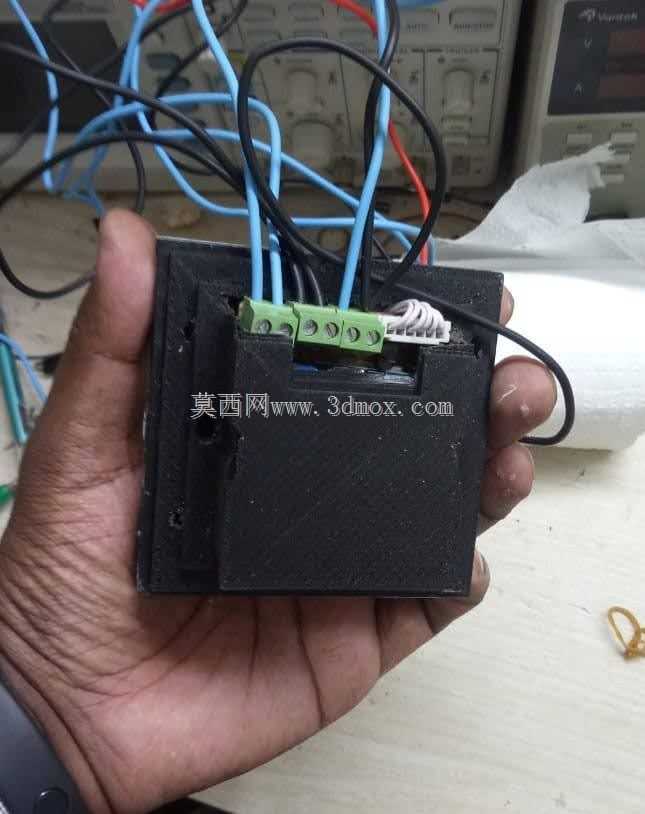

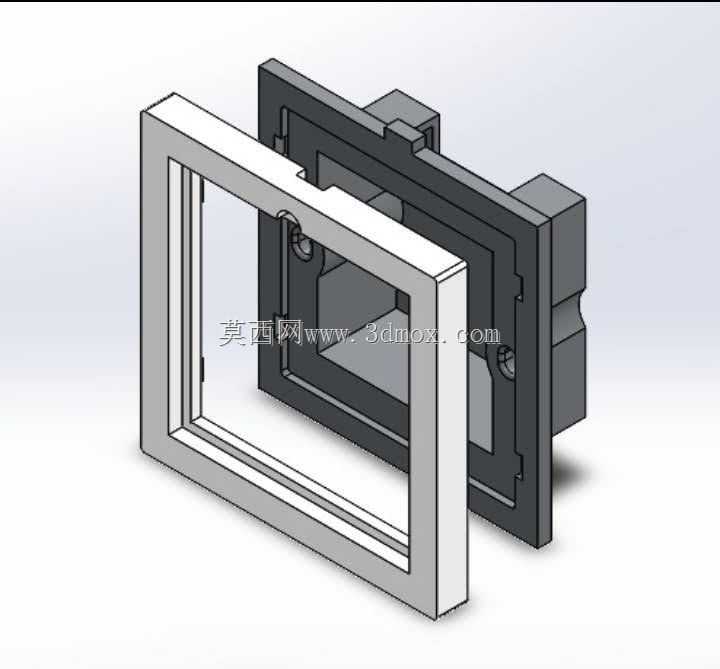

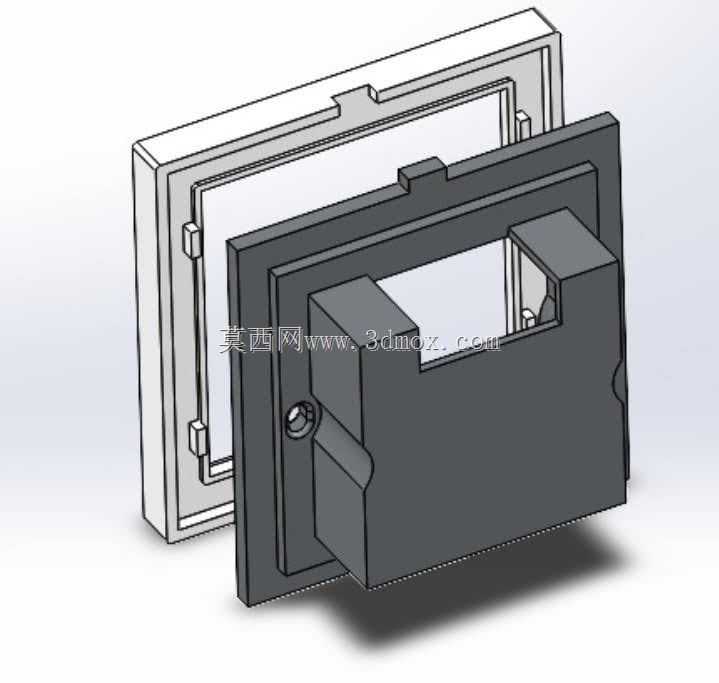

在功能特性设计上，壳体采用前后分体式扣合结构，前框为触摸面板安装载体，预留了透明视窗与触控感应区域的安装位，边缘做了窄边倒角处理，安装后与墙面/设备面板贴合度更高，无突出硌手感；后壳为元器件容纳腔体，侧面预留了网线进出的穿线槽与卡扣定位结构，背部设计了与标准安装底盒匹配的固定柱位，无需额外定制安装支架即可完成快速固定。前后壳通过侧边的定位卡扣与螺丝柱实现双重固定，既可以在生产装配时快速扣合定位，也能通过螺丝锁紧提升长期使用的结构稳定性，避免现场施工插拔网线时出现壳体松脱的问题。

设计思路上，这款壳体优先考虑嵌入式安装的适配性，整体外轮廓尺寸严格遵循86型标准暗装底盒的安装边界，长宽尺寸控制在86mm*86mm的通用墙面安装规格内，腔体深度根据内部交换主板的元器件高度做了适配优化，既保证内部有足够的走线空间，避免网线弯折半径过小影响信号传输，也控制整体嵌入深度不会超出常规墙面暗盒的容纳范围，适配绝大多数已完成装修的墙面点位改造需求。壳体的壁厚设计兼顾了结构强度与注塑生产的工艺性，边角位置做了均匀的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时触摸面板区域做了下沉式台阶设计，可直接粘贴钢化玻璃触摸面板，保证触控面与壳体前框的平整度一致，不会出现面板翘边、凸起的问题。

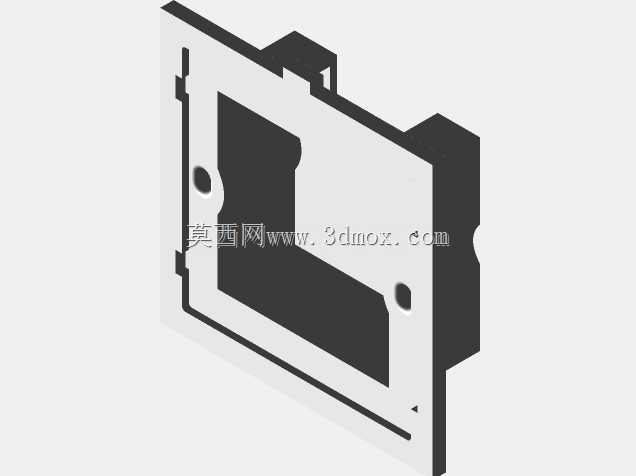

在安装边界设计上，后壳的固定孔位间距完全匹配标准底盒的安装螺丝位置，现场施工时无需重新打孔，直接将后壳与底盒通过螺丝固定后，扣合前框即可完成安装，后期维护时只需撬开前框即可完成内部主板的检修更换，无需整体拆卸壳体，大幅降低现场运维的工作量。壳体内部还预留了继电器模组、电源模块的安装卡槽，可根据实际需求扩展POE供电、端口智能通断等功能，适配不同场景下的功能定制需求，无需重新开模调整壳体结构，提升了整套结构的通用适配能力。
