仿生四足昆虫探测机器人结构设计

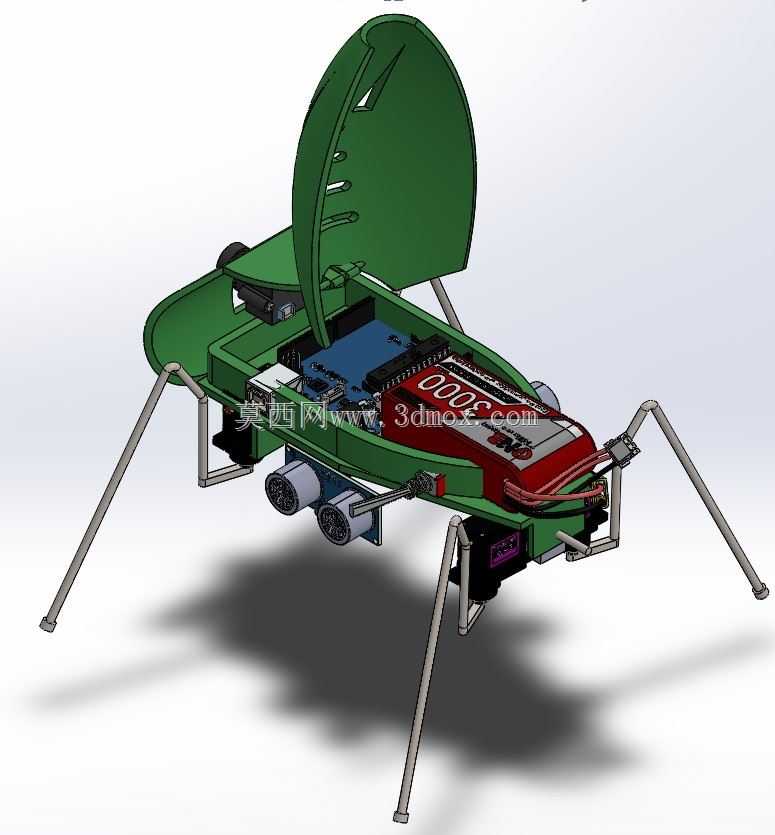

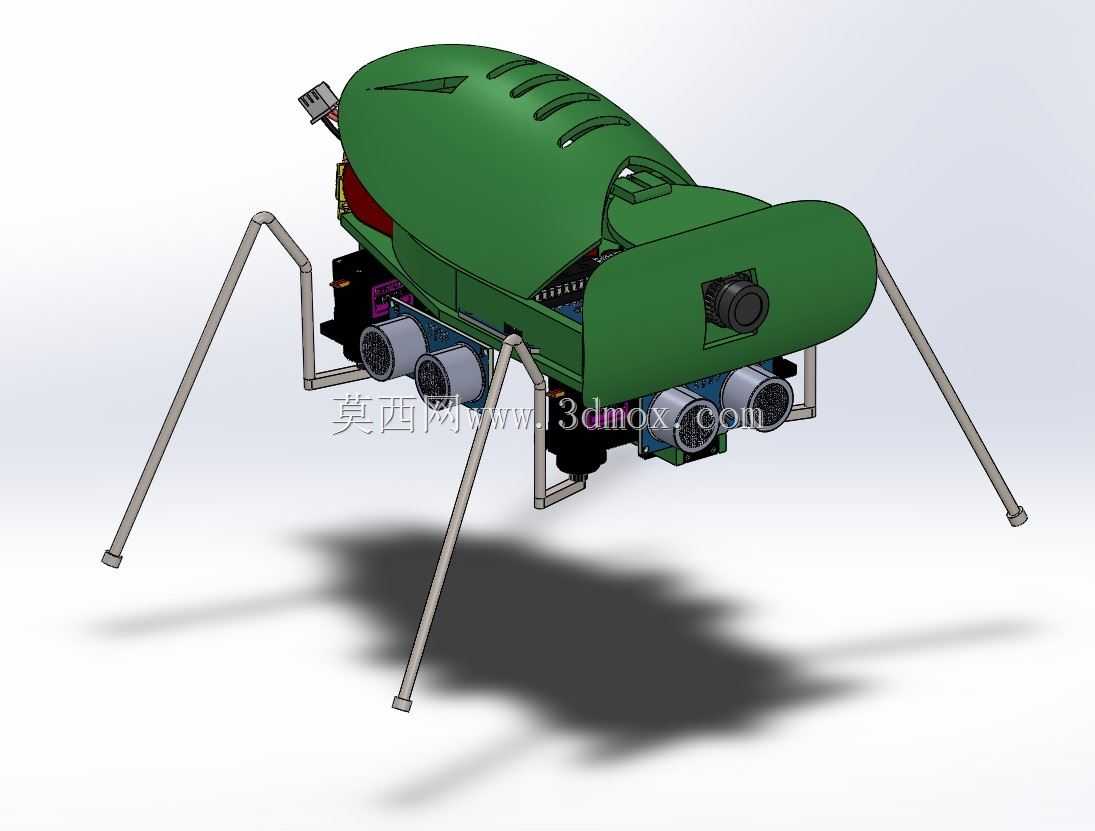

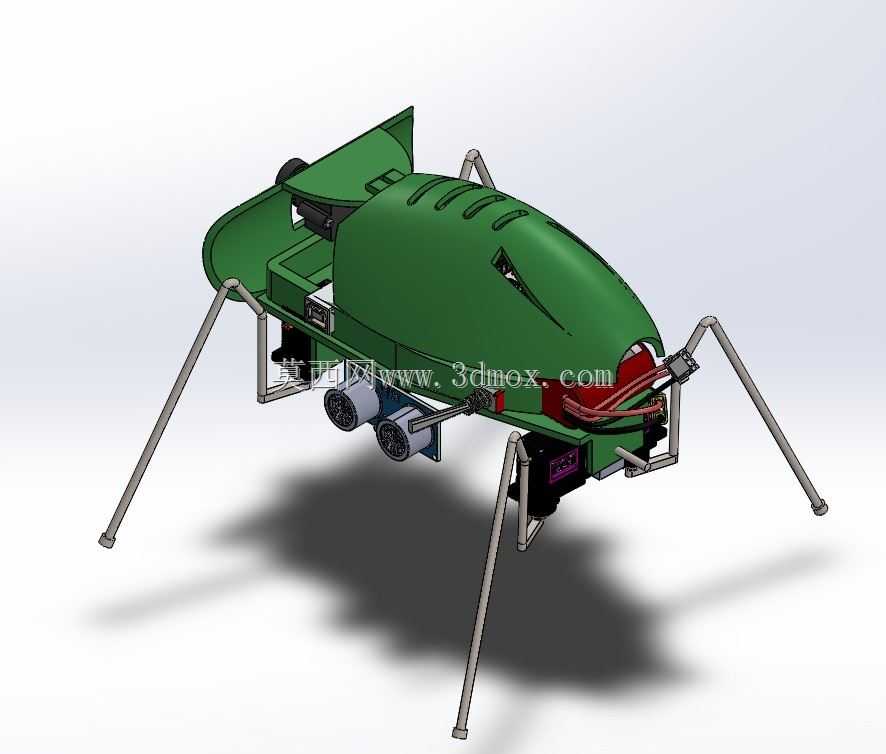

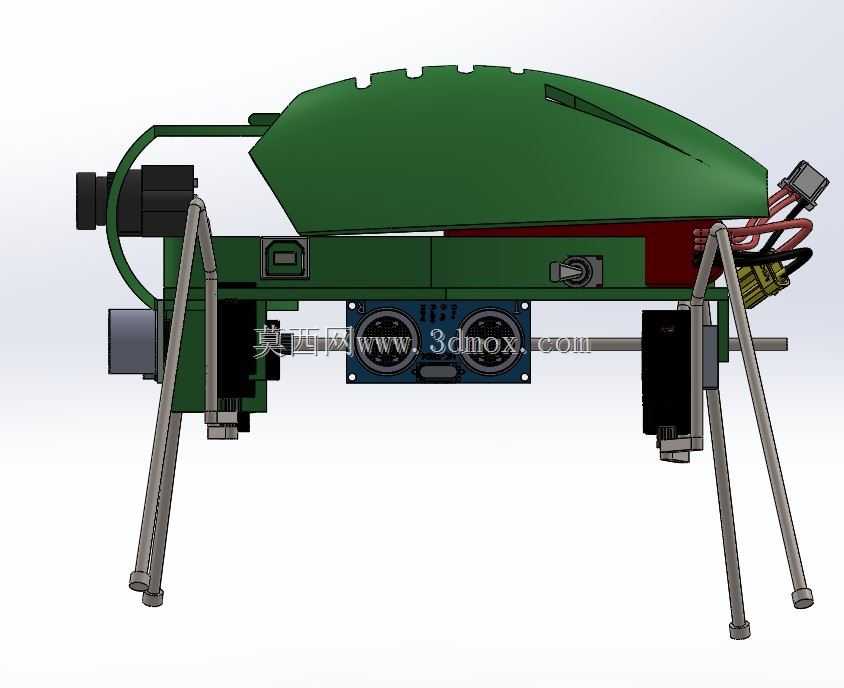

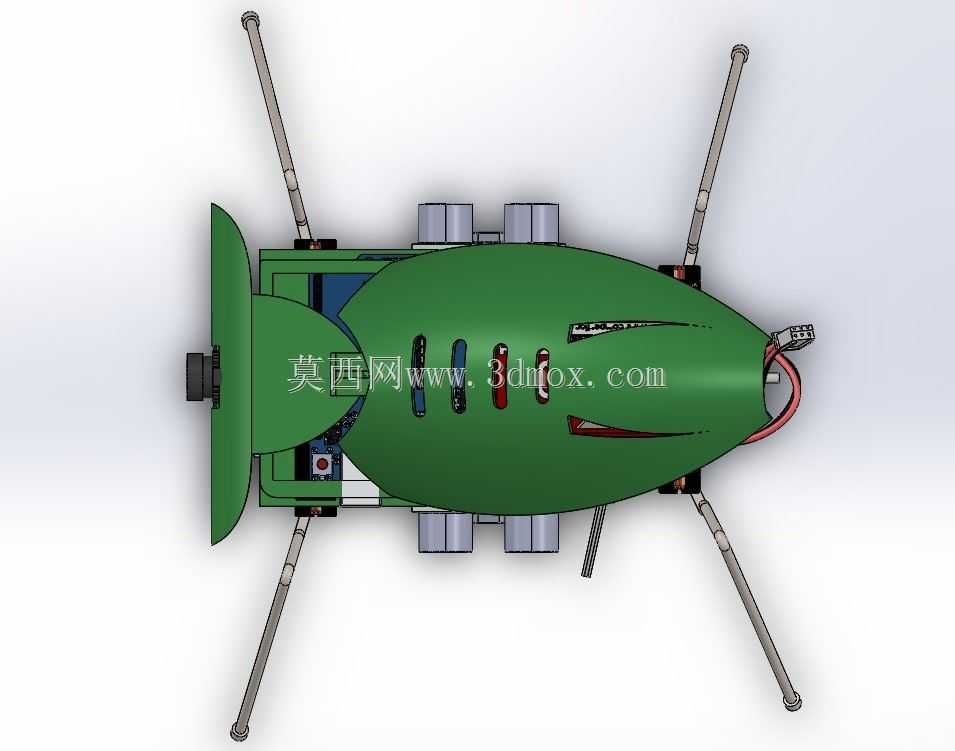

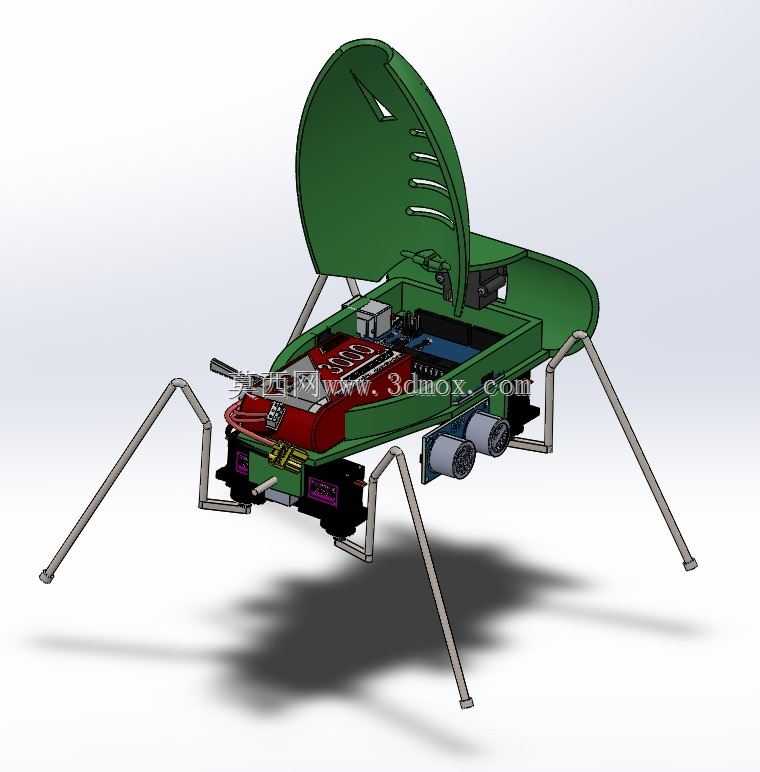

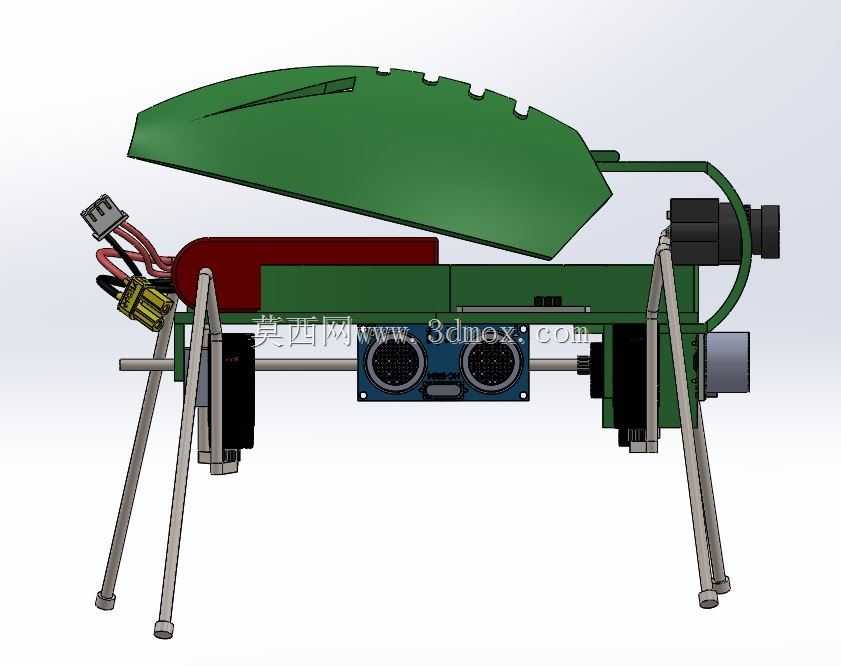

　　这款仿生四足昆虫机器人的结构设计，核心围绕狭小空间探测作业场景展开，适配工业管线巡检、灾后废墟缝隙探查、密闭空间环境侦测等常规轮式设备无法进入的作业场景，依靠仿生多足行走结构实现非结构化地形的通过能力。从结构布局来看，整体采用仿甲虫躯体的承载构型，上盖设计为可翻转开启的检修舱门，铰接结构设置在躯体后侧，开启后可直接暴露内部电控舱、动力模块与传感组件的安装位，无需拆解整体外壳即可完成元器件更换、线路检修与电池替换，大幅降低现场维护的操作难度。腿部采用四足对称分布的连杆式结构，每一条腿都设置多段铰接转动副，足端设计为圆弧面接触结构，可在碎石、倾斜坡面、狭窄凸起等复杂接触面稳定附着，避免行走过程中出现打滑、侧翻问题；

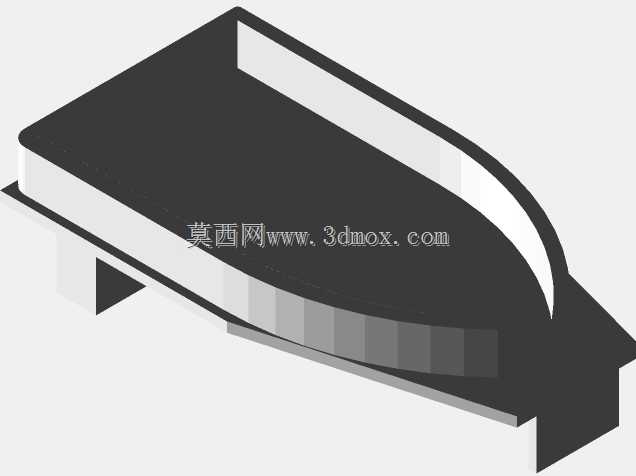

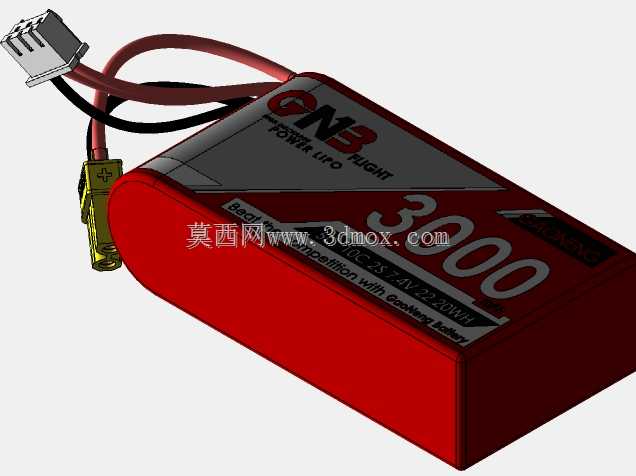

　　腿部杆件选用轻量化高强度的工程材质搭配金属铰接轴，在保证结构刚度的前提下尽可能降低运动惯量，提升行走动作的响应速度与续航表现。躯体内部采用分层式安装布局，底层预留动力驱动模块的安装位，可容纳双路驱动单元配合传动结构实现腿部动作的协同控制，中层设置电控主板与传感模块的安装卡槽，预留多组标准安装孔位可适配不同规格的环境检测传感器、图像采集模块，上层为电池仓，设置快拆卡扣结构可实现供电模块的快速更换。从安装边界来看，躯体整体轮廓做了圆弧过渡处理，无外凸的尖锐结构，可顺利通过直径略大于躯体宽度的狭窄通道，腿部收拢状态下整体外廓尺寸紧凑，可收纳进入标准的便携防护箱内，满足野外作业、应急侦测场景的便携转运需求。

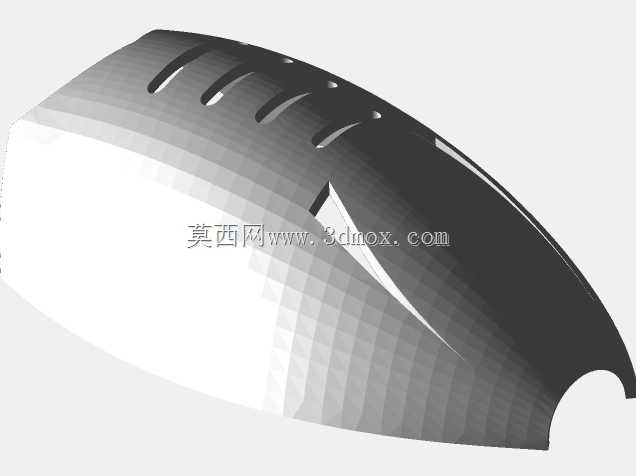

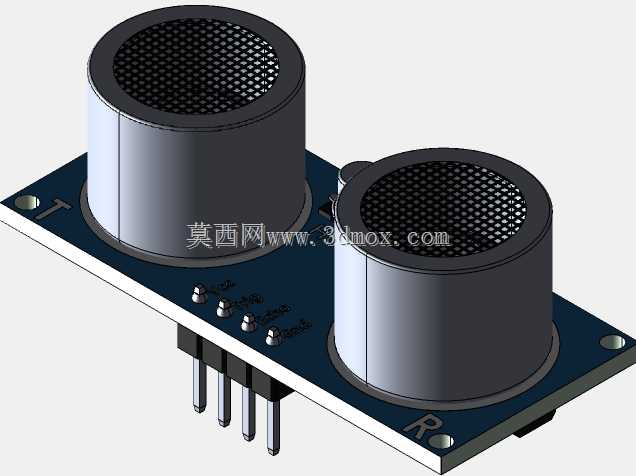

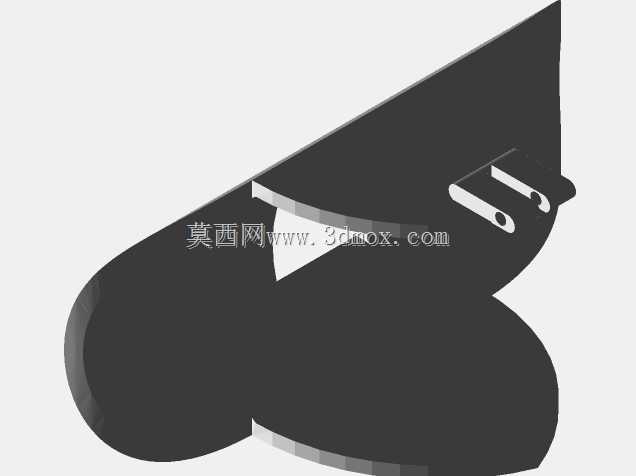

　　设计过程中重点考量了运动重心的配平，将重量较大的电池与驱动模块布置在躯体中下部位置，降低整机重心高度，在单腿抬升、坡面行走、跨越小型障碍的工况下，整机重心始终落在支撑足构成的稳定支撑多边形范围内，避免出现倾翻风险。上盖内侧设置多组加强筋结构，在不增加壳体壁厚的前提下提升外壳的抗冲击性能，可承受作业过程中掉落的碎石撞击、轻微磕碰，保护内部精密元器件不受损坏。足端与腿部杆件的铰接位置设置有限位结构，可限制腿部的过度转动，避免运动过程中出现机构干涉、杆件碰撞的问题，同时在铰接位置预留润滑脂加注通道，长期使用后可直接加注润滑介质降低转动副磨损，延长结构使用寿命。躯体前端预留传感设备的拓展安装位，可根据不同作业需求加装气体检测探头、

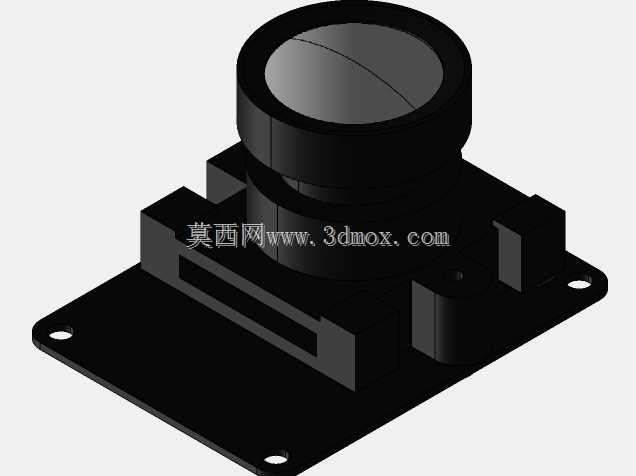

　　微型摄像头、温度传感器等侦测组件，接口采用快插式设计，更换不同功能模块时无需重新布线，可快速完成作业功能切换。腿部的运动行程经过反复校核，单腿抬升高度可满足跨越3厘米高度障碍的需求，步幅调整范围适配不同行走速度的要求，低速行走模式下可保证运动稳定性，适合精细探测作业场景，高速行走模式下可快速穿越开阔区域，提升作业效率。整机的密封结构设计考虑了多尘、潮湿作业环境的防护需求，壳体拼接位置设置密封槽可加装密封胶条，铰接轴位置设置防尘密封圈，避免外界粉尘、水汽进入躯体内部损坏电控元件，可适应户外复杂环境下的长时间作业需求。
