带三级传感探头的自动水泵控制箱体

　　在民用供水、小型工业循环水、农田灌区末端取水等场景里，水泵的启停控制一直是影响系统稳定性、能耗水平的核心环节，这款控制箱体的设计，正是围绕液位传感联动的自动控制需求展开，从结构适配到功能预留都贴合现场安装的实际痛点。

　　从实际用途来看，这款箱体是整套水泵自控系统的硬件承载主体，内部可容纳主控电路板、接线端子排、信号转换模块、小型继电器组等核心电控元件，通过外接三级液位传感探头，可实现水箱、水池不同液位节点的信号采集，自动触发水泵的启停动作，避免水泵空转、溢水等故障，同时箱体本身承担了防尘、防轻度溅水、元件防护的作用，适配泵房、户外壁挂、设备旁侧安装等多种布设场景。

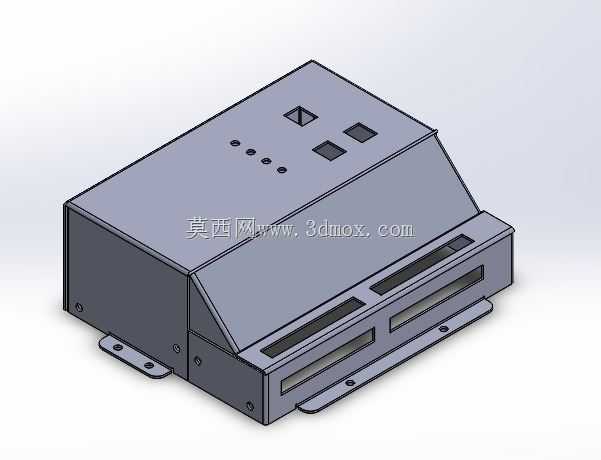

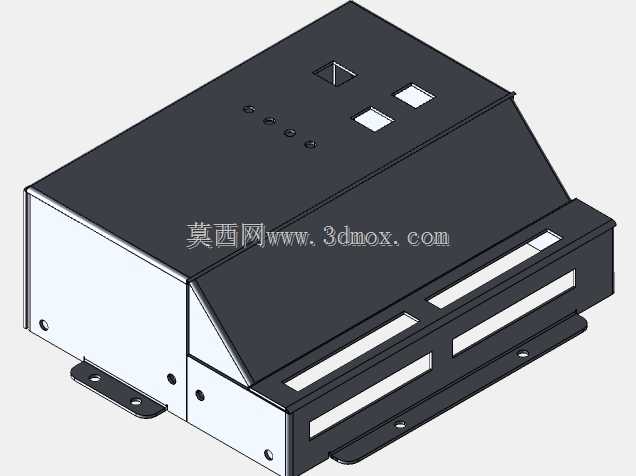

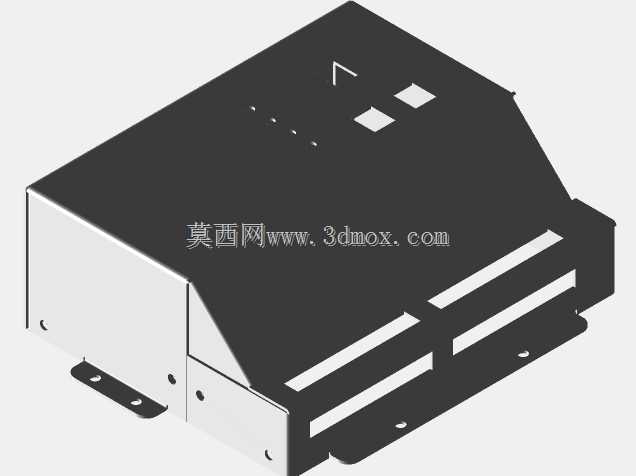

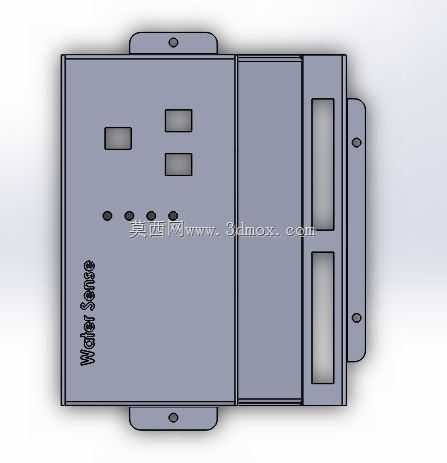

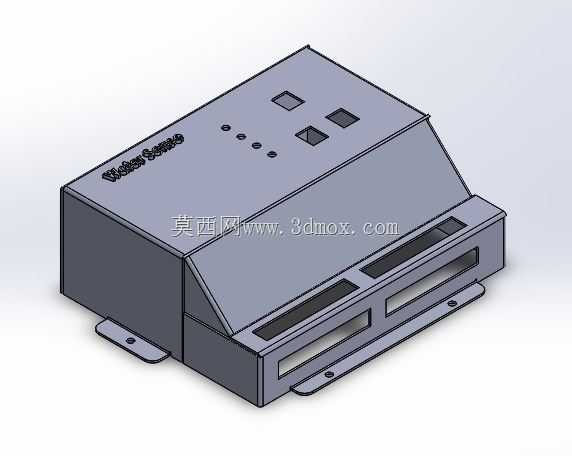

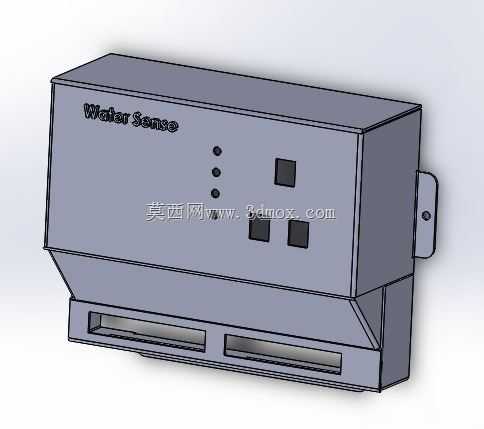

　　功能特性的设计上，箱体顶面预留了四个方形开孔与四个圆形指示灯开孔，方形开孔可对应电源、自动/手动状态、故障报警等功能的拨码开关或者数显窗口，圆形开孔直接对应三级液位状态、水泵运行状态的指示灯，运维人员无需打开箱门，就能直观判断当前系统的运行状态，快速排查液位异常、水泵故障等问题。箱体正面斜向的操作面预留了三个长条形开槽，可对应手动操作按钮、保险座、外接通讯接口的安装位，斜向设计符合人体操作视角，站立操作时无需弯腰俯身就能完成手动启停、参数复位等操作，避免了平面操作面视角遮挡、操作不便的问题。箱体底部延伸出的两个带安装孔的固定支耳，是专门为壁挂安装设计的结构，支耳与箱体主体采用折弯一体成型，没有额外的焊接拼接点，结构强度更高，能承受箱体内部元件的总重量，长期使用不会出现支耳变形、箱体脱落的问题。

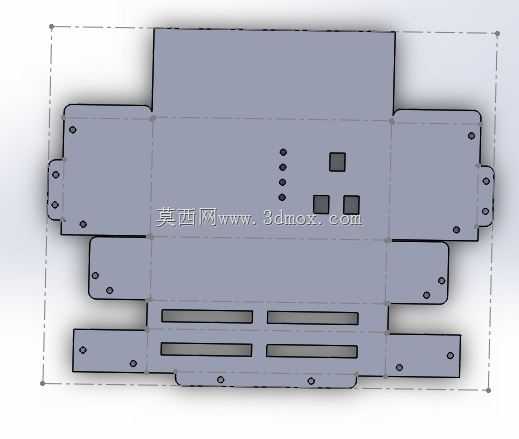

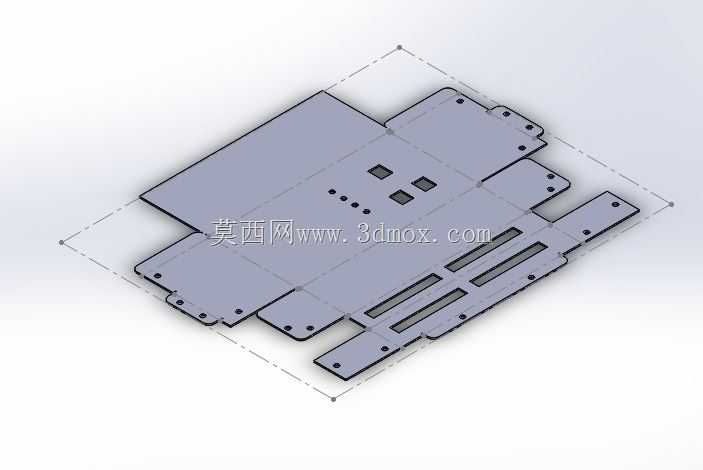

　　设计思路上，这款箱体采用了板材折弯拼接的工艺路线，整体没有复杂的曲面结构，所有折角均采用标准直角折弯工艺，加工时只需通过激光切割下料、数控折弯、边角焊接打磨就能完成主体成型，加工成本低，批量生产的一致性好，适合中小批量的配套加工。箱体的斜向操作面与顶面、侧面的拼接处做了折边咬合设计，拼接缝隙控制在1mm以内，配合内部粘贴的密封胶条，可达到IP54左右的防护等级，能阻挡日常的灰尘侵入、防止泵房内的溅水渗入箱体内部损坏电控元件。箱体内部预留了标准的DIN导轨安装位，可直接适配市面上通用的导轨式接线端子、继电器、小型断路器等元件，无需额外打孔固定，电控装配时的效率更高，后期维护更换元件也更方便。

　　外形尺寸与安装边界方面，这款箱体整体属于小型壁挂式控制箱范畴，主体宽度控制在300mm以内，深度在180mm左右，高度含支耳在内不超过200mm，整体占用墙面空间小，即使在空间局促的小型泵房、设备夹层里也能找到合适的安装位置。安装时两个支耳的中心孔距按照标准墙面膨胀螺栓间距设计，只需在墙面打两个对应尺寸的膨胀螺栓，就能将箱体直接挂装固定，安装工序简单，单人即可完成安装作业。箱体侧面预留了穿线孔的加工余量，现场布线时可根据进线方向选择在侧面或者底部开孔，安装格兰头完成线缆的引入与固定，适配不同方向的布线需求，避免线缆过度弯折影响接线可靠性。

　　在实际配套应用中，这款箱体可适配功率在7.5kW以内的单相、三相小型水泵，不管是家用增压泵、小型潜水泵还是工业循环冷却水泵，都能通过调整内部元件参数实现匹配，三级传感探头的设计可实现低液位启泵、中液位维持运行、高液位停泵的逻辑，同时可预留超高液位报警、低液位空转保护的功能，相比传统的浮球开关控制，控制逻辑更严谨，故障发生率更低，能有效减少水泵的无效启停次数，延长水泵的使用寿命。箱体表面采用喷塑处理，可适应潮湿、多尘的安装环境，长期使用不会出现漆面脱落、壳体锈蚀的问题，适合在供水、排水、小型循环水系统中长期使用。
