带线圈6mm规格步进电机结构设计

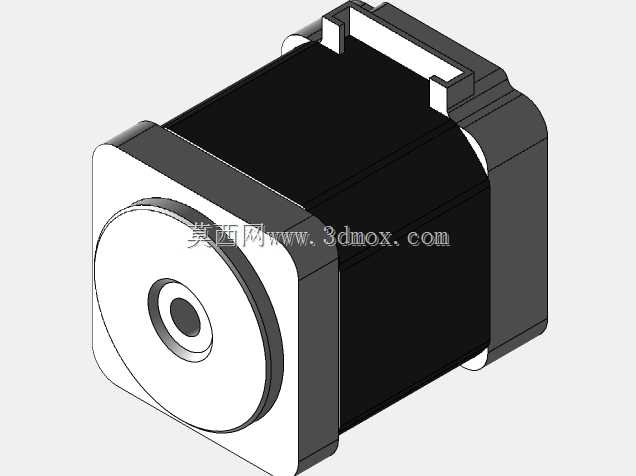

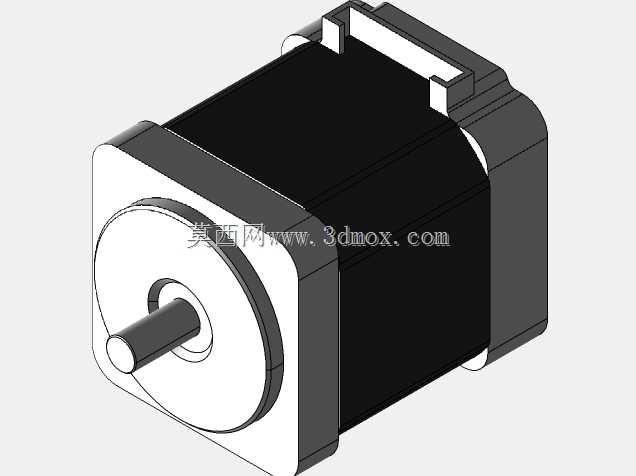

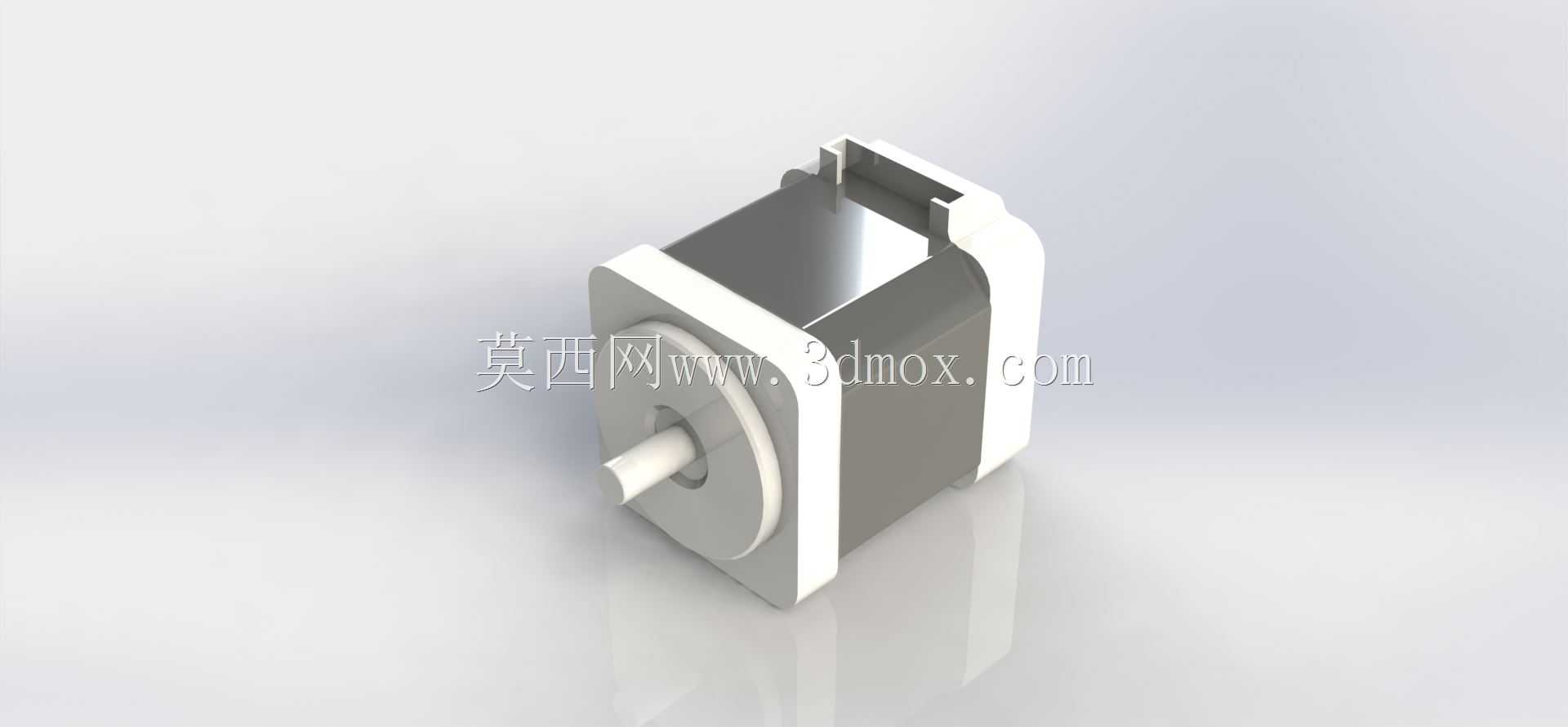

这款6mm规格的步进电机，是面向小型化精密传动场景开发的动力执行元件，核心应用覆盖消费电子精密调节机构、小型医疗检测设备进给单元、微型自动化点位驱动模块、桌面级精密仪器调焦组件、智能穿戴设备微型传动结构等对安装空间有严苛限制的领域，能够在极小的安装边界内实现精准的角位移控制，满足低负载工况下的高精度步进传动需求。作为开环控制体系下的精密动力元件，它可将电脉冲信号直接转化为对应步距角的机械角位移，无需额外加装位置反馈装置即可实现精准的点位定位，搭配对应的驱动控制电路，能够实现正反转切换、转速调节、步距细分等功能，在低速运行状态下可输出稳定的保持转矩，避免负载端出现位置偏移，适配小负载、高精度、低转速的传动需求。产品在设计阶段充分考量了微型化应用的实际痛点，整体采用方形安装基座搭配前端伸出轴的经典布局，外壳做了规整的直角处理，既能够最大化利用安装空间，也便于在紧凑的设备腔体内部完成贴装固定；内部集成了完整的线圈绕组结构，还原了定子、转子、线圈的实际装配关系，各部件之间预留了合理的装配间隙，既保证电磁转换效率，也避免运行过程中出现部件干涉。前端输出轴采用圆柱光轴设计，可通过过盈配合、胶粘或者微型联轴器的方式与负载端传动结构连接，轴伸长度与直径做了适配性匹配，能够满足微型齿轮、同步带轮、凸轮等传动件的安装需求。从安装边界来看，这款电机整体外形规整，方形机座的四个边角可预留安装孔位，适配M1-M2规格的微型紧固件，安装时无需额外预留过大的操作空间，机座侧面的出线位置做了结构优化，可根据实际布线需求调整出线方向，避免线缆与周边其他部件产生干涉。设计过程中优先平衡了结构紧凑性与运行可靠性，线圈部分的排布充分利用了定子内部空间，在有限的体积内最大化绕组匝数，保证足够的输出转矩；转子与定子之间的气隙控制在合理范围，既降低运行过程中的磁阻损耗，也避免加工装配误差导致的扫膛问题；外壳结构兼顾了防护性能与散热需求，能够在常规室内工况下为内部线圈与磁路结构提供基础防护，同时通过金属壳体传导线圈运行产生的少量热量，保证长时间运行的稳定性。这款电机的结构设计完全贴合实际量产产品的装配逻辑，可直接用于小型设备的传动方案验证、安装空间校核、装配干涉检查等前期开发环节，帮助工程师在产品设计阶段快速完成动力元件的选型匹配与布局规划，减少后续样机迭代的调整成本。
