双滑块微型直线导轨结构设计

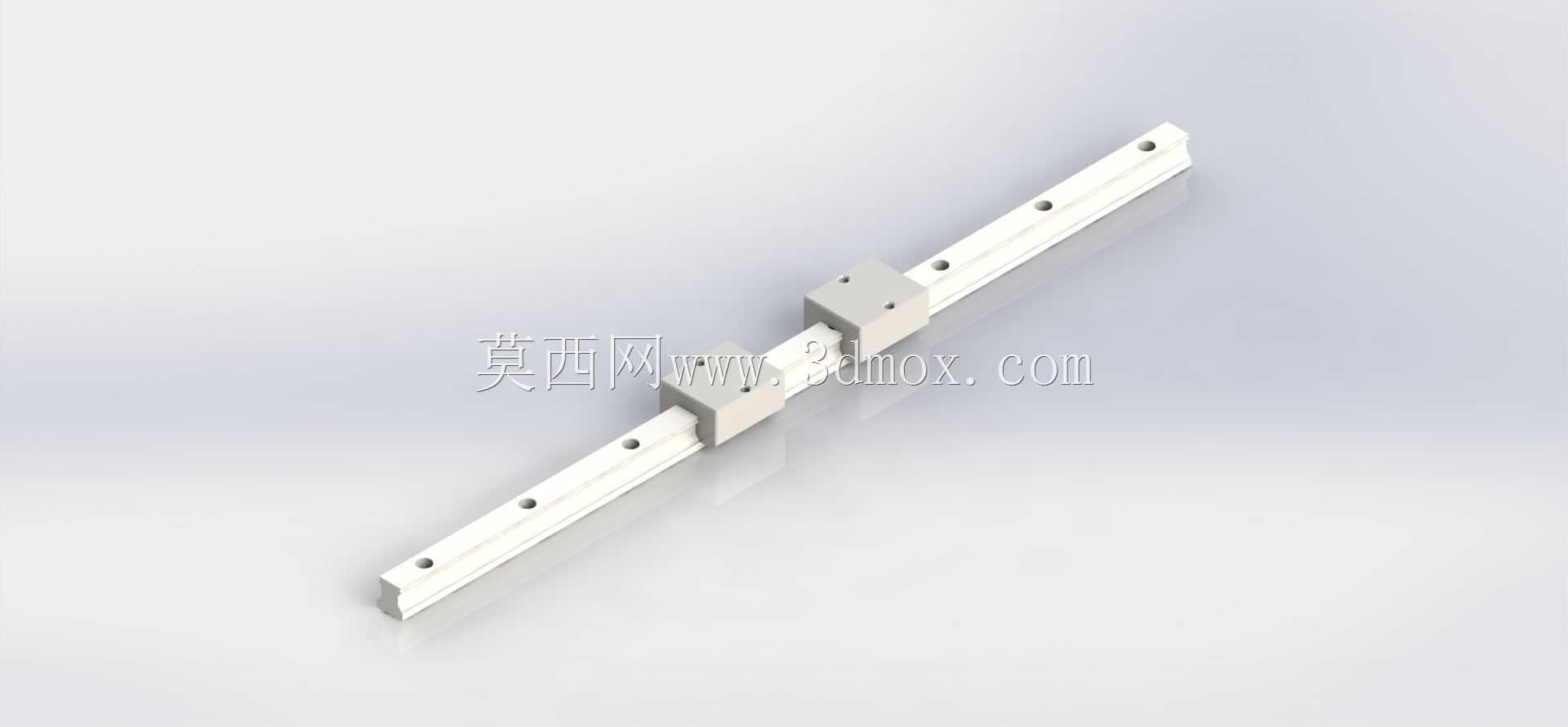

这款双滑块配置的微型直线导轨，是精密线性传动场景中极为常用的导向承载部件，广泛应用在电子制造流水线的点胶工位、小型检测设备的位移滑台、桌面级数控加工单元的进给轴、光学检测仪器的调焦机构、医疗实验设备的样本推送结构中，承担着低阻力高精度直线运动导向的核心作用。在实际设备运行过程中，导轨主体作为固定基准安装在设备安装基面之上，两个独立滑块可沿导轨滚道做同步或独立的直线往复运动，滑块端面预留的安装孔位可直接搭载执行末端负载，将驱动元件的旋转运动转化为精准可控的直线位移，有效降低运动过程中的偏摆误差，保障负载运行的直线度与重复定位精度。

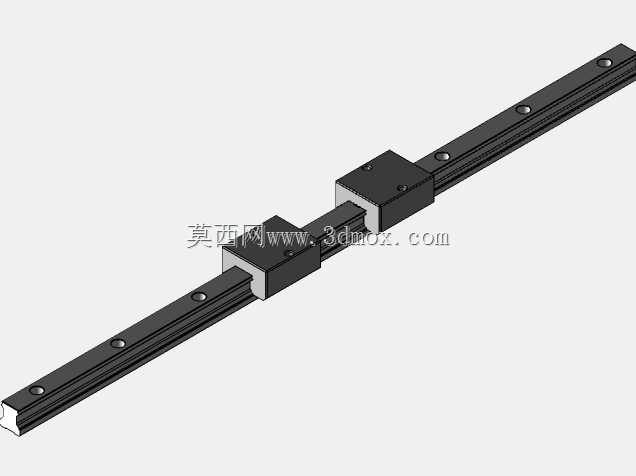

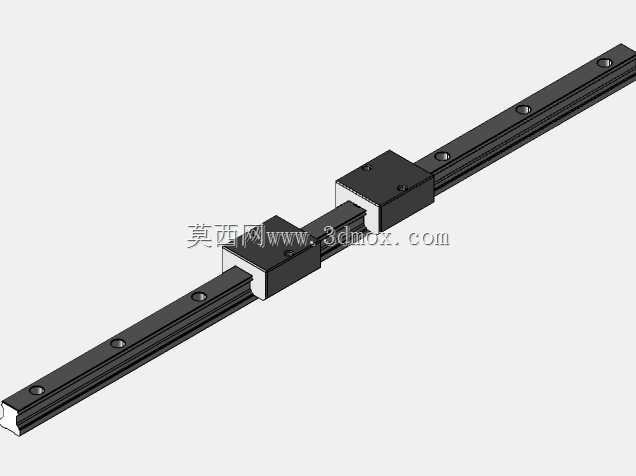

从设计思路来看，这款导轨采用了四方型滑块与滚柱型滚道配合的结构形式，导轨本体为一体化冷拉成型的合金钢型材，滚道面经过精密磨削加工，表面粗糙度控制在极低水平，保障滑块滚动体运行时的顺滑度，降低运行噪音与摩擦阻力。两个滑块采用对称式布局设计，可根据实际负载的重心位置调整滑块间距，既可以应对短行程高频往复的快速移动场景，也能在长行程输送场景下通过拉开滑块间距提升整体抗倾覆力矩能力，避免负载偏载导致的滑块卡滞、磨损加剧问题。导轨两侧设计有统一规格的沉头安装孔，可直接通过内六角螺丝固定在设备安装台面上，安装时无需额外加工避让槽，沉头孔深度经过精准核算，螺丝锁紧后不会突出导轨表面，避免干涉滑块的正常运行。

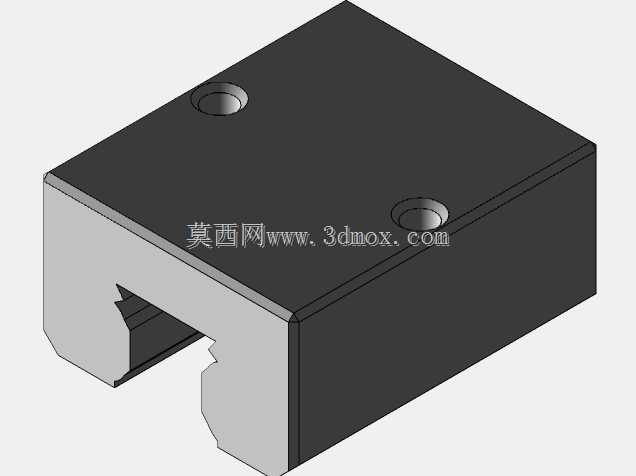

在外形尺寸与安装边界层面，这款微型导轨的截面宽度适配小型设备的紧凑安装空间，导轨总长度可根据实际设备行程需求裁切适配，滑块的顶面与侧面均预留了标准规格的螺纹安装孔，孔位间距符合通用线性部件的安装规范，可直接替换同规格的市面常规导轨产品，无需重新设计安装基座。滑块两端设计有嵌入式防尘刮屑片，可在滑块往复运动时刮除导轨表面附着的粉尘、细小切屑等杂物，避免杂物进入滚道内部造成滚动体磨损，延长导轨整体使用寿命。导轨与滑块的配合间隙经过预压调整，既不会因间隙过大导致运动精度下降，也不会因预压过紧造成运行阻力升高、发热磨损加快的问题，可在0-40摄氏度的常规工业环境下长期稳定运行，适配每分钟0-30米的运行速度范围，满足绝大多数中小型自动化设备的直线导向需求。
