10mm规格微型直流驱动电机结构设计

这款10mm规格的微型直流电机，是面向小体积精密传动场景开发的动力输出元件，在消费电子、小型医疗设备、精密仪器、智能玩具、微型自动化执行机构等领域有着广泛的应用空间。在实际使用场景中，这类小尺寸电机常作为核心动力源，承担小负载下的连续旋转驱动、精准位置微调、短周期往复动作输出等功能，比如在便携式胰岛素注射泵中负责药液推送的动力供给，在微型智能门锁中承担锁舌的伸缩驱动，在桌面级小型精密云台中实现镜头角度的微调，在手持小型美容仪中带动按摩头做规律旋转运动，能够在有限的安装空间内提供稳定可靠的动力输出。

从功能特性来看，这款直流电机采用经典的有刷直流结构设计，启动扭矩充足，响应速度快，调速线性度好，通过调整输入电压即可便捷实现转速调节，适配不同负载下的动力输出需求。电机本体做了一体化的外壳封装，能够有效阻隔日常使用中的粉尘、轻微潮气侵入内部绕组与换向结构，提升不同工况下的运行稳定性，输出轴采用标准圆柱轴设计，可直接配套微型联轴器、小模数齿轮、同步带轮等传动零件，快速搭建完整的小型传动链路。

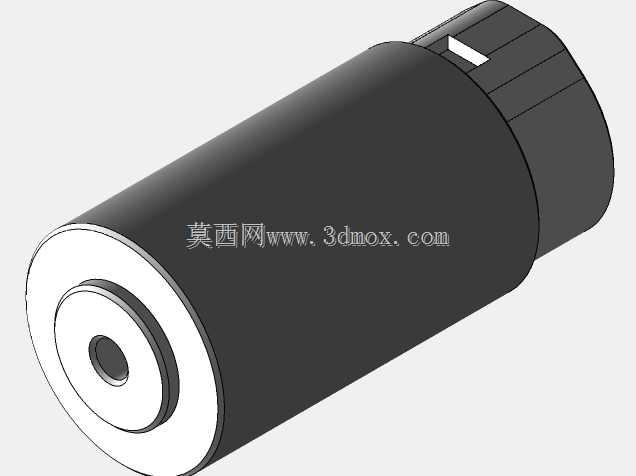

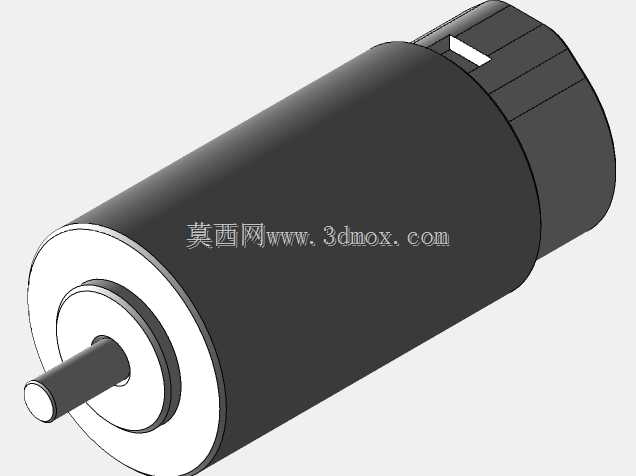

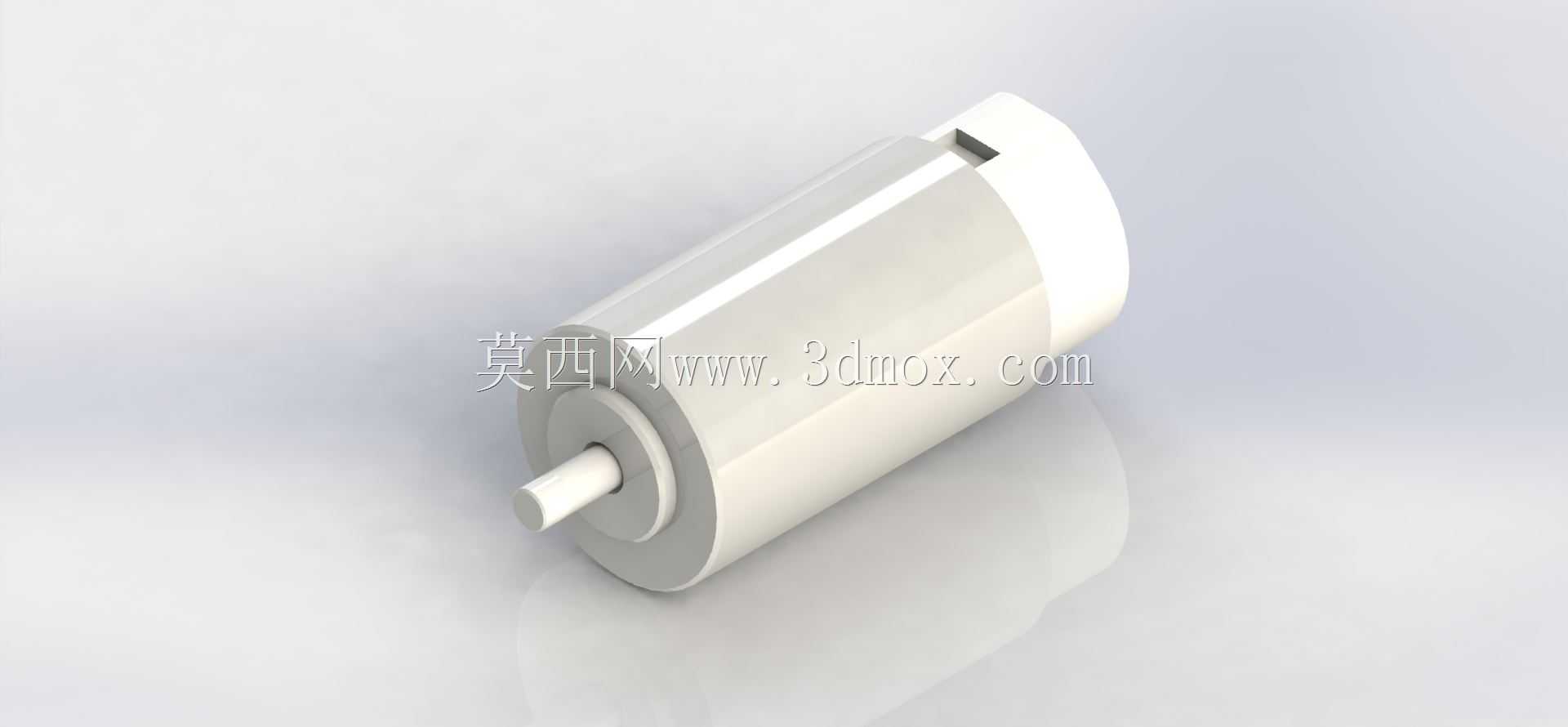

在设计思路上，这款电机严格遵循10mm外径的尺寸边界做结构排布，将定子永磁体、转子绕组、换向器、电刷组件等核心部件在有限的圆柱空间内做紧凑化布局，在保证核心电磁性能达标的前提下，尽可能压缩轴向与径向的冗余尺寸，让整体结构更加小巧。外壳采用薄壁金属材质，既可以作为内部磁路的导磁部件提升磁能利用率，又能保证整体结构的机械强度，避免安装或使用过程中受外力挤压出现形变，影响内部转子的正常运转。输出轴与端盖的配合位置做了精密的同轴度管控，保证轴系转动时的径向跳动控制在极小范围内，降低运行过程中的振动与噪音，适配对运行平稳性有较高要求的精密场景。

从安装边界来看，这款电机主体外径严格控制在10mm，整体轴向长度适配小空间安装需求，输出轴的直径、伸出长度都做了标准化的尺寸设计，安装时既可以通过外壳圆柱面做紧配固定，也可以配套对应的微型电机安装支架做锁附固定，不需要额外做复杂的结构改制就能快速集成到终端产品中。电机的出线位置做了防拉扯的结构强化，避免装配或使用过程中线缆受力脱落，提升整体的使用可靠性，能够适配各类紧凑空间内的动力集成需求，为小型终端产品提供稳定的动力支撑。
