28BYJ-48型5V减速步进电机结构设计

这款微型减速步进电机是小型自动化执行场景中应用极为广泛的动力元件，常见于智能家电风向调节、小型云台传动、3D打印机进料机构、智能门锁锁舌驱动、教学实验装置传动、小型工艺品动态结构等对安装空间要求严苛、控制精度有基础需求的低负载传动场景，能够在脉冲信号驱动下实现固定角度的步进转动，配合减速齿轮组输出合适的扭矩，带动负载完成精准的角度调整与位置切换，避免普通直流电机无法精准控位、启停惯性过大的问题。

从功能特性来看，该款电机采用永磁式步进结构搭配内置多级齿轮减速组，将电机转子的高速低扭矩输出通过齿轮啮合减速转化为低速高扭矩输出，在5V直流供电条件下即可稳定运行，步进角经过减速后被细分，能够实现更小的单次转动角度，提升位置控制的精准度，同时自带的阻尼特性可以让输出轴在断电状态下保持一定的锁止力矩，避免负载受外力影响出现位置偏移，不需要额外加装抱闸结构就能满足多数低负载场景的位置保持需求。

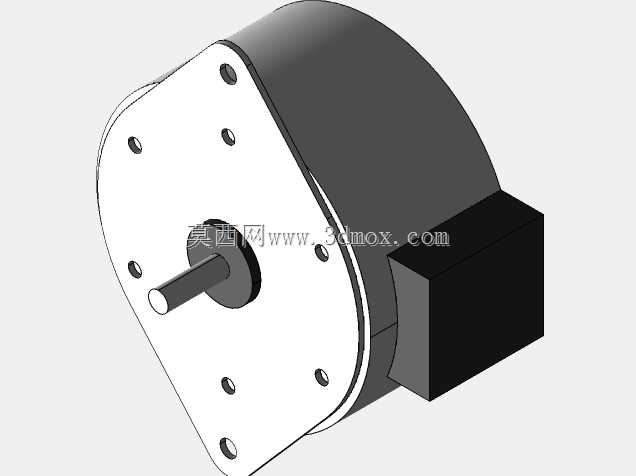

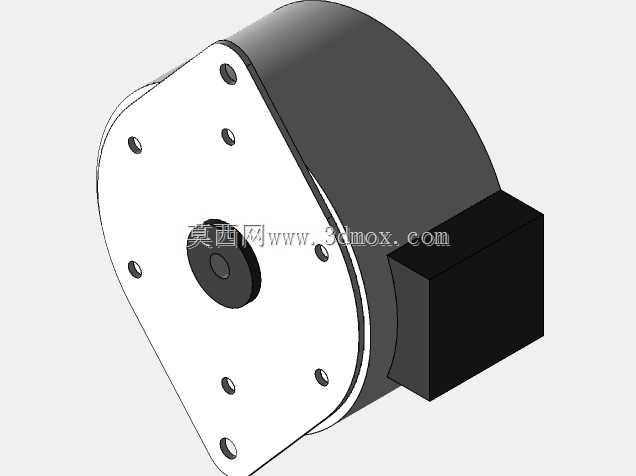

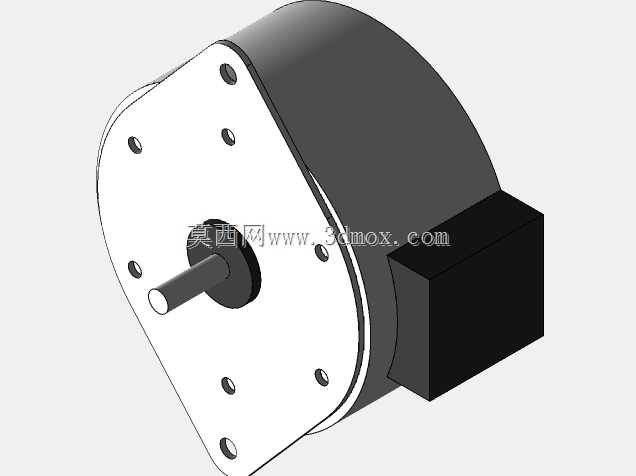

在设计思路上，整体结构采用一体化集成设计，将减速齿轮组完全封装在前端的方形安装壳体内，后端为步进电机的定子与转子腔体，侧方预留接线端的安装位，既能够减少外部灰尘、杂物进入齿轮啮合区域影响传动寿命，也能让整体结构更加紧凑，减少零散部件的装配难度。前端安装面采用规则方形布局，沿圆周方向均匀布置多个安装固定孔，输出轴从安装面中心位置伸出，轴端采用标准D型切面结构，能够和配套的传动轮、摇臂等零件实现无相对滑动的周向固定，避免传动过程中出现打滑丢步的问题。

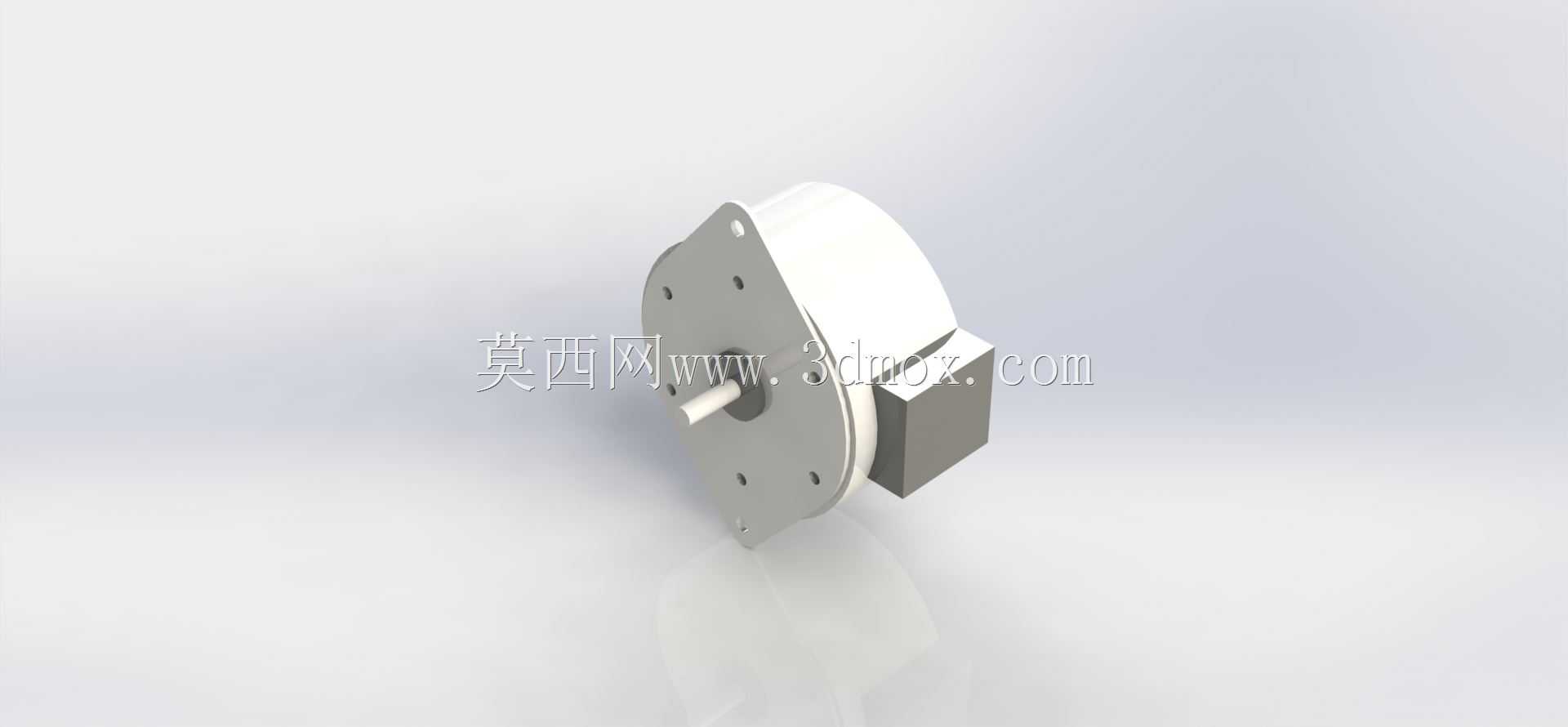

从安装边界来看，整体外形为圆柱电机主体搭配方形前端安装座的组合结构，径向尺寸控制在极小范围内，轴向总长度适配小型设备的内部安装空间，安装孔的孔位间距、输出轴的伸出长度与直径都遵循微型减速步进电机的通用适配尺寸，能够直接替换同规格的同类型产品，不需要对原有设备的安装结构做额外修改。接线端位于电机侧方的凸起结构上，预留的接线空间能够方便导线焊接与接插件安装，不会和周边的安装结构产生干涉，整体结构的重心靠近安装面一侧，安装后不会因为重心偏移产生额外的振动，运行过程中噪音低、传动平稳，适合对运行静谧性有要求的民用小型设备场景使用。
