自行车油压碟刹手柄夹器扣合组件

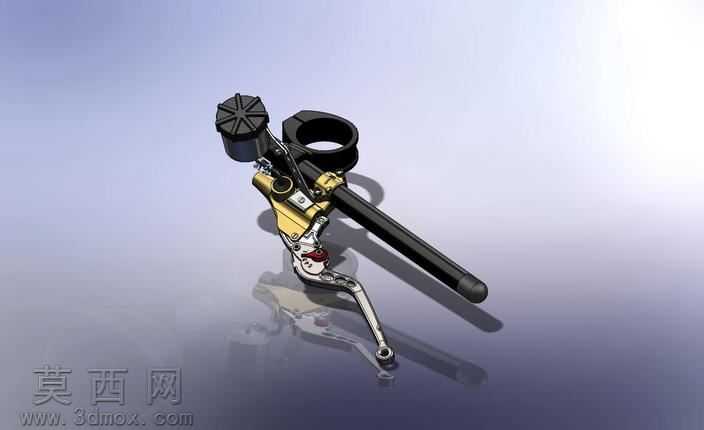

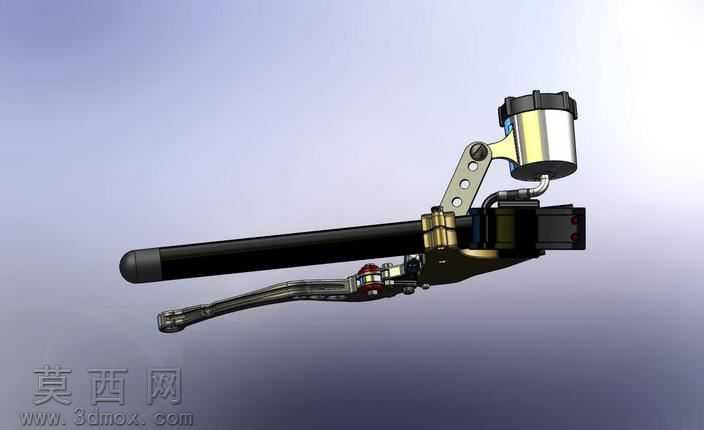

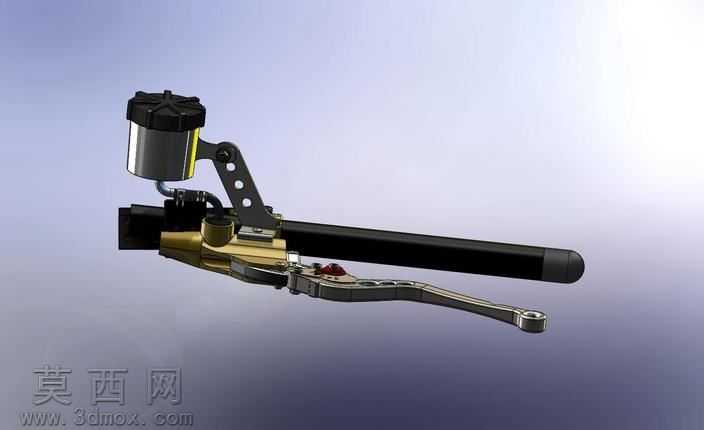

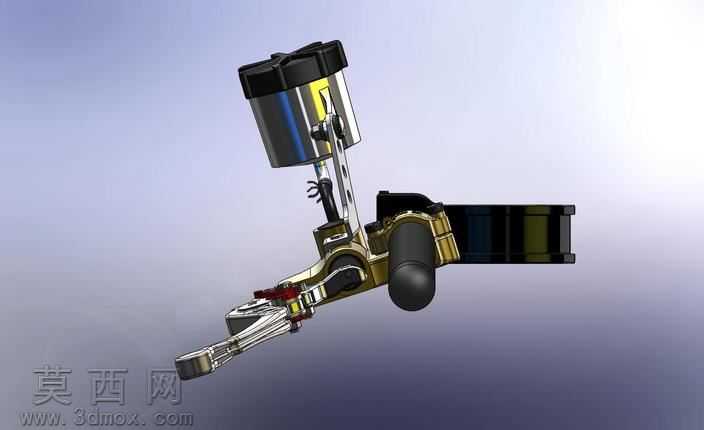

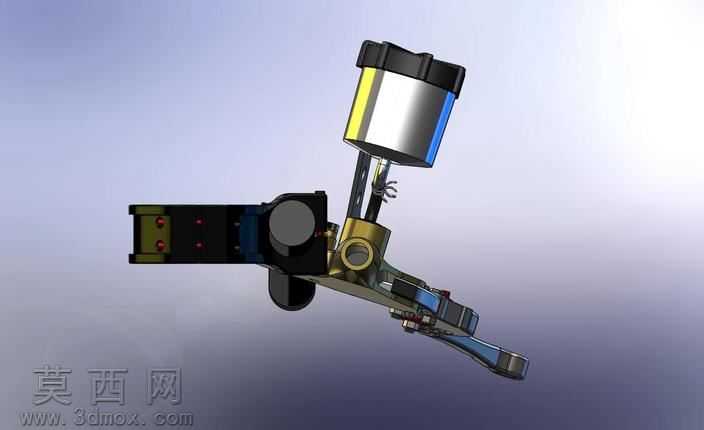

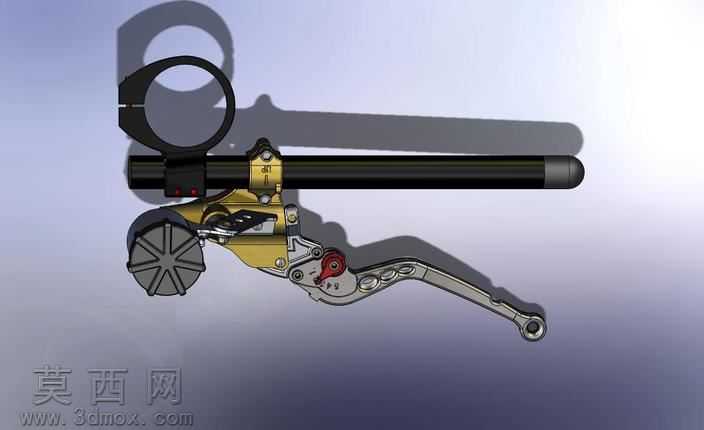

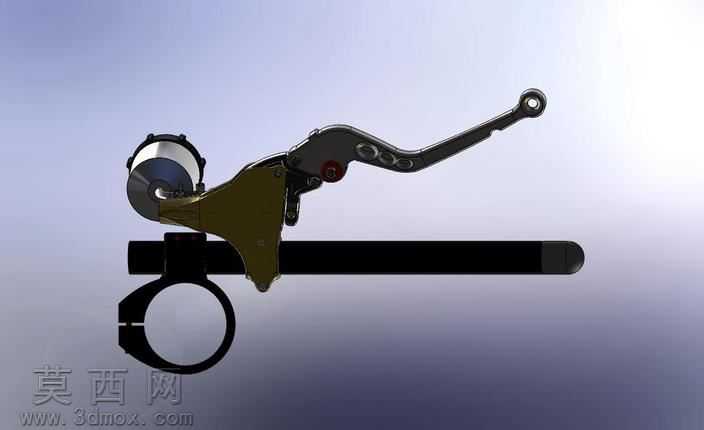

本作品为自行车油压碟刹的扣式锁紧操作组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配逻辑，对每一个零件的尺寸公差、配合间隙都做了精准还原，确保模型可直接用于结构验证与生产参考。建模阶段先从核心的油管固定基座开始绘制，通过拉伸、切除、扫描等基础特征搭建基座主体，再对安装孔位、限位卡槽做细节细化，保证基座与车把安装位的匹配精度；随后构建手柄杠杆结构，重点还原手柄的铰接转轴位置、力臂比例，通过曲面放样完成手柄握持区的人体工学曲面，让手柄轮廓贴合骑行时的手指握持弧度，避免生硬棱角带来的操作不适感。夹器部分的建模还原了来令片的安装槽、活塞的活动腔室，对碟片适配的开口尺寸做了精准控制，同时还原了调节旋钮的防滑齿纹，通过圆周阵列特征完成齿纹的均匀排布，还原真实零件的防滑操作手感。扣式锁紧结构是本模型的设计核心，建模时重点还原了锁扣的铰接转轴、卡扣卡槽的配合轮廓，通过装配体的干涉检查验证锁扣扣合时的行程，确保锁止状态下可以牢牢抱紧车把管壁，不会出现松脱移位的问题。材质渲染阶段，针对不同零件做了差异化材质赋值：车把横管采用磨砂黑色金属材质，模拟铝合金阳极氧化的哑光质感，表面添加细微的颗粒纹理还原真实的喷砂处理效果；基座与夹器主体采用金色金属漆材质，还原高端刹车配件的金属镀层质感，边缘做轻微的倒角高光处理，凸显零件的加工精度；手柄部分采用银色抛光金属搭配红色调节拨钮，红色部件做亮面烤漆质感，与金色主体形成视觉对比，突出操作部件的位置；锁扣的黑色塑料部件做哑光橡胶质感，还原锁扣接触部位的防滑阻尼特性。渲染时采用侧上方主光源搭配底部补光，投射出清晰的结构阴影，凸显零件之间的层叠装配关系，让整体结构的层次感更加分明。结构设计上，本组件采用杠杆式油压传动逻辑，手柄捏合时推动油缸活塞建立油压，驱动夹器活塞带动来令片夹紧碟片实现制动，扣式锁止结构可以在非骑行状态下固定手柄位置，避免运输或停放过程中手柄意外晃动导致的油压泄漏或者部件磕碰，同时锁扣的快拆设计可以快速实现手柄的安装与拆卸，无需额外工具即可完成车把上的位置调整。整体模型完整还原了油压碟刹操作组件的所有装配细节，每一个螺丝孔位、弹簧卡槽、密封槽都做了1:1还原，可用于自行车配件的结构设计参考、装配教学演示，也可用于产品宣传的渲染素材使用。
