三角布局三链轮链条传动结构设计

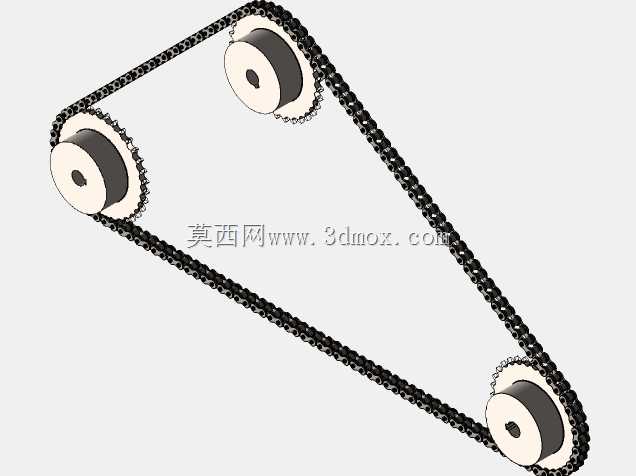

这套三角排布的三链轮链传动结构，是机械传动系统中十分经典的动力传递方案，广泛应用在轻工输送设备、小型农机传动单元、自动化生产线的分动动力传递、包装设备的多工位同步驱动等场景中，能够在有限的安装空间内，实现单动力输入向三个不同方位的执行部件同步传递扭矩，相比传统两链轮直连传动，三角布局可以灵活适配设备内部错落的安装点位，无需额外增设张紧轮即可通过三个链轮的位置排布获得合适的链条包角，有效减少传动过程中的打滑跳齿风险。

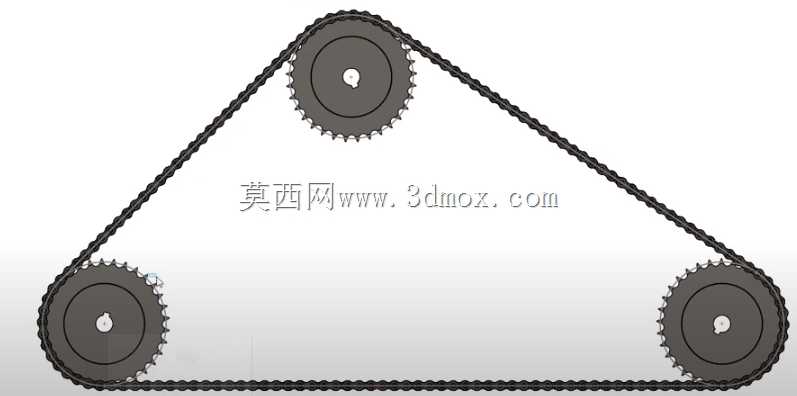

从实际用途来看，这套传动结构主要承担定传动比的动力输送功能，链传动本身具备无弹性滑动、平均传动比恒定、传递效率高的特点，能够在有粉尘、轻微油污的常规工业工况下保持稳定工作，对安装环境的适应性要强于同步带传动，传递相同扭矩时的结构紧凑度也优于普通平带传动。三个链轮分别对应三个动力接入或输出点位，上方单轮、下方双轮的三角排布，让链条的张紧力可以均匀分布在三个啮合点位，运行过程中链条的多边形效应带来的振动会被三角结构的闭环张力部分抵消，运行平稳性优于同规格的两链轮长距离传动结构。

在设计思路上，这套结构优先匹配了常规短节距精密滚子链的啮合参数，每个链轮的齿形都按照标准链窝轮廓设计，保证链节进入和退出啮合时能顺畅滑入齿槽，避免卡滞、咬链的问题。三个链轮的中心距设置充分考虑了链条的垂度要求，下方两个链轮的水平间距、上下链轮的垂直间距都经过合理匹配，既保证链条有足够的啮合包角，又预留了链条磨损伸长后的张紧调整余量，无需额外改动安装基座即可通过微调其中一个链轮的位置完成张紧维护。链轮中心都设计有标准键槽孔位，能够直接与常用的传动轴配合，通过平键传递扭矩，安装时无需额外定制连接轴件，适配性较强。

从安装边界来看，这套结构的整体外轮廓为正三角形态，安装时需要预留的空间边界清晰，三个链轮的安装轴座可以直接固定在设备的安装立板上，链条环绕形成的内部中空区域可以避让设备内部的走线、管路或是其他小型功能部件，充分利用设备内部的闲置空间，不会额外占用过多的安装位置。链轮的齿部经过参数化设计，齿厚、齿顶圆直径都匹配对应规格链条的尺寸要求，运行时链节与齿面的接触应力分布均匀，能够有效降低齿面磨损，延长整套传动结构的使用寿命，日常维护仅需定期加注润滑脂、检查链条张紧度即可，维护成本较低，非常适合各类中小型机械设备的动力分动传递场景使用。
