带安装法兰的小型流体转接基座结构

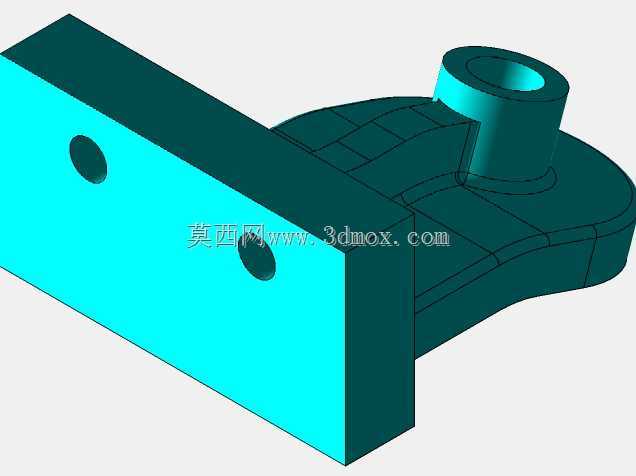

　　在小型流体管路布设、桌面级实验台气路搭建、小型液压支路分流的场景里，这类带侧置安装法兰的转接基座是很常见的连接件，很多刚接触三维建模的从业者容易忽略这类零件的安装边界与受力细节，做出来的模型要么装配干涉，要么实际使用时出现密封失效的问题。先看安装侧的法兰结构，整块法兰做了加厚处理，两个沉头安装孔沿法兰长度方向对称排布，孔位的中心距需要匹配安装面的预留螺孔间距，沉孔深度要完全容纳内六角圆柱头螺钉的头部，保证安装后螺钉端面不突出法兰平面，避免和周边布设的管路、线束产生剐蹭，法兰和主体衔接的位置做了圆角过渡，不是直角拼接，这个细节是为了降低注塑或者铣削加工时的应力集中，避免零件在长期受管路振动的情况下出现衔接处开裂的问题。

　　主体部分的流道做了圆弧过渡的腔体设计，不是生硬的直角转弯，流体从侧方法兰对应的接口进入后，顺着圆弧腔体能平缓流向顶部的竖向接口，能减少流体在腔体内的紊流，降低管路输送过程中的压力损失，顶部的接口做了凸台加厚设计，凸台的内孔是标准的管螺纹安装基准面，凸台高度要足够容纳管螺纹的有效啮合长度，同时预留出密封垫圈的放置空间，避免安装外接接头时出现螺纹啮合不足导致的泄漏问题。设计这类零件的时候，首先要确认安装面的平面度要求，法兰和安装基础贴合的面不能有凸起的分型线或者加工刀痕，不然会导致安装后零件倾斜，顶部接口的同轴度出现偏差，外接管路强行对接后会产生持续的内应力，时间久了管路接头容易松脱。尺寸边界上，法兰的厚度要根据实际使用的压力等级调整，

　　若是用于0.6MPa以下的低压气路，法兰厚度可以控制在12-15mm区间，两个安装孔的孔径要比选用的安装螺钉大0.5-1mm，预留出装配时的位置调整余量，避免加工误差导致孔位对不上无法安装。主体腔体的壁厚要保持均匀，不能出现局部过厚的区域，不然如果是采用塑料注塑成型的话，厚壁位置容易出现缩痕，影响零件的外观和结构强度，如果是采用铝合金铣削加工的话，均匀壁厚也能减少加工时的材料去除量，缩短加工周期，降低零件的制造成本。很多初学者做这类练习模型的时候，容易把所有孔都做成直通孔，忽略沉孔、凸台、过渡圆角这些实际加工和装配必须的结构，要么就是把安装孔的位置做的太靠近法兰边缘，导致螺钉安装时扳手没有操作空间，实际装配的时候根本没法拧紧螺钉。

　　还有一个容易被忽略的细节是顶部接口凸台和主体衔接的位置，同样要做圆角过渡，而且圆角半径不能小于1mm，不然加工的时候刀具容易在衔接处留下接刀痕，这个位置长期受流体压力的冲击，应力集中的话很容易出现裂纹，导致整个零件报废。另外，法兰的两个安装孔的轴线要保证和法兰安装面垂直，垂直度公差要控制在0.1mm以内，不然螺钉拧紧的时候会出现别劲的情况，不仅螺钉没法完全锁紧，还会导致法兰面和安装基础之间出现缝隙，影响密封性能。这类转接基座虽然结构不复杂，但是在实际设备里的用量很大，不管是小型自动化设备的气路分流，还是实验装置的液体管路转接，都能看到这类结构的身影，建模的时候把这些装配、加工、受力的细节考虑到位，做出来的模型才能直接用于实际生产，而不是只能作为外观展示的数字模型。
