可移动负载提升活动支撑装置结构设计

　　在中小吨位工件的机加工工位、装配调试产线以及设备检修现场，经常会遇到需要临时调整工件局部高度、对异形构件进行辅助承托的场景，这类场景往往不需要大吨位的起重设备全程参与，却对支撑装置的灵活性、定位可靠性有较高要求，本次设计的可移动提升支架正是针对这类细分工况开发的实用型机械构件。从实际使用场景来看，这类支架常成对或成组布置在重型工作台、装配平台的T型槽内，配合平台的基准面完成工件的调平、顶持作业，比如在大型箱体类零件的孔系加工过程中，当工件悬伸部分较长、自身刚性不足产生切削振颤时，就可以将该支架移动到悬伸段下方，调整顶部支撑头的高度顶住工件，抵消切削力带来的形变；在设备检修作业中，也可以用它临时顶起被拆卸的部件，替代枕木、垫块这类无法精准调节高度的传统工装，减少调整过程中的对位耗时。

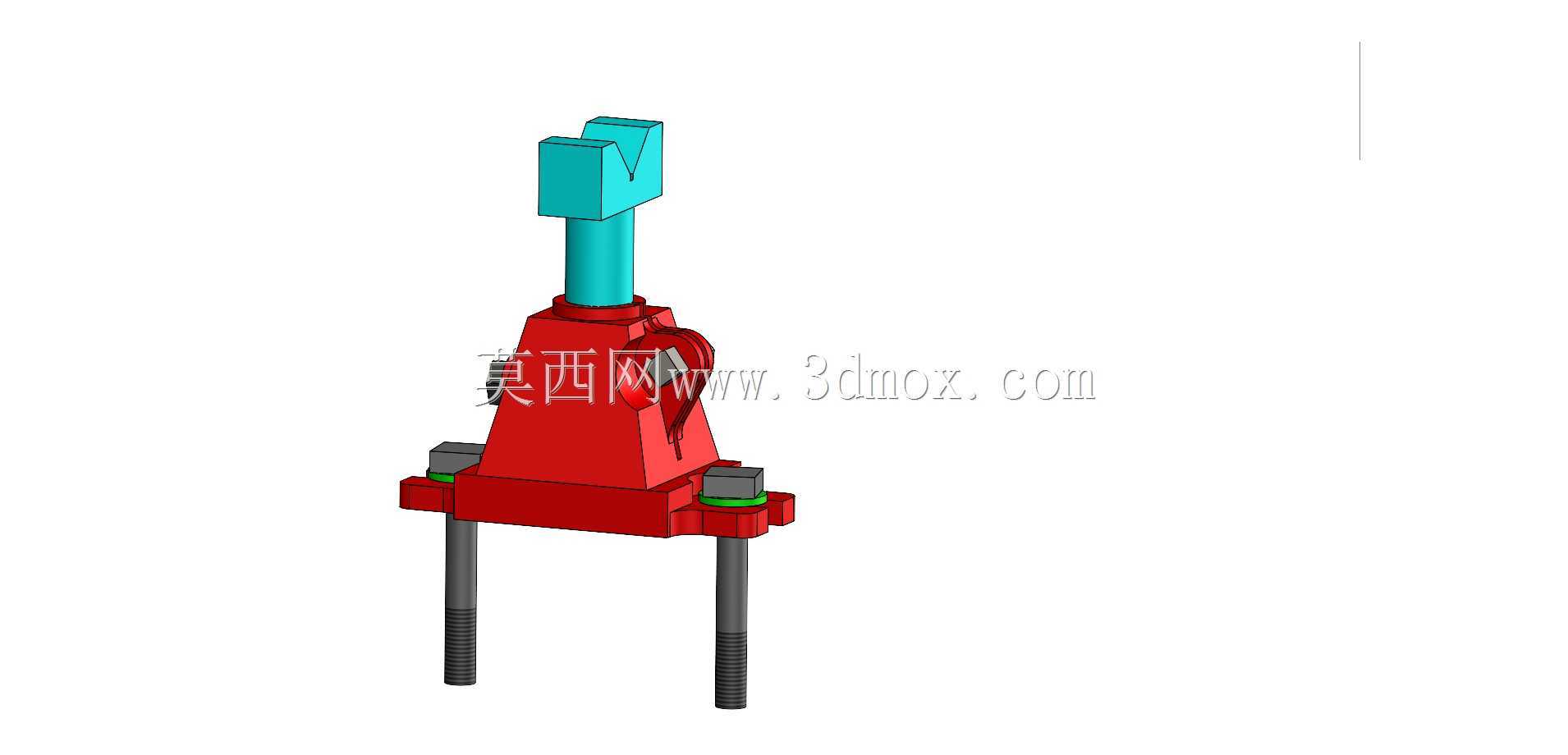

　　从功能特性上看，该支架采用螺杆式升降调节结构，主体承力部分为一体式铸造的红色基座，基座内部加工有与升降螺杆配合的梯形内螺纹，梯形螺纹的自锁特性可以保证在承受额定负载时不会出现自行回落的问题，相比滚珠丝杠结构更适合这类低速重载、不需要频繁快速调节的支撑场景。顶部的支撑头设计为V型块结构，这种结构可以同时适配圆柱类工件的外圆面、平板类工件的平面，当支撑圆柱类轴件时，V型槽可以自动对中工件轴线，避免支撑过程中工件出现侧滑偏移；支撑平面类工件时，V型块的两个斜面棱边也能形成稳定的两点接触，不会因为接触面不平整出现支撑点虚接的问题。支撑头与升降螺杆之间采用小间隙配合的圆柱连接段，允许支撑头在小角度范围内自适应偏转，当被支撑工件的表面存在一定倾斜角度时，支撑头可以自动贴合工件表面，避免局部应力集中压伤工件表面。

　　安装结构上，基座底部延伸出两个带通孔的安装耳，每个安装耳配套一根T型螺栓与锁紧螺母，使用时将T型螺栓的头部卡入工作台的T型槽内，就可以沿着槽道任意调整支架的安装位置，调整到目标位置后拧紧锁紧螺母，即可将支架牢牢固定在平台上，不会因为承受负载出现位置偏移。两根安装螺栓的间距经过匹配常见工业平台的T型槽间距设计，适配大部分标准规格的铸铁装配平台、焊接平台以及机床工作台的槽距参数，不需要额外加工安装孔就能直接部署。升降螺杆的行程覆盖了常规工装作业的高度调整范围，从最低支撑高度到最高支撑高度的区间内，螺杆与基座的螺纹啮合长度始终满足强度要求，不会出现啮合长度不足导致的螺纹滑牙风险。

　　设计过程中优先考虑了结构的可靠性与操作便捷性，基座侧面预留了撬杠插孔，当需要大行程快速调整高度时，可以将撬杠插入插孔转动基座带动螺杆升降，不需要使用扳手逐圈拧动，大幅缩短高度粗调的时间；当接近目标支撑高度时，再通过微调螺杆的方式完成精准对位，兼顾了调节效率与调节精度。主体承力部件的材料选用常见的铸钢材质，经过时效处理消除内应力，避免长期承受负载出现基座形变；升降螺杆采用45号钢调质处理，螺纹表面经过淬火提升耐磨性，延长反复调节的使用寿命；顶部V型支撑头的接触表面可以根据使用需求粘贴铜垫或者尼龙垫，在支撑精加工表面的工件时避免划伤工件表面。整体结构没有采用复杂的液压、气动元件，纯机械结构的设计让它可以在高温、多粉尘、有切削液的恶劣车间环境下长期使用，不需要额外的动力源接入，也不存在密封件老化泄漏的维护问题，非常适合作为车间现场的通用辅助工装长期储备。从安装边界来看，支架的基座整体轮廓尺寸紧凑，不会占用过多的工作台面空间，在多支架组合支撑大尺寸工件时，相邻支架之间不会出现干涉问题，可以根据工件的外形轮廓灵活布置支撑点的位置，适配不同形状、不同尺寸工件的支撑需求。
