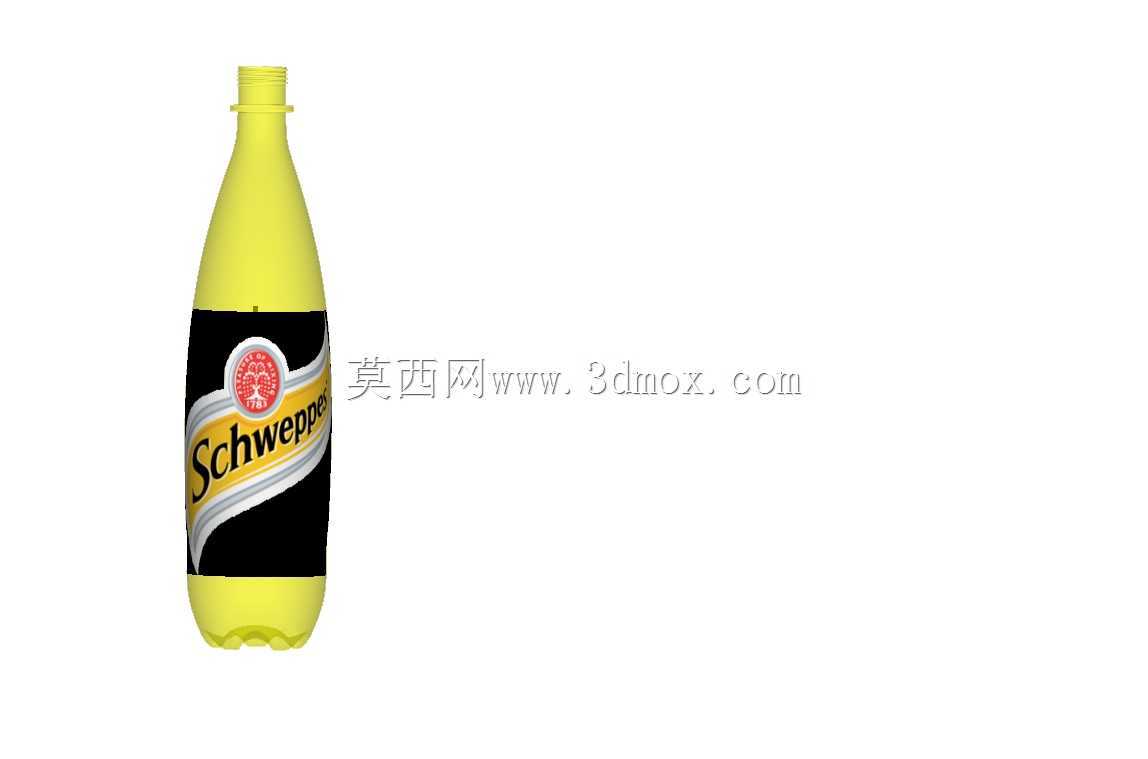

怡泉柠檬味充气饮料塑料包装瓶结构建模

　　日常快消饮品的液态包装环节里，PET吹塑瓶是占比最高的容器形式，这类带压充气饮品的包装瓶和普通无压饮用水瓶在结构设计逻辑上有本质区别，建模时需要优先考虑容器的承压变形余量、握持防滑结构、标签贴合基准以及灌装封盖的配合公差。这次建模的这款含气饮料瓶，整体采用细长型瓶身布局，瓶身主体直径控制在68mm左右，总高度不含瓶盖为272mm，瓶底采用内凹式花瓣形支撑结构，五瓣均匀分布的凸起支撑脚既可以在灌装输送线上提供稳定的站立支撑，避免瓶身因为内部充入二氧化碳产生的内压出现底部鼓胀导致放置不稳，也能在吹塑成型阶段让瓶底的壁厚分布更均匀，减少局部应力集中导致的爆瓶风险。瓶身中段的标签贴合区域做了0.3mm的内凹环带设计，

　　环带上下两端有凸起的限位筋，贴标时标签可以顺着限位筋快速定位，避免高速贴标过程中标签出现歪斜、滑移的问题，同时内凹的结构也能让标签表面和瓶身最高处保持齐平，减少运输过程中标签被剐蹭脱落的概率。瓶身上部的握持区域做了渐变收腰处理，从标签区向上直径逐步收窄到32mm的瓶口配合段，收腰段的曲面弧度贴合普通人手掌握持时的指腹弯曲形态，单手握持时手指可以自然贴合瓶身曲面，不需要额外施加过大的握力就能稳定拿取，即使瓶身外壁因为冷藏产生凝露，曲面的贴合度也能降低打滑脱手的概率。瓶口采用标准的PCO1881碳酸饮料瓶口结构，瓶口的螺纹段高度、密封面的平整度、防盗环的连接卡扣位置都严格匹配行业通用的铝制防盗盖尺寸，

　　灌装线的封盖头可以直接通用现有标准件，不需要单独定制封盖工装，能直接适配多数含气饮料的高速灌装生产线，封盖后防盗环的连接桥断裂力控制在标准范围内，消费者开启时可以正常断开，同时密封面的过盈量可以保证瓶内0.4MPa左右的充气压强下不会出现漏气漏液的问题。建模过程中瓶身的曲面过渡全部采用G2连续处理，避免曲面出现硬棱导致吹塑成型时局部壁厚过薄，尤其是瓶肩位置的过渡曲面，曲率变化做了渐进处理，既保证吹塑时原料可以顺利流动到瓶口位置，也能避免运输堆码时瓶肩位置出现应力开裂。瓶底的内凹深度设置为18mm，每个支撑脚的圆角半径不小于3mm，避免吹塑时圆角位置出现原料堆积导致的壁厚不均，同时支撑脚的接触平面做了0.2mm的平面度处理，

　　保证瓶子站立在水平面上时的倾斜角度不超过0.5度，不会出现晃荡倾倒的问题。这类包装瓶的建模除了外观曲面的还原，更重要的是还原各个结构的工程配合尺寸，不管是做包装结构验证、灌装线的输送工装设计，还是做终端陈列的展示场景搭建，精准的结构尺寸都能保证后续的设计环节不需要反复调整模型公差，能直接导入到对应的工程场景中使用。比如在做灌装线的星轮导板设计时，可以直接提取瓶身的外轮廓曲线生成导板的避让曲面，不需要重新测绘瓶身尺寸；在做堆码强度仿真时，准确的瓶身壁厚分布和曲面曲率也能让仿真结果更贴近实际生产的测试数据，减少后续开模后的试错成本。另外瓶身的色彩分区也做了对应处理，瓶身主体采用透明PET的材质表现，标签区域的曲面可以单独拆分赋予对应的包装贴图材质，在做产品渲染或者虚拟陈列场景时，可以直接替换标签贴图就能快速生成不同口味的同瓶型产品展示效果，不需要重新调整瓶身的整体结构。
