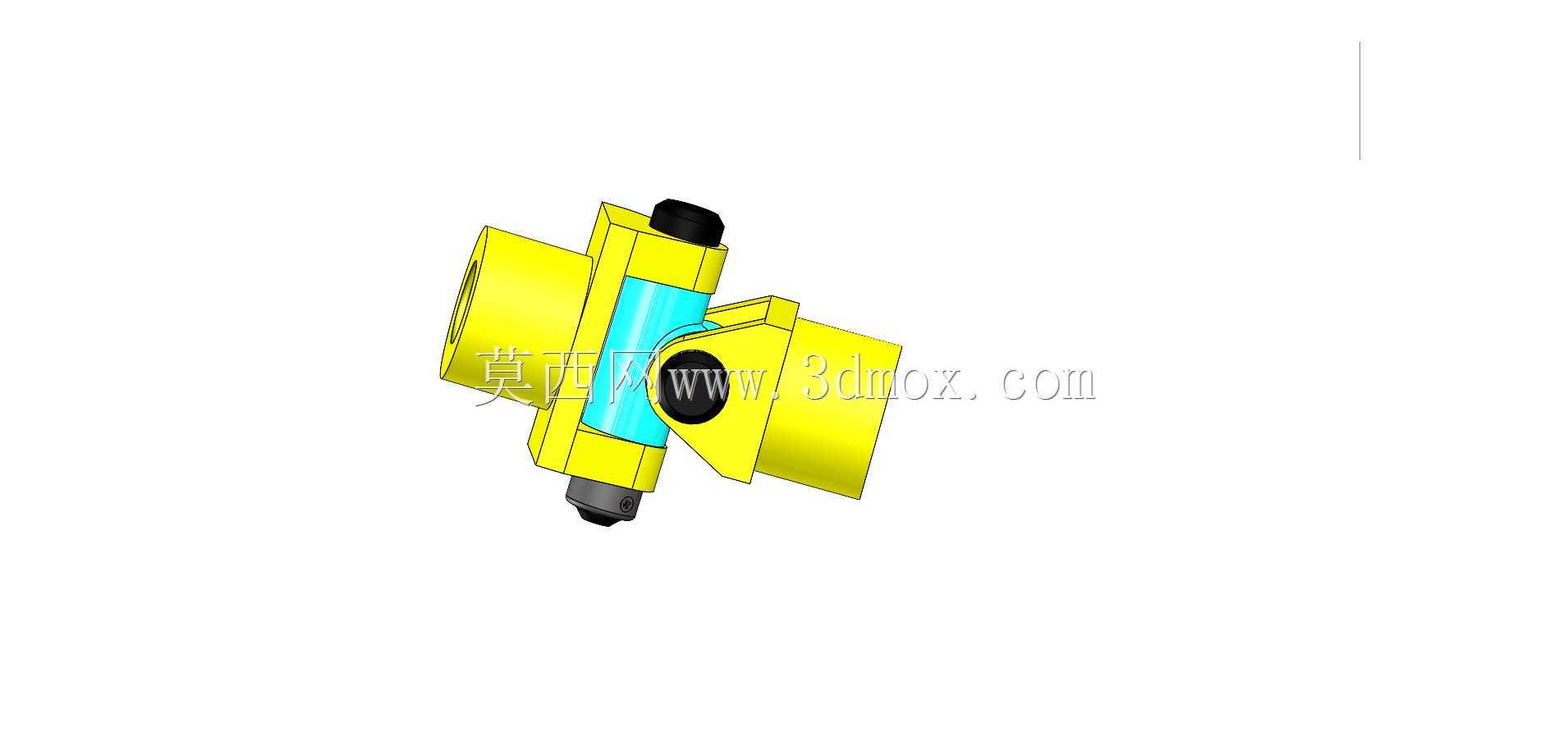

十字轴式虎克铰万向传动连接结构

　　在各类需要跨轴线传递扭矩的机械传动场景中，这类虎克铰结构是解决两轴存在夹角偏差时动力传输的核心部件，常见于农用机械的动力输出轴连接、轻工输送设备的转角传动、小型机床的进给轴联动、改装车辆的转向传动段等场景，尤其适用于两轴安装时无法保证严格同轴、工作过程中轴间夹角会出现小范围动态变化的工况，相比刚性联轴器，它可以补偿一定范围内的角向偏移，避免轴系因憋劲产生额外的弯曲应力，大幅延长传动轴和配套轴承的使用寿命。从实际功能来看，这个钩形结构的虎克关节核心作用是在两个存在夹角的轴之间传递旋转扭矩，传动过程中主动轴的转动可以通过十字交叉的销轴结构同步传递到从动轴，不会出现传动滑脱或者空程过大的问题，相比单销轴的铰接结构，

　　十字交叉的布局可以同时在两个正交平面内实现角度摆动，适配更复杂的轴系偏斜情况。设计过程中首先要确定的是额定传递扭矩的阈值，这直接决定了两个连接耳座的壁厚、十字销轴的直径以及锁紧结构的强度，销轴和耳座的配合间隙需要控制在合理范围，间隙过大会导致传动回程差过大，影响传动精度，间隙过小则会在轴系摆角变化时出现卡滞，无法顺畅补偿角度偏移。两个轴连接端的内孔尺寸需要匹配常用的标准轴径，孔侧设计有紧定螺钉的安装位，安装时可以通过紧定螺钉顶紧轴端的平面，防止传动过程中轴和接头出现相对转动甚至滑脱，十字销轴的两端采用了防脱结构，避免高速转动或者大角度摆动时销轴窜出引发传动失效。从外形安装边界来看，整个接头的最大外轮廓尺寸要适配安装空间的限制，

　　两个连接端的轴孔同轴度在中位状态下需要控制在合理公差范围内，摆角范围可以覆盖常规工况下15到25度的轴间夹角，完全满足多数通用传动场景的偏斜补偿需求。结构上两个叉形耳座分别对应连接两根传动轴，十字轴的四个轴颈分别嵌入两个耳座的对应孔位，中间的衬套结构可以减少转动过程中的摩擦磨损，日常维护时只需要定期在销轴位置加注润滑脂，就可以保证长时间的顺畅运转，不需要频繁拆解更换部件。在进行三维建模时，需要重点校验十字销轴和耳座孔的配合干涉情况，尤其是在最大摆角状态下，要确认两个叉形座的边缘不会发生碰撞，同时要核算紧定螺钉的锁紧位置不会和十字轴的摆动路径产生干涉，避免实际装配后出现无法达到设计摆角的问题。这类结构相比球铰式万向接头，

　　传递的扭矩更大，结构刚性更好，不存在球头磨损后出现旷量的问题，适合中低速、中等扭矩的传动场景，在很多非标自动化设备的动力传输布局中，经常会遇到安装空间受限、电机和执行端无法布置在同一直线上的情况，这时候选用这类虎克关节就可以在不额外增加复杂传动结构的前提下，顺利完成动力的转角传递，大幅简化整体设备的结构布局，降低整体制造成本。实际选型时需要注意，单节虎克关节在传动过程中，从动轴的转速会存在周期性的波动，波动幅度随轴间夹角的增大而提升，如果对传动转速均匀性有较高要求，可以采用双节虎克关节串联的布置方式，通过中间轴的相位匹配抵消转速波动，实现等速传动，但单节结构已经可以满足绝大多数对转速均匀性要求不高的动力传输场景。
