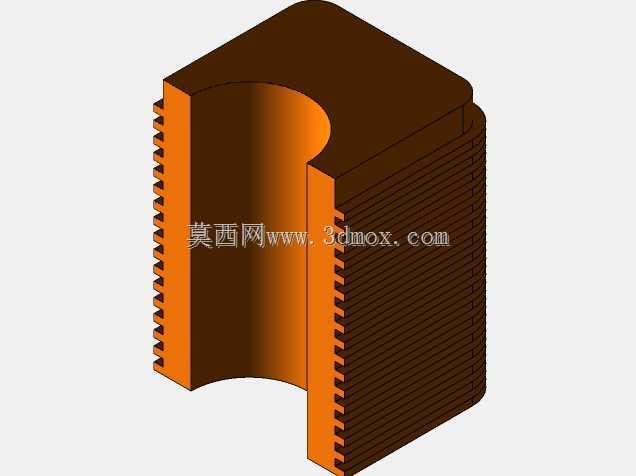

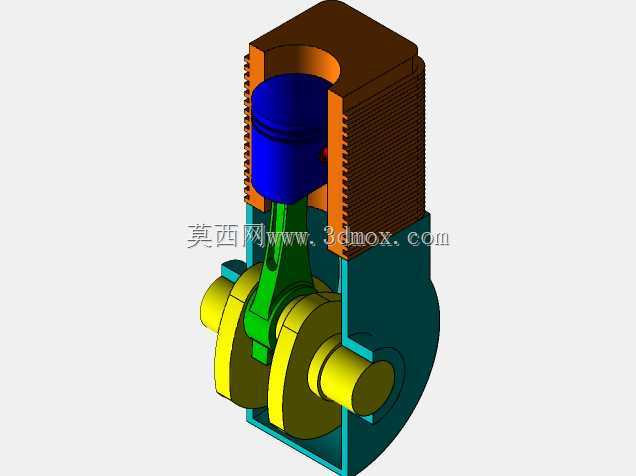

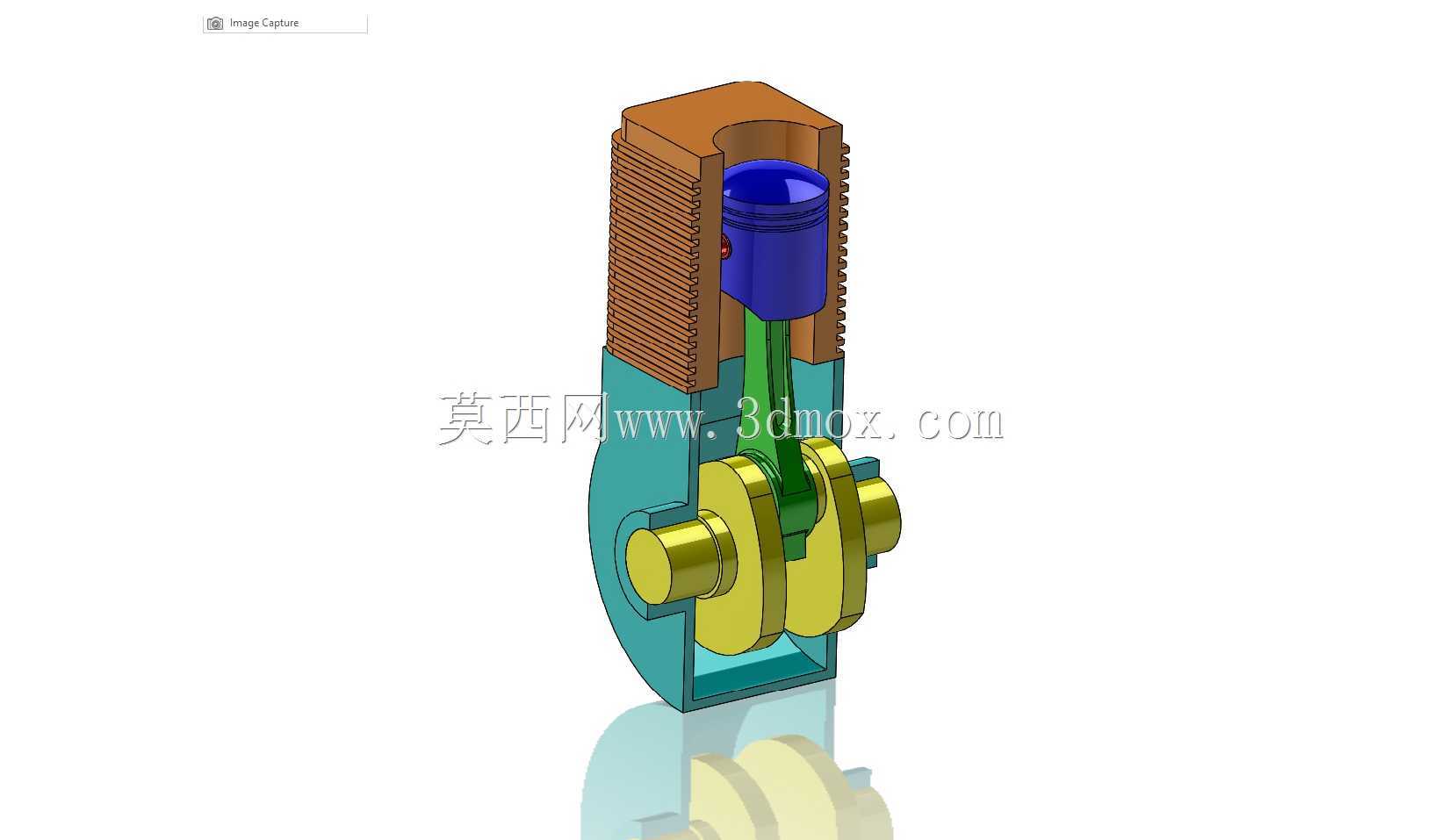

这套动力结构的核心逻辑,是通过曲柄连杆机构把活塞的直线往复运动转化为曲轴的旋转运动,是小型内燃动力装置最基础的功能单元,日常在小型通用动力设备、教学演示教具、小型农机辅助动力单元里都能见到同原理的结构落地。做这套结构建模的时候,最先敲定的是气缸与活塞的配合间隙,活塞侧壁预留的环槽位置是给活塞环留的安装空间,实际生产中这个间隙要控制在合理范围,既要保证活塞在气缸内往复运动时不会出现卡滞,也要避免间隙过大导致的密封失效,气缸外壁的散热鳍片是顺着活塞运动方向排布的,鳍片的间距和高度是参考同排量小型风冷发动机的参数设定的,保证工作过程中气缸产生的热量能快速通过鳍片散到空气中,避免过热导致的部件膨胀卡滞。

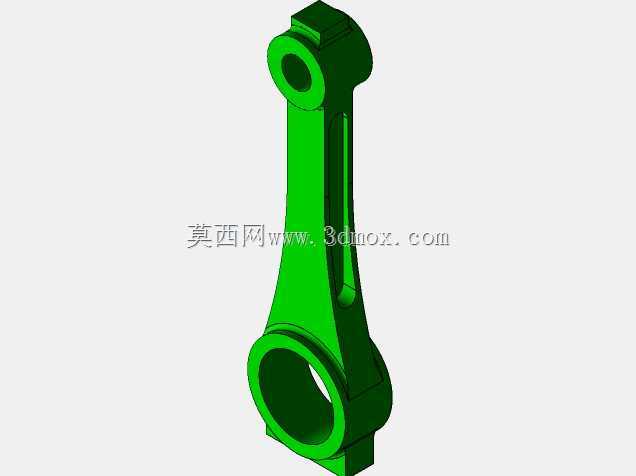

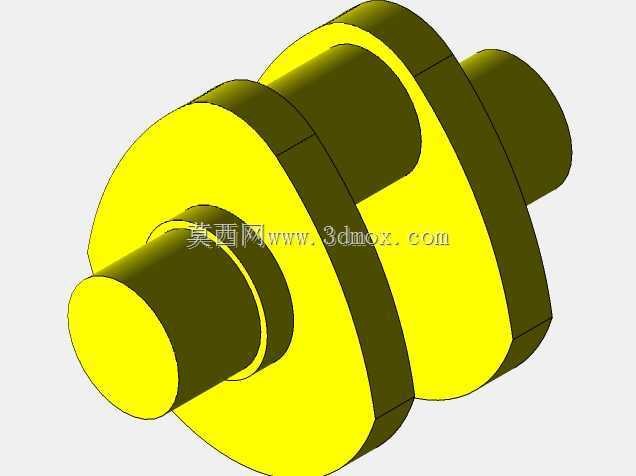

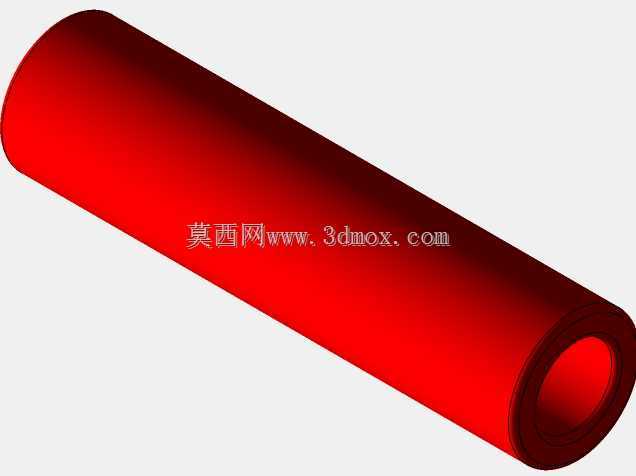

曲柄部分的设计重点是平衡配重,从模型里能看到曲柄销两侧的配重块是和曲柄一体成型的结构,配重块的轮廓是按照活塞连杆组件往复运动的惯性力匹配的,实际运行时能抵消大部分一阶往复惯性力,减少整个动力单元运转时的振动,连杆小头和活塞销的配合、连杆大头和曲柄销的配合都预留了滑动轴承的安装位,实际装配时这里会加装轴瓦或者滚针轴承,降低运动副的摩擦损耗,延长部件使用寿命。曲轴的输出端做了轴伸结构,这个位置是用来安装飞轮或者动力输出轮的,安装边界上要保证轴伸的键槽尺寸和外接负载的连接尺寸匹配,同时曲轴的两个主轴颈的同轴度要控制在公差范围内,避免运转时出现曲轴偏磨、油封漏油的问题。

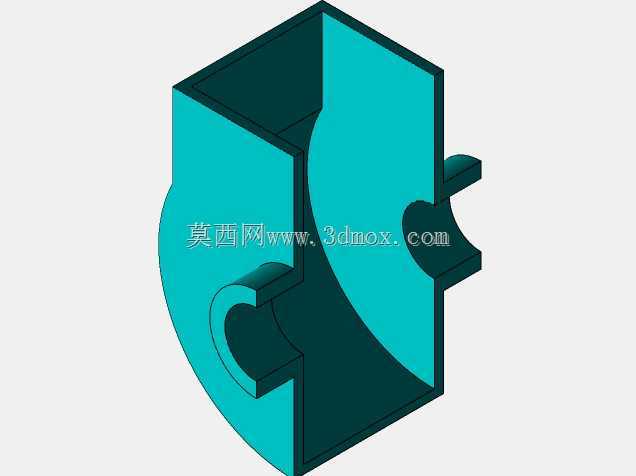

整个结构的安装基准是气缸体下端的安装面,这个平面和曲轴主轴颈的轴线平行度、和气缸内壁轴线的垂直度都有严格的公差要求,实际装配时这个平面会固定在曲轴箱的对应安装位上,保证整个运动机构的位置精度。设计过程中特意把运动部件的干涉检查做了全行程覆盖,活塞运行到上止点时,活塞顶部和气缸盖的预留间隙是按照压缩比要求设定的,不会出现活塞撞气门或者撞缸盖的问题,活塞运行到下止点时,连杆的摆动角度也在合理范围内,不会出现连杆和气缸内壁下端剐蹭的情况。
从应用场景来说,这套结构既可以作为小型动力设备的核心动力单元直接使用,也可以作为教学演示模型,直观展示四冲程发动机曲柄连杆机构的运动原理,对于刚接触动力结构设计的从业者来说,这套模型能清晰呈现各个部件的配合关系,理解往复运动到旋转运动的转换逻辑。建模时各个部件的分型面都参考了实际机加工的工艺要求,比如气缸的散热鳍片是和气缸体一体铸造成型后再做精加工,活塞的环槽、销孔都是后续机加工保证精度,曲柄的配重块轮廓是铸造后做动平衡校准,这些工艺细节在模型结构上都做了对应体现,不会出现不符合实际加工逻辑的结构设计。整个结构的外形尺寸是按照小排量单缸动力的尺寸比例设定的,安装时只需要固定气缸体下端的安装位,接好对应的进排气、点火、供油组件就能实现动力输出,外接负载可以直接连接在曲轴的输出轴伸上,不需要额外做复杂的传动转接。
