带安装支座的皮带传动滑轮结构设计

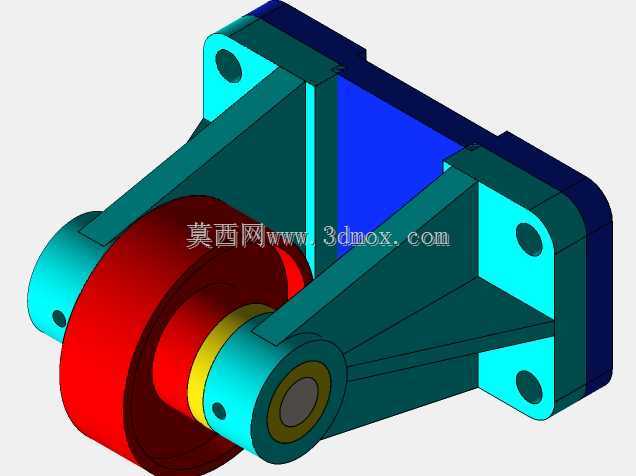

　　在各类工业传动场景中，皮带传动因具备缓冲吸振、过载打滑保护、中心距适配范围广的特性，在输送设备、小型动力传输单元、轻工机械的动力传递环节应用极广，而作为皮带传动核心承载部件的滑轮，其结构设计合理性直接决定整套传动机构的运行稳定性与服役寿命。本次设计的带集成安装支座的滑轮结构，针对传统分体式滑轮支座装配累计误差大、现场安装找正难度高的痛点，将滑轮支撑臂与安装法兰做一体化结构设计，省去了支座与机架、支座与滑轮轴座之间的多层装配环节，从结构根源上降低了装配同轴度偏差带来的皮带偏磨、轴承额外径向载荷等问题。

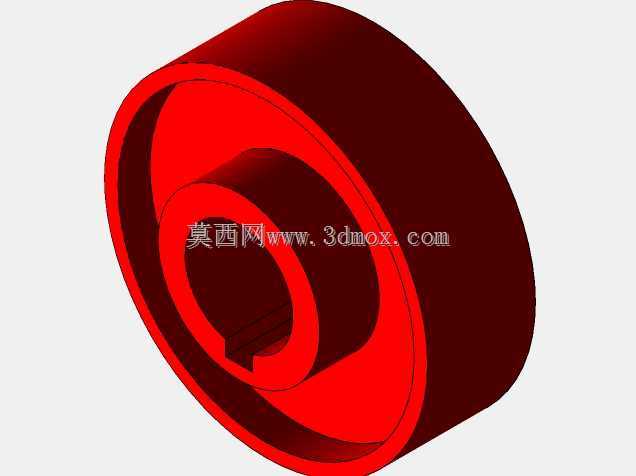

　　从实际应用场景来看，这类集成式滑轮结构多用于中小型输送线的张紧端、小型机床辅助传动单元、农业机械的动力输出换向部位，这类场景普遍存在安装空间紧凑、后期维护调整空间有限的特点，一体化的支座结构不需要额外加工适配安装板，安装时仅需要通过支座法兰端的四个安装孔完成与设备机架面的螺栓固定，即可快速完成滑轮组件的定位，大幅缩短现场装配的找正时间。设计过程中首先确定滑轮的轮槽尺寸，轮槽的截面角度根据常用的三角带型号做匹配设计，轮槽表面做圆弧过渡处理，避免皮带运行过程中出现硬边切割损伤，轮体的径向宽度预留足够的皮带窜动余量，即使安装时存在微小的平行度偏差，也不会出现皮带脱槽的问题。

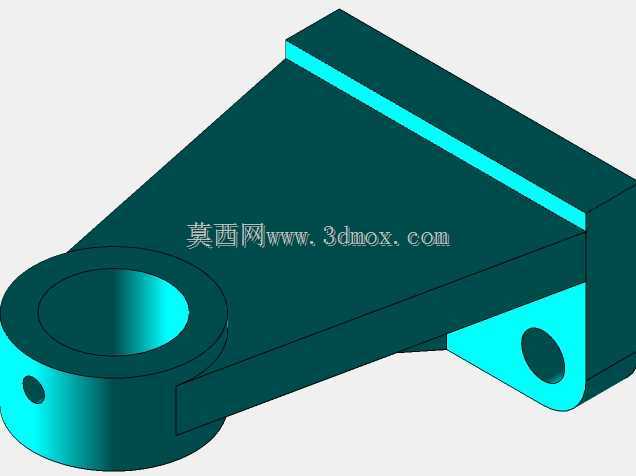

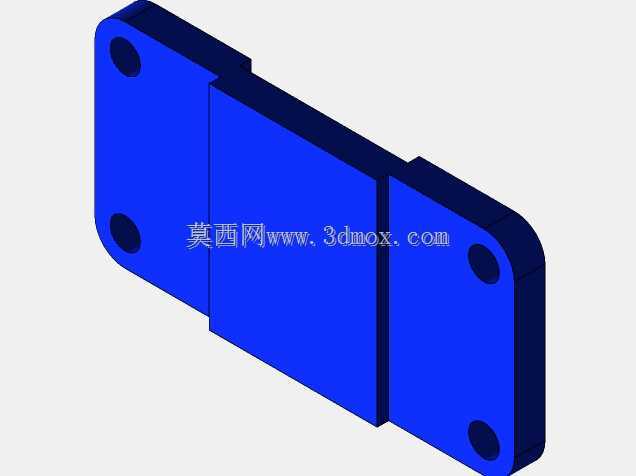

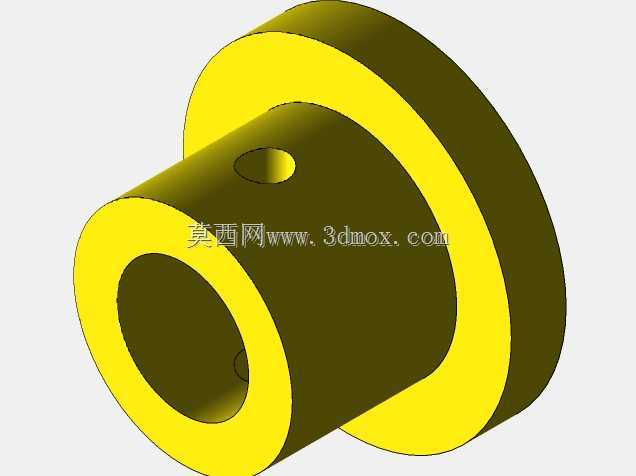

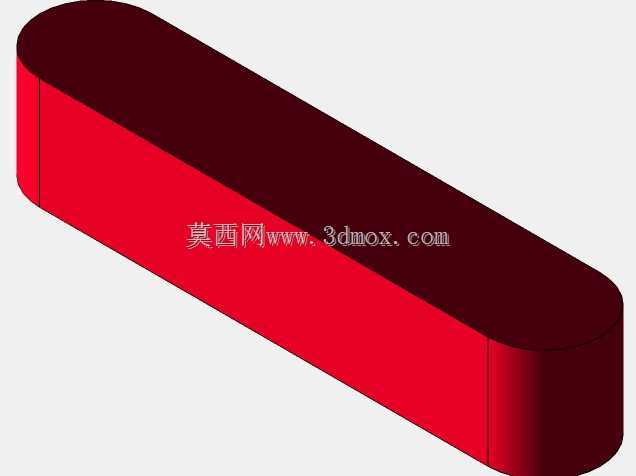

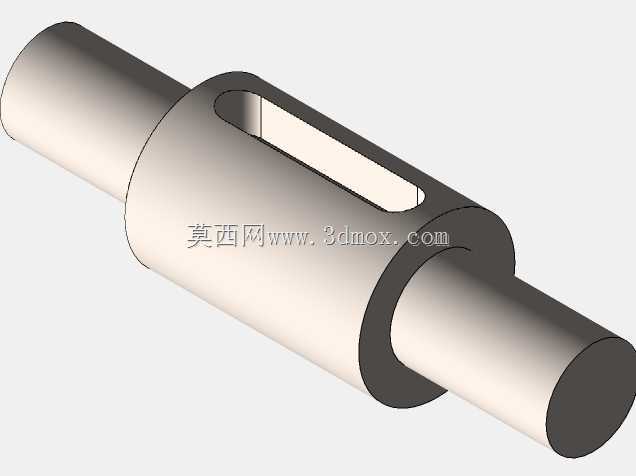

　　支撑结构采用双侧三角筋布局，两个对称分布的倾斜支撑臂从安装法兰面延伸至滑轮轴座位置，筋板的厚度根据额定传动载荷做等强度校核，在保证整体结构刚性的前提下尽可能去除非承载区域的冗余材料，既降低了组件整体重量，也避免了铸造或加工过程中出现的应力集中问题。安装法兰面设置四个沉头安装孔，孔位分布采用对称矩形布局，适配市面上多数标准型材机架的安装孔距，法兰背面设计有定位止口，安装时止口与机架上的定位凸台配合，可快速完成组件的径向定位，不需要反复调整滑轮的中心高度。滑轮的轴孔部位设计有轴承安装位，可适配标准深沟球轴承的安装尺寸，轴端预留有挡圈槽，装配时通过轴用挡圈完成轴承的轴向定位，防止运行过程中轴承出现窜动，轴座外侧设置有注油通道，可在不拆解滑轮组件的情况下完成轴承的定期润滑维护，适配长时间连续运行的工业工况需求。

　　从安装边界尺寸来看，整体结构的轴向总厚度控制在较小范围内，可适配狭窄的安装空间，安装法兰面到滑轮中心的高度尺寸经过优化，既保证皮带包角满足传动摩擦力要求，也不会因为中心高过大导致支撑臂受力弯矩超标。轮体与支撑臂之间预留足够的安全间隙，即使皮带运行过程中出现小幅跳动，也不会与支撑结构发生摩擦干涉。设计时还考虑了不同工况的适配性，轮体可根据实际传动载荷需求选择铸铁、铸铝或者工程塑料材质，支撑支座采用铸铁材质时可适配重载传动场景，采用铝合金材质时可用于对重量有严格要求的移动设备上，整体结构的模块化程度高，仅需要更换轮体部分即可适配不同宽度、不同型号的传动皮带，不需要重新设计支撑结构，大幅降低了系列化产品的设计成本。在实际建模过程中，所有安装孔位、轴孔尺寸、轮槽参数均采用标准系列数值，不需要额外定制非标准紧固件与轴承，方便后期维护时的配件更换，结构上的所有棱边均做倒角处理，既避免加工完成后出现锐边划伤的安全隐患，也能有效降低应力集中系数，提升结构的抗疲劳性能。
