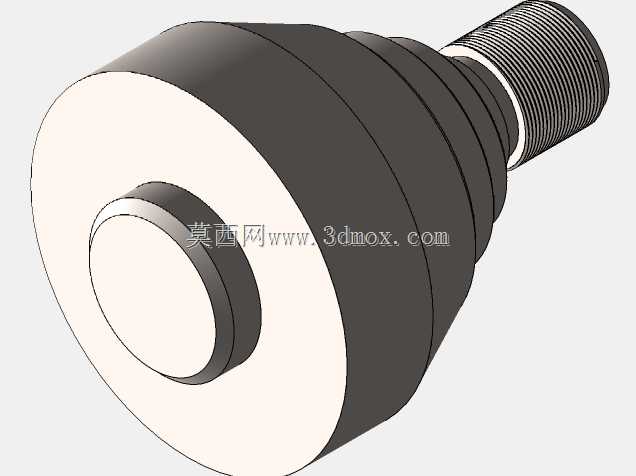

螺栓型滚轮滚针轴承结构设计

该款螺栓型滚轮滚针轴承，是面向重载低速往复摆动、直线滚动工况开发的专用支承部件，广泛应用于自动化生产线输送导轨、凸轮机构从动件、冶金设备导轮、工程机械铰接支承、物流分拣线导向轮等场景，能够在紧凑安装空间内承受较高的径向载荷，同时兼顾一定的冲击载荷耐受能力，解决普通深沟球轴承在小安装空间、大径向负载工况下承载不足、易早期失效的问题。从实际用途来看，这类滚轮轴承不需要额外配置配套轴座，自身集成的带螺纹螺栓轴可直接安装在设备机架的安装孔位上，通过螺母锁紧即可完成固定，大幅简化安装结构，减少配套零件数量，降低设备整体装配复杂度，尤其适合安装空间受限、需要频繁调整滚轮位置的导轨导向场景，滚轮外圈直接与导轨面、凸轮轮廓面接触滚动，将滑动摩擦转化为滚动摩擦，有效降低机构运行阻力，减少接触面磨损，提升设备运行稳定性与使用寿命。产品功能特性上，该结构采用满装滚针的内部设计，相比带保持架的同尺寸滚针轴承，滚针填充数量更多，径向承载能力提升40%以上，能够承受持续的重载径向压力；外圈采用厚壁设计，外圆面为圆弧修形轮廓，在安装存在轻微角度偏差时，可避免滚轮边缘与导轨产生硬接触造成的应力集中，减少局部磨损与卡滞风险；螺栓轴端设置有标准外螺纹与润滑注油孔，可在设备长期运行过程中定期补充润滑脂，维持内部滚道与滚针之间的油膜完整性，降低滚动摩擦损耗，延长维护周期。设计思路上，整体采用一体化集成结构，将安装螺栓轴、滚针滚道、密封结构、滚轮外圈整合为单一组件，摒弃传统轴承需要额外配置心轴、轴承座的分体式设计，在保证整体结构强度的前提下尽可能压缩径向尺寸，适配紧凑安装空间；内部滚道采用高精度磨削加工，滚针直径分组选配，保证所有滚针与内外滚道的接触间隙均匀，避免单个滚针受力过大造成早期点蚀；两端设置接触式橡胶密封件，可阻挡工况环境中的粉尘、金属碎屑、切削液等杂质进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘、有少量喷淋的工业生产环境。外形尺寸与安装边界方面，该滚轮轴承的螺栓轴采用标准公制细牙螺纹，可适配常规厚度的设备安装板，锁紧后螺栓轴的轴向定位精度可控；外圈最大直径与整体轴向长度经过匹配设计，安装后滚轮突出安装面的高度满足常规导轨的导向间隙要求，不会与周边安装结构产生运动干涉；螺栓头部设计有内六角拧动槽，安装时可通过内六角扳手固定轴身，再锁紧后端螺母，避免安装过程中轴身跟转造成内部滚针错位，安装操作便捷，不需要专用工装即可完成装配调试。
