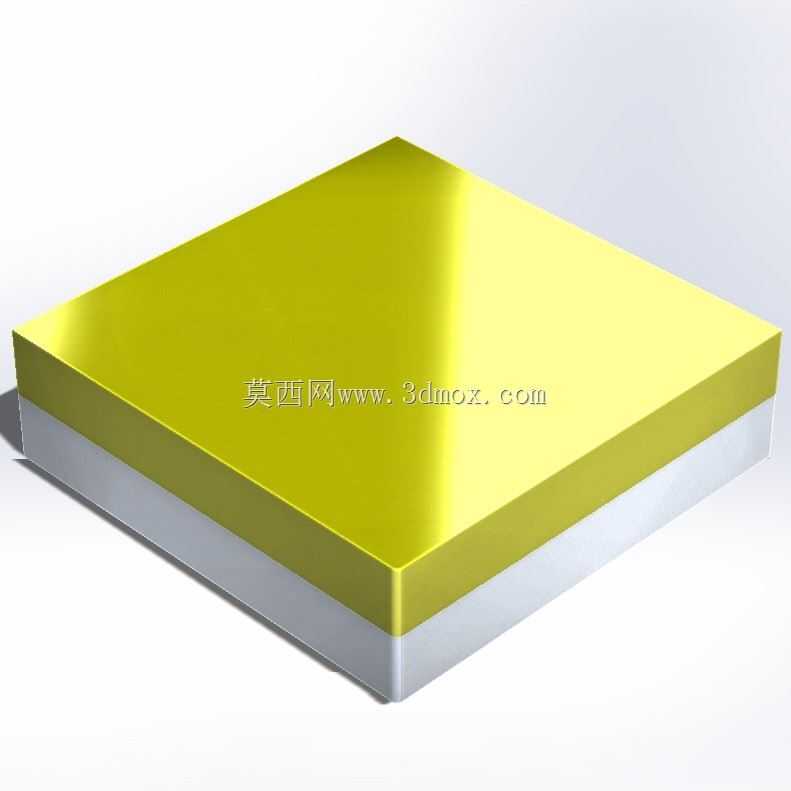

CREE XHP35系列方形LED发光元件结构

该款发光元件属于大功率LED照明核心器件范畴，主要面向户外强光照明、工业设备状态指示、车载辅助照明、高端手持照明设备等应用场景，是各类需要高亮度、小体积发光源产品的核心配套部件。在实际使用中，该元件可直接焊接在铝基散热电路板上，搭配适配的恒流驱动电路即可输出稳定的高亮冷白光，能够在-40℃到85℃的环境温度区间内持续稳定工作，可满足户外作业设备、特种照明装备的严苛使用环境要求。从产品功能特性来看，该款发光元件采用垂直层叠式结构设计，上层为高透光学级封装层，表面做了平整化处理，可直接搭配透镜、反光杯实现不同角度的配光需求，既可以做成聚光型远射照明结构，也可以通过漫射透镜实现大角度泛光照明效果；中层为半导体发光核心层，采用CREE独有的碳化硅衬底发光技术，在同等功耗下光效比传统同尺寸LED高出40%以上，同时具备更低的光衰表现，长时间满负荷工作下的亮度衰减速率远低于行业平均水平；下层为高导热陶瓷基座，底部预留了标准化的焊盘触点，既可以通过回流焊实现自动化批量焊接，也可以手工焊接完成小批量样机试制，基座的热阻低于0.8℃/W，能够快速将发光层产生的热量传导至外接散热结构上，避免核心结温过高导致的寿命缩短问题。在设计思路上，该元件采用标准化的方形扁平无引脚封装结构，整体外形为规整正方形，边角做了微小的倒角处理，避免生产转运过程中边角崩裂损坏，整体厚度控制在极低水平，能够适配各类超薄照明产品的内部空间要求。安装边界方面，该元件的引脚位置完全遵循行业通用的3535封装尺寸规范，焊盘间距、引脚宽度都与市面上同规格封装的LED产品完全兼容，在产品迭代升级时可以直接替换原有器件，不需要重新修改电路板的布线设计，能够大幅降低照明产品的升级改造成本；元件的发光面位于封装结构的正中心，安装时不需要额外做对位校准，只要按照焊盘位置完成焊接即可保证发光中心与配套光学结构的中轴线重合，避免出现光斑偏移、配光不均的问题。在结构细节设计上，封装层与陶瓷基座的结合处做了密封处理，具备IPX6级的防水能力，可直接应用在户外露天使用的照明设备中，不需要额外做密封防护结构，能够简化下游产品的结构设计复杂度，减少整体产品的零件数量，提升装配效率。
