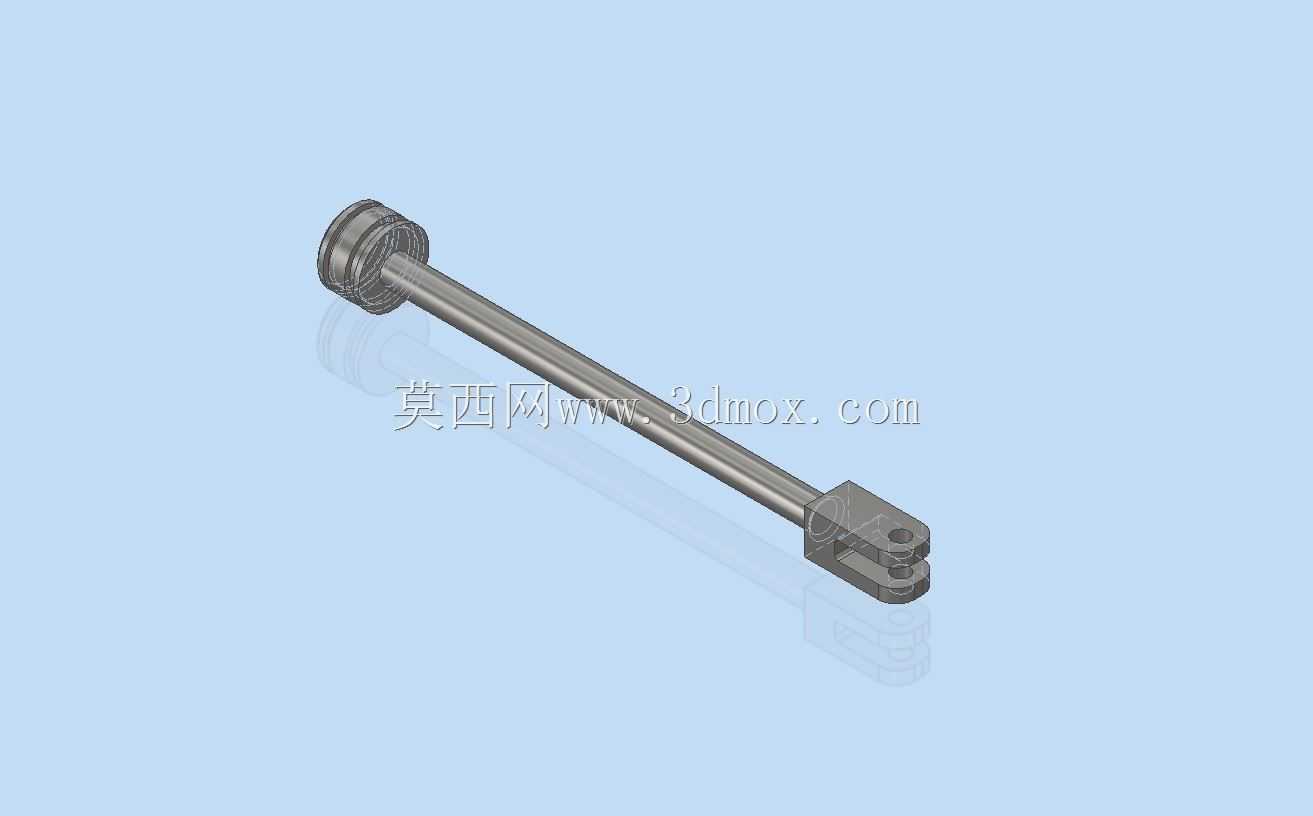

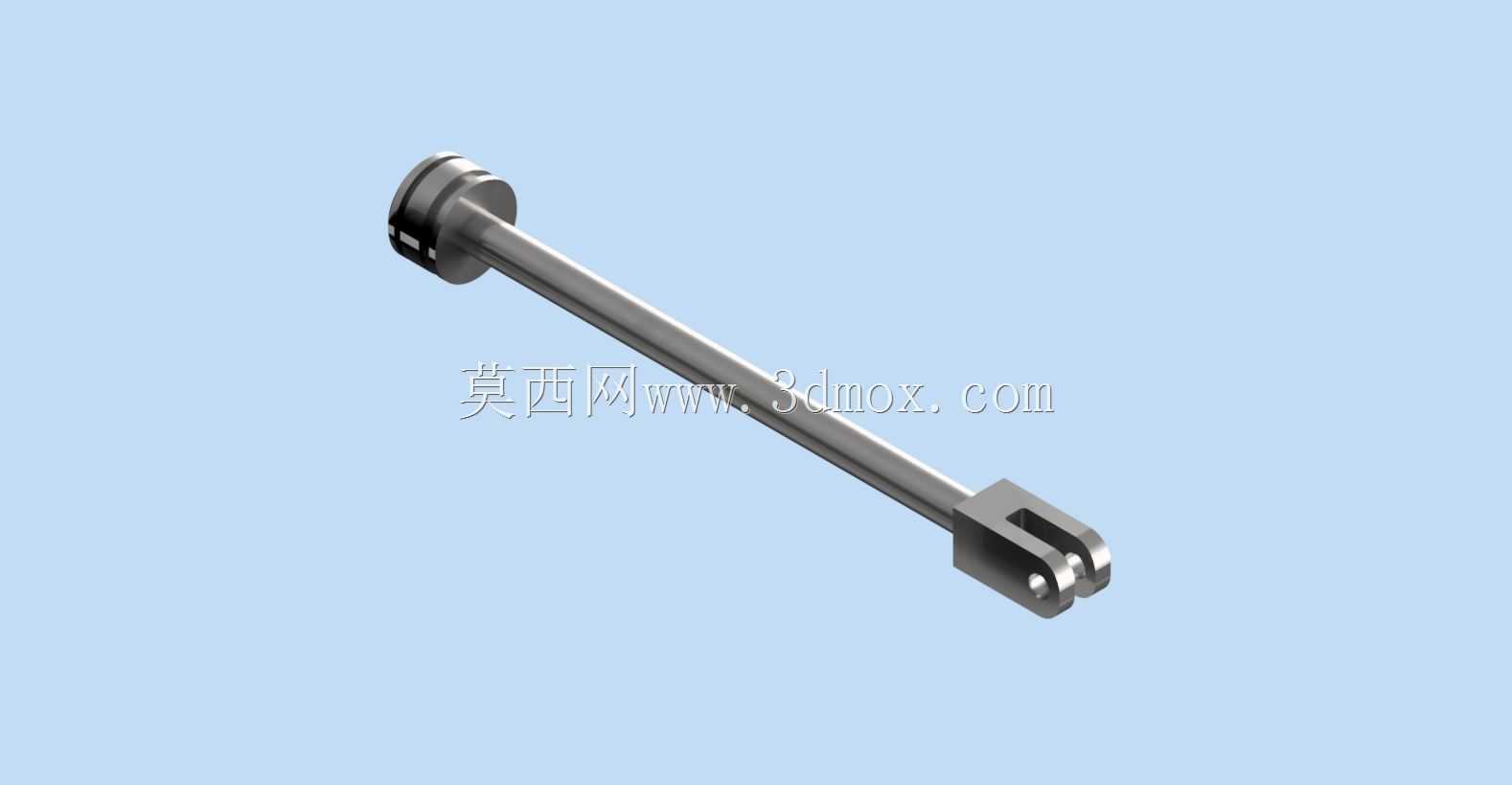

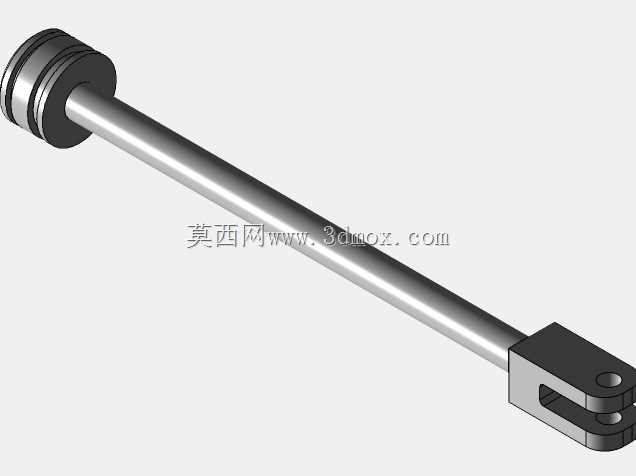

带叉形接头长轴传动连接杆结构设计

该带叉形接头的长轴类零件，是机械传动与执行系统中常见的力传递构件，广泛应用于各类需要直线往复运动传递、小角度摆动扭矩传导的设备场景中，常见于轻工自动化设备的执行端联动结构、小型液压气动系统的活塞杆延伸组件、专用设备的操作联动杆组等工况，承担着将驱动端的直线推力、拉力或者小范围扭转力矩平稳传递到执行末端的核心作用，可有效衔接驱动部件与执行部件，补偿两端安装过程中存在的微小同轴度偏差，避免运动过程中出现卡滞、应力集中导致的零件断裂问题。从功能特性来看，该零件一端为带环形限位台阶的圆柱安装端，可嵌入对应安装座的轴承孔或者衬套孔内，实现径向定位与轴向限位，台阶结构可承受轴向载荷带来的冲击力，避免杆体在往复运动过程中出现轴向窜动；另一端为开叉式铰接头，叉耳位置预留有同轴销孔，可通过圆柱销、铰接螺栓与配套的连接耳座实现铰接配合，能够允许连接端存在一定角度的摆动，适配安装面存在角度偏差或者运动过程中需要小范围摆角的工况，铰接结构的接触面经过平整化设计，可降低铰接配合时的摩擦阻力，减少运动过程中的磨损量，提升构件的整体使用寿命。在设计思路层面，该零件采用一体化杆身结构，杆身主体为等直径圆柱截面，在保证整体抗弯、抗扭强度的前提下尽可能降低零件自重，减少运动过程中的惯性冲击，杆身与两端接头位置采用圆弧过渡结构，避免截面突变带来的应力集中问题，提升零件在交变载荷下的疲劳强度；两端的功能结构分别适配不同的安装配合需求，圆柱端的尺寸公差按照滑动配合要求设计，可适配标准规格的滑动衬套或者滚动轴承，叉形端的销孔位置同轴度控制在较高精度范围内，避免铰接后出现别劲、卡滞的问题。从外形尺寸与安装边界来看，该零件整体为细长轴类结构，长径比适配中等行程的直线运动需求，安装时圆柱端需要预留对应长度的轴承安装孔位，孔深需覆盖圆柱端的配合长度并预留一定的轴向活动间隙，叉形端需要预留足够的摆动空间，避免运动过程中叉耳与周边结构发生干涉，铰接销的直径需与销孔尺寸匹配，保证铰接配合的间隙处于合理范围，整体安装后杆身的直线度需控制在合理范围内，避免高速往复运动时出现挠曲变形。
